D371X蜗轮蝶阀

分享
微信
新浪微博
QQ

分享到微信

×
凯时尊龙人生就是博生产的D371X蜗轮对夹式软密封蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被 用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
参数品牌：上海高压
产品参数
品牌：上海高压
型号：D371X-10/16
起订量：1
规格：DN50-800
单位：台
包装说明：木箱包装
我知道了
021-59974099
在线客服
客服
产品详情

一、D371X蜗轮对夹式软密封蝶阀--概述



凯时尊龙人生就是博生产的D371X蜗轮对夹式软密封蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被 用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。



二、D371X蜗轮对夹式软密封蝶阀--特点



1、D371X 蜗轮对夹式软密封蝶阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。


2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。


3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。


4、蝶板采用框架结构，强度高，过流面积大，流阻小。



5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。


6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。


7、本阀结构独特，操作灵活，省力，方便。



三、D371X蜗轮对夹式软密封蝶阀--执行标准



制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92



四、D371X蜗轮对夹式软密封蝶阀--主要参数



公称通经DN（mm) 50～2000 50～1600
公称药理PN（MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动



五、主要零部件材料



零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈 丁腈耐油橡胶
填料 柔性石墨

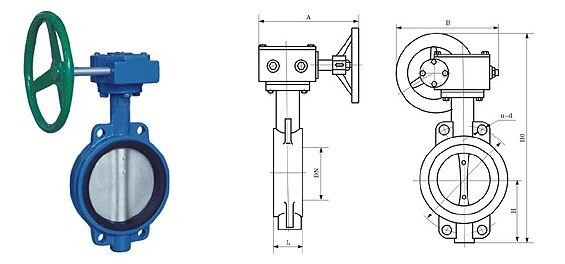

六、主要外形连接尺寸



DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 306 180 200 110 4-14 125 4-18 125 4-18
65 46 70 321 180 200 130 4-14 145 4-18 145 4-18
80 46 83 346 180 200 150 4-18 160 8-18 160 8-18
100 52 105 387 180 200 170 4-18 180 8-18 180 8-18
125 56 115 411 180 200 200 8-18 210 8-18 210 8-18
150 56 137 447 270 280 225 8-18 240 8-22 240 8-22
200 60 164 572 270 280 280 8-18 295 8-22 295 8-22
250 68 206 646 270 280 335 12-18 350 12-22 355 12-26
300 78 230 738 380 420 395 12-22 400 12-22 410 12-26
350 78 248 761 380 420 445 12-22 460 16-22 470 16-26
400 102 289 877 450 470 495 16-22 515 16-26 525 16-30
450 114 320 938 480 490 550 16-22 565 20-26 585 20-30
500 127 343 993 480 490 600 20-22 620 20-26 650 20-33
600 154 413 1131 480 490 705 20-26 725 20-30 770 20-36
700 165 478 1476 640 660 810 24-26 840 24-30 840 24-36
800 190 525 1533 640 660 920 24-30 950 24-33 950 24-39
900 203 585 1655 750 860 1020 24-30 1050 28-33 1050 38-39
1000 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42
1200 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48
