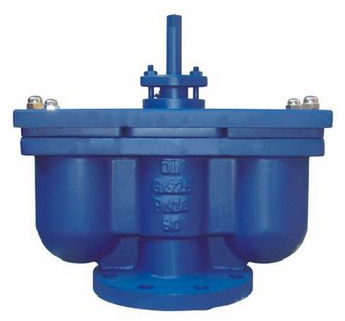

QB2双口排气阀
产品工作原理和用途：
当需要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出，当需要检修或清扫体腔时，应将阀门关闭。本排气阀，顺时针旋转阀杆时为关闭。双口排气阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
产品结构特点：
1、能够排除管道中的气体，减少阻力，节约能源。
2、当管道负压时，能快速自动吸气，防止管道破裂。
3、浮球为不锈钢，使用寿命长，安全可靠。
产品性能参数：
|
口径范围 |
DN40 ~ DN300 |
|
压力范围 |
PN10 |
|
温度范围 |
－5℃~ 80 ℃ |
|
连接方式 |
法兰 |
产品主要零件材料：
|
阀体 |
铸铁 |
塞头 |
橡胶 |
|
阀盖 |
铸铁 |
排气嘴 |
黄铜 |
|
浮球 |
不锈钢 |
螺丝、螺帽 |
元钢 |

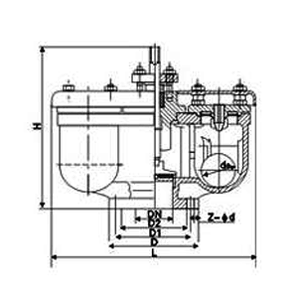

产品主要尺寸：
|
型号 |
公称通径 |
主要尺寸（mm） |
||||||
|
D |
D1 |
D2 |
L |
Z-φd |
介质 |
阀体材料 |
||
|
QB2-10 |
40 |
145 |
110 |
85 |
430 |
4-φ18 |
水 |
铸铁 |
|
QB2-10 |
50 |
160 |
125 |
100 |
430 |
4-φ18 |
水 |
铸铁 |
|
QB2-10 |
75 |
195 |
160 |
135 |
470 |
4-φ18 |
水 |
铸铁 |
|
QB2-10 |
100 |
215 |
180 |
155 |
500 |
4-φ18 |
水 |
铸铁 |
|
QB2-10 |
150 |
280 |
240 |
210 |
540 |
8-φ20 |
水 |
铸铁 |
|
QB2-10 |
200 |
335 |
295 |
265 |
700 |
8-φ20 |
水 |
铸铁 |
