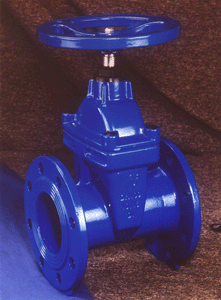

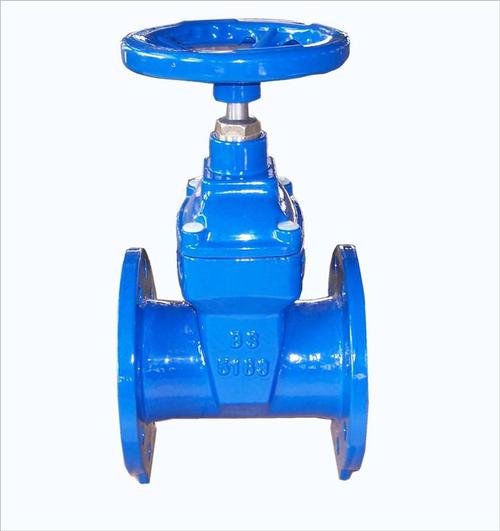

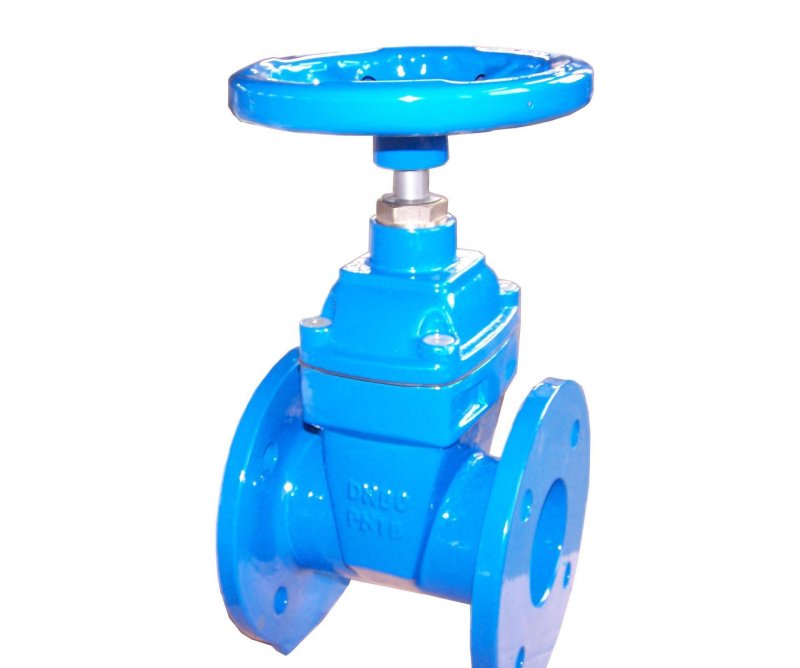

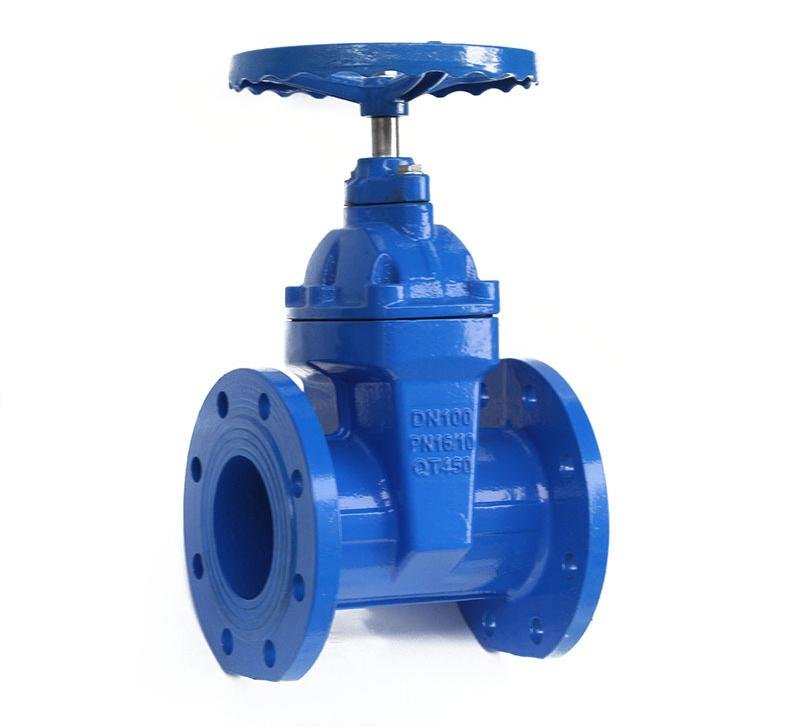

Z45X软密封闸阀

分享
微信
新浪微博
QQ

分享到微信

×
凯时尊龙人生就是博生产的弹性座封闸阀采用弹性阀瓣与阀体直接密封，利用橡胶的弹性变形达到补偿作用，达到良好的密封效果。平底式设计，确保较小的水头损失，防止杂物留存，该阀可以 地应用于建筑、消防、自来水、食品、医药、化工行业。
参数品牌：上海高压
产品参数
品牌：上海高压
型号：Z45X-10/16Q
起订量：1
规格：DN40-800
单位：台
包装说明：木箱包装
我知道了
021-59974099
在线客服
客服
产品详情

暗杆式弹性座封闸阀
型号：Z45X
公称通径：DN50—DN400
公称压力：PN10, PN16
适用温度：
适用介质：
概述：
凯时尊龙人生就是博生产的弹性座封闸阀采用弹性阀瓣与阀体直接密封，利用橡胶的弹性变形达到补偿作用，达到良好的密封效果。平底式设计，确保较小的水头损失，防止杂物留存，该阀可以 地应用于建筑、消防、自来水、食品、医药、化工行业。

性能特点：
·整体包胶阀芯
球墨铸铁骨架内外采用高性能橡胶EPDM进行整体包覆，阀芯的铜螺母与球墨铸铁铁骨架，采用特种工艺紧密连接为一体，贴合紧密牢靠，几何尺寸精确，密封弹性佳，彻底将阀芯金属与流体隔离，耐腐蚀。
·平底式阀座
本公司弹性座封闸阀底部采用全流域直通式设计，等同于一直管道，不易堆积杂物，确保密封可靠，使流体畅通无阻。
·自密封阀盖
阀盖与阀体间采用自密封结构设计，在许用压力范围内，流体压力越高，密封越紧密。
·特殊上密封
阀杆与阀盖间的上密封结构，采用二只“0”形密封圈（NBR）设计，与传统闸阀的填料密封结构相比，道道密封紧密，磨擦阻力大幅减少。在阀门处于任何开度、有压力且具备阀杆安全锁定功能，确保在操作和维护过程中阀杆不会被压力冲出，避免造成人员伤害
·结构轻巧
紧凑的结构，使最大工作高度较传统闸阀降低60mm-300mm以上，节省工程空间；本体采用球墨铸铁材料，重量较传统闸阀减轻约20％-30％，安装维修便利。
·食品级卫生要求
阀体内部以无毒环氧树脂涂装，阀芯内外表面以橡胶完全包覆，不会出现锈水或腐蚀现象，可直接用于生活饮用水系统、食品医药行业。
·面到面尺寸GB122221-1989标准
法兰及钻孔符合GB/T17241.6-1998
·测试依照GB/T 13927
密封测试1.1PN壳体测试1.5PN
·

【产品特点】
1、平底式阀座，不出现污物堆积，使密封更可靠
2、阀瓣整体包丁腈橡胶
3、阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境
4、体积小，重量轻，便于安装和维修
5、阀杆采用三道O型环密封， 减少了开关时的磨擦阻力，开关轻巧不漏水

【性能参数】
型号
Z45X-10
Z45X-16
工作压力（MPa）
1.0
1.6
适用温度（℃）
≤80
适用介质
水
材料
阀体、阀盖
灰铸铁
闸板
铸铁包橡胶
阀杆
不锈钢
密封面
阀体：本体，闸板：橡胶
填料
丁腈橡胶

主要外形和连接尺寸

公称通径 主要外形尺寸和连接尺寸
L D D1 D2 b-f Z-d 地下闸阀A 地下闸阀K H D0
    Z45X/RVCX-10   SZ45X/RVHX-10
40 165 145 110 85 18-3 4-18 65 32 300 180
50 180 160 125 100 20-3 4-18 65 32 345 180
65 195 180 145 120 20-3 4-18 65 32 376 180
80 210 195 160 135 22-3 4-18 65 32 417 200
100 230 215 180 155 22-3 8-18 65 32 460 200
125 255 245 210 185 24-3 8-18 65 32 525 240
150 280 280 240 210 24-3 8-23 65 32 567 240
200 330 335 295 265 26-3 8-23 65 32 705 320
250 380 390 350 320 28-3 12-23 65 32 800 320
300 420 440 400 368 28-4 12-23 65 32 886 400
350 450 500 460 428 30-4 16-23 70 48 968 400
400 480 565 515 482 32-4 16-25 70 48 1090 500
450 510 615 565 532 32-4 20-25 70 48 1175 500
500 540 670 620 585 34-4 20-25 70 48 1414 720
600 600 780 725 685 36-5 20-30 70 48 1593 720
    Z45X/RVCX-16   SZ45X/RVHX-16
40 165 145 110 85 18-3 4-18 65 32 300 160
50 180 160 125 100 20-3 4-18 65 32 345 180
65 195 180 145 120 20-3 4-18 65 32 376 180
80 210 195 160 135 22-3 8-18 65 32 417 200
100 230 215 180 155 22-3 8-18 65 32 460 200
125 255 245 210 185 24-3 8-18 65 32 525 240
150 280 280 240 210 24-3 8-23 65 32 567 240
200 330 335 295 265 26-3 12-23 65 32 705 320
250 380 405 355 320 30-3 12-25 65 32 800 320
300 420 460 420 375 30-4 12-25 65 32 886 400
350 450 520 470 435 34-4 16-25 70 48 968 400
400 480 580 525 485 36-4 16-30 70 48 1090 500
450 510 640 585 545 40-4 20-30 70 48 1175 500
500 540 705 650 608 44-4 20-34 70 48 1414 720
600 600 840 770 718 48-5 20-41 70 48 1593 720


Z45X软密封闸阀Z45X软密封闸阀Z45X软密封闸阀Z45X软密封闸阀
Z45X软密封闸阀
Z45X软密封闸阀
Z45X软密封闸阀
Z45X软密封闸阀

Z45X软密封闸阀
