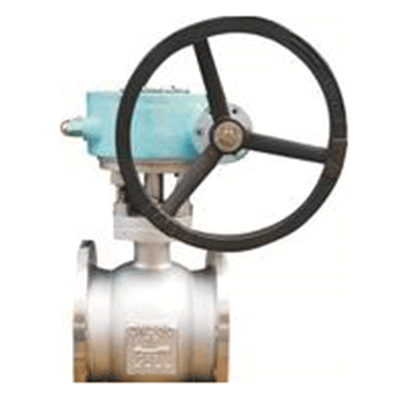

QB347Y纯碱偏心半球阀

Name: QB347Y纯碱 偏心半球阀
Brand: 上高SHGF

QB347Y纯碱偏心半球阀采用偏心结构，通过传动机构达到调节、切断的目的，纯碱偏心半球阀全系列均采用固定球结构。

参数品牌：上高SHGF

产品参数

品牌：上高SHGF

型号：QB347Y

起订量：1

规格：DN40-500

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

QB347Y纯碱偏心半球阀

产品工作原理和用途：

阀门采用偏心结构，通过传动机构达到调节、切断的目的，纯碱偏心半球阀全系列均采用固定球结构。偏心阀在开启时阀芯位于藏球室内，流通截面大，阀芯不易被冲刷；关闭时阀芯球面逐渐接近阀座渐近，可有效地切除结疤、结晶和结垢等现象，实现可靠密封。是针对结疤、结垢、结晶、冲刷等应用场合的新一代高性能纯碱行业球阀。

产品结构特点：

1、流通能力大、流阻小。这是因为开启后阀芯位于藏球室内，阀体流道呈直筒形。
        2、操作力矩小，旋转90°即可完成启闭，操作轻便。
        3、密封严密，耐氯根腐蚀，耐结晶冲刷。介质的结疤、结垢不影响启闭，这是高阀纯碱偏心阀的特点。
        4、使用寿命长，密封面耐磨，阀座有补偿量，可调整。

产品性能参数：

公称通径 DN (mm)		50	65	80	100	125	150	200	250	300	350	400	450	500
额定流量系数	Kv	125	208	290	465	658	850	1380	2170	3090	4200	5500	7200	9200
	Cv	146	243	338	543	768	992	1610	2530	3610	4900	6420	8400	10740
公称压力		1.6 、 2.5 、 4.0Mpa
流量特性		近似直线
额定行程		90°
气源压力		0.4～0.6 MPa
温度范围		-70～420 ℃
允许压差		公称压力						2.0* MPa		1.0 MPa			0.5 MPa
允许泄漏量		ANSI Ⅵ 级
动作时间		6～60 秒
执行机构输出力矩		60～32550 Nm

产品主要零件材料：

名称	材质
阀体	QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
阀轴	2Cr13、1Cr13
阀瓣	合金渗氮钢、渗氮不锈钢、耐磨钢
阀座	合金渗氮钢、渗氮不锈钢、耐磨钢
轴承	铝青铜、FZ－1复合材料
填料	聚四氟乙烯、柔性石墨

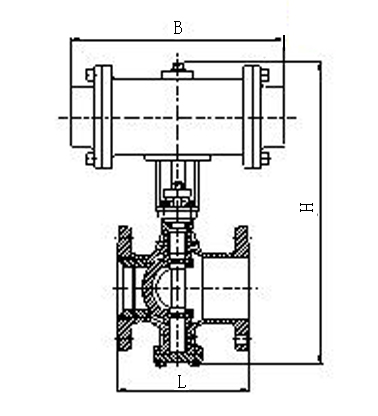

产品主要尺寸：

PN16（mm）

公称通径		D0	L	L1	D	D1	D2	b	f	Z-Φd	H			H1	B
mm	inch	D0	L	L1	D	D1	D2	b	f	Z-Φd	气动	电动	蜗轮传动	H1	B
40	1-1/2	49	165	57	150	110	85	16	3	4-18	248	365	225	92	400
50	2	60	178	62	160	125	100	16	3	4-18	248	365	225	92	400
65	2-1/2	75	190	72.5	180	145	120	18	3	4-18	255	375	235	100	400
80	3	89	203	82.5	195	160	135	20	3	8-18	270	380	260	108	400
100	4	113	229	97	215	180	155	20	3	8-18	278	390	270	117	400
125	5	140	254	105	245	210	185	22	3	8-18	335	405	320	140	455
150	6	164	267	114.5	280	240	210	24	3	8-23	358	420	340	177	455
200	8	205	292	121.5	335	295	265	26	3	12-23	405	510	390	200	700
250	10	259	394	148.5	405	355	320	30	3	12-25	449	540	420	252	700
300	12	300	419	169	460	410	375	30	4	12-25	550	605	510	270	700
350	14	350	550	200	520	470	435	34	4	16-25	640	650	600	300	800
400	16	400	600	200	580	525	485	36	4	16-30	760	810	710	350	800
450	18	450	650	228	640	585	545	40	4	20-30	850	890	800	390	800
500	20	500	700	266	705	650	608	44	4	20-34	910	970	860	430	960

PN25（mm）

公称通径		D0	L	L1	D	D1	D2	b	f	Z-Φd	H			H1	B
mm	inch	D0	L	L1	D	D1	D2	b	f	Z-Φd	气动	电动	蜗轮传动	H1	B
40	1-1/2	49	165	57	150	110	85	16	3	4-18	248	365	225	92	400
50	2	60	178	62	160	125	100	16	3	4-18	248	365	225	92	400
65	2-1/2	75	190	72.5	180	145	120	22	3	8-18	255	375	235	100	400
80	3	89	203	82.5	195	160	135	22	3	8-18	270	380	260	108	400
100	4	113	229	97	230	190	160	24	3	8-23	278	390	270	117	400
125	5	140	254	105	270	220	188	28	3	8-26	335	405	320	140	455
150	6	164	267	114.5	300	250	218	30	3	8-26	358	420	340	177	455
200	8	205	292	121.5	360	310	278	34	3	12-26	405	510	390	200	700
250	10	259	394	148.5	425	370	332	36	3	12-30	449	540	420	252	700
300	12	300	419	169	485	430	390	40	4	16-30	550	605	510	270	700
350	14	350	550	200	550	490	448	44	4	16-34	640	650	600	300	800
400	16	400	600	200	610	550	505	48	4	16-34	760	810	710	350	800
450	18	450	650	228	640	600	555	50	4	20-34	850	890	800	390	800
500	20	500	700	266	730	660	610	52	4	20-41	910	970	860	430	960

PN40(mm)

公称通径		D0	L	L1	D	D1	D2	b	f	Z-Φd	H			H1	B
mm	inch	D0	L	L1	D	D1	D2	b	f	Z-Φd	气动	电动	蜗轮传动	H1	B
40	1-1/2	49	165	57	150	110	85	16	3	4-18	248	365	225	92	400
50	2	60	178	62	160	125	100	16	3	4-18	248	365	225	92	400
65	2-1/2	75	190	72.5	180	145	120	22	3	8-18	255	375	235	100	400
80	3	89	203	82.5	195	160	135	22	3	8-18	270	380	260	108	400
100	4	113	229	97	230	190	160	24	3	8-23	278	390	270	117	400
125	5	140	254	105	270	220	188	28	3	8-26	335	405	320	140	455
150	6	164	267	114.5	300	250	218	30	3	8-26	358	420	340	177	455
200	8	205	292	121.5	375	320	282	38	3	12-30	405	510	390	200	700
250	10	259	394	148.5	445	385	345	42	3	12-34	449	540	420	252	700
300	12	300	419	169	510	450	408	46	4	16-34	550	605	510	270	700
350	14	350	550	200	570	510	465	52	4	16-34	640	650	600	300	800
400	16	400	600	200	655	585	535	58	4	16-41	760	810	710	350	800
450	18	450	650	228	680	610	560	60	4	20-20	850	890	800	390	800
500	20	500	700	266	755	670	612	62	4	20-48	910	970	860	430	960
