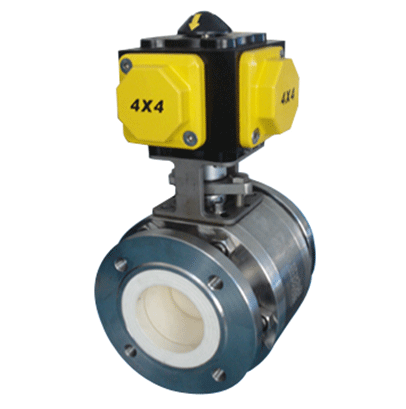

Q941Y浮动硬密封电动球阀

分享
微信
新浪微博
QQ

分享到微信

×
Q941Y 型 PN16~PN63 浮动硬密封电动球阀适用于两位切断、调节的场合。因采用硬密封（金属密封），此种阀门特别适用于带颗粒性、固物类、浆料等介质及高温高压管线。
参数品牌：上高SHGF
产品参数
品牌：上高SHGF
型号：Q941Y
起订量：1
规格：DN15-200
单位：台
包装说明：木箱包装
我知道了
021-59974099
在线客服
客服
产品详情


 产品工作原理和用途：

       Q941Y浮动硬密封电动球阀：电动驱动、法兰连接形式、浮动球直通式，密封形式采用硬密封、阀座密封面材料为硬质合金，公称压力 PN16~PN63、公称尺寸 DN15~DN200、适用温度为 -28~500℃，阀体材料为碳素钢或不锈钢。因采用硬密封（金属密封），此种阀门特别适用于带颗粒性、固物类、浆料等介质及高温高压管线。

       Q941Y 型 PN16~PN63 浮动硬密封电动球阀适用于两位切断、调节的场合。

      产品结构特点：

       阀门与执行机构的连接采用直连方式，由 DCL 系列精小型电动执行器（也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。

产品性能参数：

型号

PN

工作压力 / MPa

适用温度 / ℃

适用介质

Q941Y-16C

16

1.6

-28~425

水、蒸汽、油品等

Q941Y-25

25

2.5

Q941Y-40

40

4.0

Q941Y-63

63

6.3

Q941Y-16P

16

1.6

-28~500

硝酸等腐蚀性介质

Q941Y-25P

25

2.5

Q941Y-40P

40

4.0

Q941Y-63P

63

6.3

Q941Y-16R

16

1.6

Q941Y-25R

25

2.5

Q941Y-40R

40

4.0

Q941Y-63R

63

6.3

 产品主要零件材料：

型号

材料

阀体

球体、阀杆

密封圈

填料、垫圈

Q941Y-16C

WCB

2Cr13

特种硬化材料

柔性石墨环、柔性石墨缠绕垫

Q941Y-25

Q941Y-40

Q941Y-63

Q941Y-16P

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

Q941Y-25P

Q941Y-40P

Q941Y-63P

Q941Y-16R

CF8 (304)

0Cr18Ni9 (304)

Q941Y-25R

Q941Y-40R

Q941Y-63R

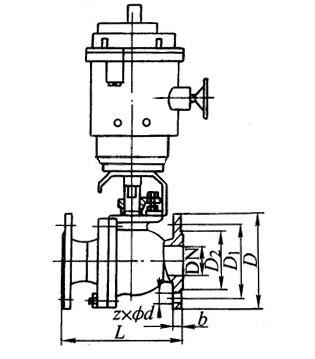

产品主要尺寸：

Q941Y型(PN16)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)

DN

L

D

D1

D2

b

z×ød

15

130

95

65

45

14

4×ø14

20

140

105

75

55

14

4×ø14

25

150

115

85

65

14

4×ø14

32

165

135

100

78

16

4×ø18

40

180

145

110

85

16

4×ø18

50

200

160

125

100

16

4×ø18

65

220

180

145

120

18

4×ø18

80

250

195

160

135

20

8×ø18

100

280

215

180

155

20

8×ø18

125

320

245

210

185

22

8×ø18

150

360

280

240

210

24

8×ø23

200

400

335

295

265

26

12×ø23

 Q941Y型(PN25)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)

DN

L

D

D1

D2

b

z×ød

15

130

95

65

45

16

4×ø14

20

140

105

75

55

16

4×ø14

25

150

115

85

65

16

4×ø14

32

165

135

100

78

18

4×ø18

40

180

145

110

85

18

4×ø18

50

200

160

125

100

20

4×ø18

65

220

180

145

120

22

8×ø18

80

250

195

160

135

22

8×ø18

100

280

230

190

160

24

8×ø23

125

320

270

220

188

28

8×ø25

150

360

300

250

218

30

8×ø25

200

400

360

310

278

34

12×ø25

 Q941Y型(PN40)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)

DN

L

D

D1

D2

b

z×ød

15

130

95

65

45

16

4×ø14

20

140

105

75

55

16

4×ø14

25

150

115

85

65

16

4×ø14

32

180

135

100

78

18

4×ø18

40

200

145

110

85

18

4×ø18

50

220

160

125

100

20

4×ø18

65

250

180

145

120

22

8×ø18

80

280

195

160

135

22

8×ø18

100

320

230

190

160

24

8×ø23

125

400

270

220

188

28

8×ø25

150

400

300

250

218

30

8×ø25

200

502

375

320

282

38

12×ø30

 Q941Y型(PN63)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)

DN

L

D

D1

D2

b

z×ød

15

140

105

75

55

18

4×ø14

20

152

125

90

68

20

4×ø18

25

180

135

100

78

22

4×ø18

32

200

150

110

82

24

4×ø23

40

220

165

125

95

24

4×ø23

50

250

175

135

105

26

4×ø23

65

280

200

160

130

28

8×ø23

80

320

210

170

140

30

8×ø23

100

360

250

200

168

32

8×ø25

125

381

295

240

202

36

8×ø34

150

403

340

280

240

38

12×ø34
