产品工作原理和用途：

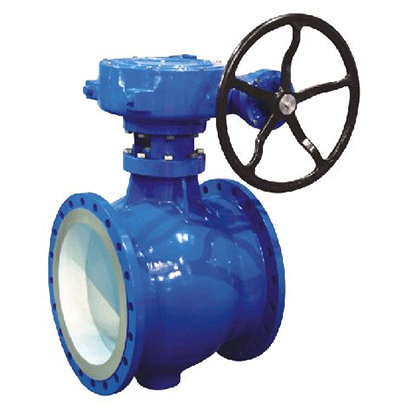

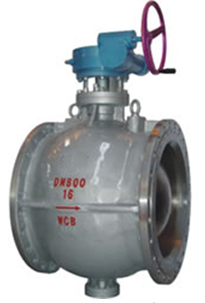

Q347偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。
产品结构特点：
1、其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。
2、阀门的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、较强度等各种类型，满足不同场合需求。
3、密封严密、输送有害气体可达零泄露。
4、密封副的阀芯留有补偿量、当阀做磨损后，关闭时再转动少许，任能可靠密封，延长了使用寿命。此外，用户将压紧螺母拧掉，调整或更换后阀座仍可用，避免了阀门密封失效后，整台报废的弊端。
产品性能参数：
|
公称压力（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
公称通经（mm） |
40－1600 |
40－1600 |
40－1200 |
40－600 |
40－600 |
|
密封试验压力（Mpa） |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
壳体试验压力（Mpa） |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
适用温度（℃） |
－29～300、－29～425、－29～540 |
||||
|
适用介质 |
清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类 |
||||
|
驱动方式 |
手动、电动、气动 |
||||
|
连接形式 |
法兰连接、对夹连接 |
||||
|
安装方式 |
立式安装、卧式安装 |
||||
产品主要零件材料：
|
名称 |
材质 |
|
阀体 |
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
|
阀轴 |
2Cr13、1Cr13 |
|
阀瓣 |
合金渗氮钢、渗氮不锈钢、耐磨钢 |
|
阀座 |
合金渗氮钢、渗氮不锈钢、耐磨钢 |
|
轴承 |
铝青铜、FZ－1复合材料 |
|
填料 |
聚四氟乙烯、柔性石墨 |
产品主要尺寸：
|
公称压力 PN/Mpa |
公称通径 |
尺寸 （mm） |
|||||||
|
L |
D |
K |
d |
f |
C |
Z-￠d |
H |
||
|
1.6 |
40 |
165 |
150 |
110 |
85 |
3 |
16 |
4-￠18 |
|
|
50 |
178 |
165 |
125 |
100 |
|
||||
|
65 |
190 |
185 |
145 |
120 |
18 |
280 |
|||
|
80 |
203 |
200 |
160 |
135 |
20 |
8-￠18 |
320 |
||
|
100 |
229 |
220 |
180 |
155 |
370 |
||||
|
125 |
254 |
250 |
210 |
185 |
22 |
430 |
|||
|
150 |
267 |
285 |
240 |
210 |
24 |
8-￠23 |
510 |
||
|
200 |
292 |
340 |
295 |
265 |
26 |
12￠-23 |
600 |
||
|
250 |
330 |
405 |
355 |
320 |
30 |
12-￠26 |
690 |
||
|
300 |
502 |
460 |
410 |
375 |
4 |
760 |
|||
|
350 |
572 |
520 |
470 |
435 |
34 |
16-￠26 |
830 |
||
|
400 |
610 |
580 |
525 |
485 |
36 |
16-￠30 |
925 |
||
|
450 |
660 |
640 |
585 |
545 |
40 |
20-￠30 |
1025 |
||
|
500 |
700 |
715 |
650 |
608 |
44 |
20-￠34 |
1120 |
||
|
600 |
813 |
840 |
770 |
718 |
5 |
48 |
20-￠36 |
1210 |
|
