产品工作原理和用途：
铸钢液控止回阀适用于常压锅炉的回水管路上，利用发送管路自身压力变化控制本阀的开启与关闭，本阀门属于常闭阀，能有效防止因突然断电或因其它原因引起循环水泵停止工作时引起锅炉溢水，它可代替价格昂贵的电磁控制系统。
产品结构特点：
1、液控止回阀控制部分采用了全液控形式，以蓄能器取化了重锤部分，减小了能量损耗，传动机构得到简化，占具空间小，与一般型阀相近。安装方便，即课左、右卧式安装，也可以立式安装。
2、液控止回阀装在泵后，可代替闸阀（阀）和止回阀两台阀门。且流阻系数小，大口径阀流阻系数只比闸阀略高。因此，该类阀门为节能产品。
3、液控止回阀关闭时，可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度，从而达到消除或减小水锤，保护系统作用。
4、如行程开关都采用电感式接近开关，移除液压站，防护等级可达IP67。
产品性能参数：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
H7B41X-16 |
16 |
1.6 |
≤70 |
水、油品 |
|
H7B41X-16C |
16 |
1.6 |
≤425 |
水、油品 |
产品主要零件材料：
|
型号 |
材料 |
||
|
阀体、阀盖 |
阀杆、阀瓣、阀座 |
弹簧 |
|
|
H7B41X-16 |
灰铸铁 |
2Cr13 |
50CrVA |
|
H7B41X-16C |
WCB |
||

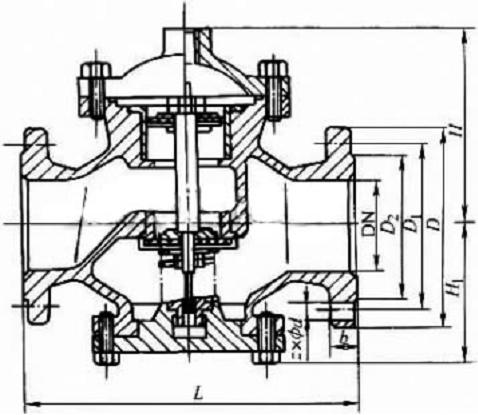

产品主要尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
z0000d |
H |
H1 |
重量/kg |
|
40 |
220 |
150 |
110 |
88 |
18 |
4000017.5 |
175 |
115 |
28 |
|
50 |
250 |
165 |
125 |
102 |
20 |
4000017.5 |
175 |
115 |
28 |
|
65 |
280 |
185 |
145 |
122 |
20 |
4000017.5 |
195 |
135 |
34 |
|
80 |
310 |
200 |
160 |
133 |
20 |
8000017.5 |
215 |
155 |
40 |
|
100 |
350 |
220 |
180 |
158 |
24 |
8000017.5 |
215 |
155 |
49 |
|
125 |
400 |
250 |
210 |
184 |
24 |
8000017.5 |
240 |
170 |
78 |
|
150 |
450 |
285 |
240 |
212 |
26 |
8000022 |
240 |
170 |
111 |
|
200 |
500 |
340 |
295 |
268 |
26 |
12000022 |
280 |
190 |
155 |
