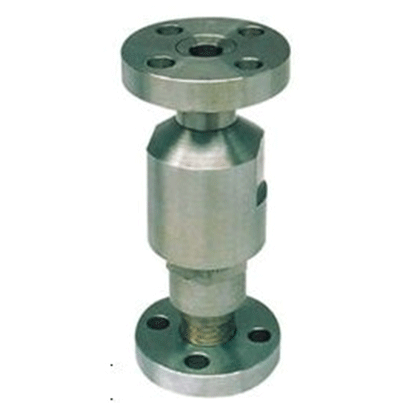

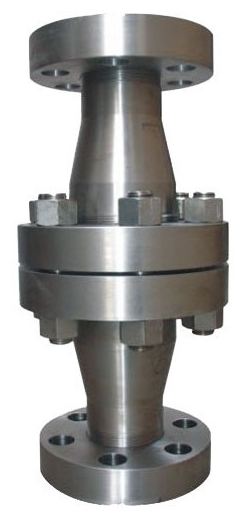

H42Y/W升降立式止回阀

Name: H42Y/W升降立式止回阀
Brand: 上高SHGF

H42Y/W升降立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。高压升降式止回阀使用于各种化工、冶金、钢铁等行业的高压管路上。

参数品牌：上高SHGF

产品参数

品牌：上高SHGF

型号：H42Y/W

起订量：1

规格：DN10-200

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

产品工作原理和用途：

H42Y/W升降立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。

产品结构特点：

       1、上、下阀体用法兰连接。
       2、制造和验收条件按JB450的规定。
       3、高压升降式止回阀的阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
       4、高压升降式止回阀的高温耐压部件采用耐热合金钢制造，安全可靠，性能稳定，使用寿命长。高压升降式止回阀使用于各种化工、冶金、钢铁等行业的高压管路上。

产品性能参数：

型号	公称压力（Mpa）	试验压力（Mpa）		工作压力（Mpa）	工作温度	工作介质
		密封	强度
H42Y-160/320	16	17.6	24	16	≤200℃	C：氮、氢、氨
	32	35.2	48	32
H42Y-220/320	22	24.2	33	22	≤200℃	R：尿素甲胺液
	32	35.2	48	32

产品主要零件材料：

零件名称	材料
零件名称	H42Y－160C、320C	H42W-220R、320R
阀体	合结钢 40	不锈钢 0Cr18Ni12Mo2Ti
阀座、阀瓣	不锈钢 2CR13	不锈钢 0Cr18Ni12Mo2Ti
弹簧	弹簧钢 50CrVA	不锈钢 0Cr18Ni12Mo2Ti

产品主要尺寸：

型号	公称通径 DN(mm)	尺寸 (mm)
		D		D1		D2		Do		b		n-d		L	重量/?
H42Y/W 160/220	10	135	60		95		12		20		3-￠18		232		12
	15	175	60		95		15		20		3-￠18		288		12
	25	190	68		105		23		20		3-￠18		325		29
	32	210	80		115		29		22		4-￠18		350		43
	40	265	115		165		39		28		6-￠26		460		95
	50	330	115		165		48		32		6-￠26		505		115
	65	360	145		200		61		40		6-￠29		564		156
	80	390	170		225		74		50		6-￠33		700		246
	100	430	195		260		93		60		6-￠36		750		292
	125	460	235		300		119		75		8-￠39		789		351
	150	500	255		330		136		78		8-￠42		840		374
	200	550	315		400		165		90		8-￠48		900		480
H42Y/W 220/320	10	135	60		95		10		20		3-￠18		232		12.2
	15	175	68		105		17		20		3-￠18		288		12.2
	25	190	80		115		23		22		4-￠18		325		33.1
	32	210	95		135		29		25		4-￠22		350		46
	40	265	115		165		42		32		6-￠26		460		110
	50	330	145		200		53		40		6-￠29		505		130
	65	360	170		225		68		50		6-￠33		564		211
	80	390	195		260		85		60		6-￠36		700		341
	100	430	235		300		103		75		8-￠39		750		380
	125	460	255		330		120		78		8-￠42		789		435
	150	500	315		400		136		90		8-￠48		840		463
	200	550	380		480		165		110		8-￠55		900		502
