凯时尊龙人生就是博生产的FQ41F不锈钢放料球阀适用于轻重工业及楼宇管道。流体前进的道路上，让能恩阀门为您排忧解难！【放料阀】可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
|
产品名称
|
FQ41F不锈钢放料球阀
|
|
产品型号
|
FQ41F
|
|
公称通径
|
DN25-DN100mm
|
|
压力范围
|
1.0-1.6MPa
|
|
阀体材质
|
不锈钢
|
产品概述：
FQ41F不锈钢放料球阀是一种结构的放料球阀，阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能好，用于化工、化工行业的反应锅上，也可用在细软颗粒介质输送。采用PPL或M密封材料，具耐磨耐温，是牙膏行业、真空制膏锅放料的理想产品。
制造标准：
设计标准：GB/T 12237-1989
结构长度：Q/OLF002-03
连接端标准：GB/T 7307、GB/T 79、ISO 2852
试验标准：JB/T 9092-1999

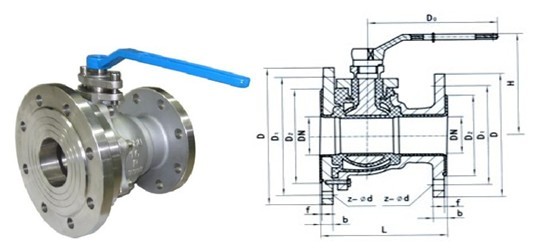

主要外形图及连接尺寸：
|
公称通径 |
PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm) |
重量 |
|||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
D0 |
H |
kg |
|
|
32 |
140 |
135/160 |
100/130 |
78/115 |
3/3 |
18/20 |
4-φ14/4-φ18 |
200 |
130 |
9 |
|
|
40 |
160 |
145/185 |
110/150 |
85/125 |
3/4 |
18/22 |
4-φ18/4-φ18 |
230 |
135 |
15 |
|
|
79 标 |
50 |
170 |
160/205 |
125/170 |
100/140 |
3/4 |
20/24 |
4-φ18/4-φ18 |
250 |
140 |
18 |
|
80 |
200 |
195/245 |
160/200 |
130/175 |
4/5 |
22/26 |
4-φ18/8-φ18 |
300 |
205 |
35 |
|
|
69 标 |
50 |
170 |
160/230 |
125/190 |
100/140 |
3/4 |
20/24 |
4-φ18/8-φ14 |
250 |
140 |
18 |
|
80 |
200 |
195/245 |
160/210 |
130/175 |
4/5 |
22/26 |
4-φ18/10-φ14 |
300 |
205 |
35 |
|
|
100 |
280 |
215/280 |
180/240 |
150/210 |
4/5 |
24/28 |
8-φ18/8-φ23 |
350 |
230 |
44 |
|
|
