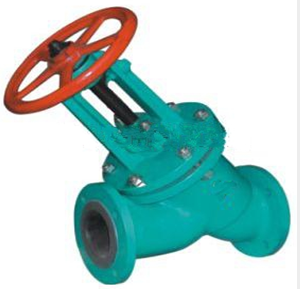

J45J-6直流式衬胶截止阀

Name: J45J-6直流式衬胶截止阀
Brand: 上高SHGF

J45J-6直流式衬胶截止阀塑料衬里具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通经1/4)等优点。

参数品牌：上高SHGF

产品参数

品牌：上高SHGF

型号：J45J-6

起订量：1

规格：DN40-200

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

J45J-6直流式衬胶截止阀塑料衬里具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通经1/4)等优点。应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

性能参数

型号	公称压力PN/Mpa	试验压力/Mpa		适用温度℃	适用介质
		壳体	密封（液）
J45J-6	0.6	0.9	0.66	≤80	腐蚀性介质

主要零件材料

零件名称	阀体、阀盖	阀杆	阀瓣	阀杆螺母	手轮
材料	灰铸铁内衬硬橡胶	碳钢外包硬橡胶	灰铸铁内衬硬橡胶	球墨铸铁	球墨铸铁

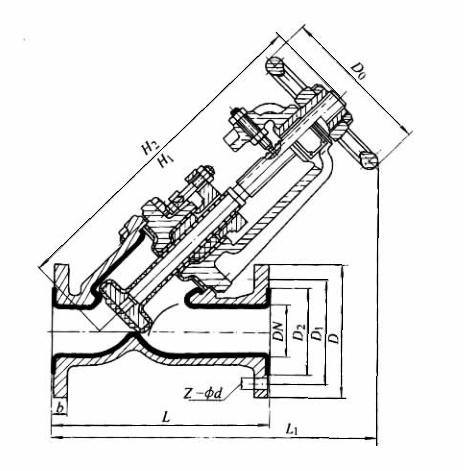

主要尺寸

公称通径DN/mm	尺寸/mm											重量/kg
公称通径DN/mm	d0	L	L1	D	D1	D2	b	H1	H2	D0	Z-φd	重量/kg
40	38	200	322	130	100	80	16	290	330	160	4-φ14	14
50	48	230	342	140	110	90	16	352	402	160	4-φ14	16.5
80	78	310	420	185	150	125	18	445	521	200	4-φ18	36
100	95	350	500	205	170	145	18	520	615	200	4-φ18	50
125	120	400	585	235	200	175	20	609	729	280	8-φ18	68
150	145	480	645	260	225	200	20	670	810	280	48φ18	90
200	195	600	810	315	280	255	22	808	1083	400	8-φ18	146
