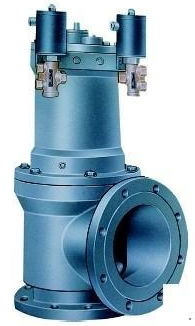

J744X系列液动角式截止阀一种用于工业管道排污的液动直角截止阀，包括阀体、阀瓣、液压缸、活塞，它是将阀体上的进水口与出水口设计成互为直角，阀体上有液压缸，阀体内的阀瓣向上或向下运动实现阀的开启或关阀。使污水中的杂质在阀体内腔不结垢，排污效果好。本实用新型结构紧凑，密封性能好，阀门启闭灵活，实用性强。
本系列产品均由液压缸和直角截止阀两大部份组成 ，液压缸动力带动阀板升降，使阀体通道开或闭以达到流体通断。液压缸的活塞密封件为 L型皮碗，其密封性能好，经久耐用。皮碗选用 水牛皮制作，其寿命达到两年以上，经用户使用后的信息反馈有多达4-5年未更换者有之。阀板与阀体为锥面软密封，开启时利于污物流动，无法存留。关闭后密封好无渗漏。
产品性能参数
|
公称压力PN/Mpa |
试验压力/Mpa |
适用温度℃ |
工作介质 |
|
|
壳体 |
密封 |
|||
|
0.05 |
0.075 |
0.055 |
≤65 |
清水、污水 |
产品主要零件材料
|
零件名称 |
阀体、液压缸、缸盖 |
阀瓣 |
活塞杆、指 |
活塞 |
|
材料 |
灰铸铁 |
球墨铸铁 |
不锈钢 |
铝合金 |

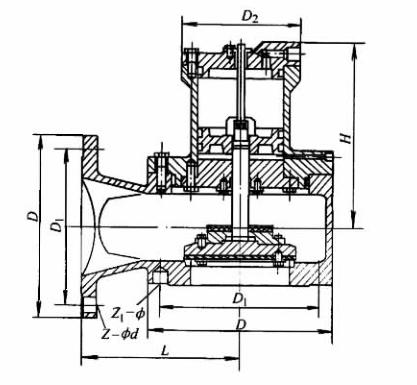

产品主要尺寸
|
公称通径DN/mm |
尺寸/mm |
重量/kg |
||||||
|
D |
D1 |
D2 |
L |
H |
Z-φd |
Z1-φk |
||
|
100 |
210 |
170 |
130 |
190 |
218 |
4-φ19 |
4-M16 |
45 |
|
150 |
265 |
225 |
180 |
240 |
285 |
8-φ19 |
8-M20 |
84 |
|
200 |
320 |
280 |
180 |
290 |
312 |
8-φ19 |
8-M20 |
156 |
|
250 |
375 |
335 |
232 |
350 |
348 |
12-φ19 |
12-M20 |
217 |
|
300 |
440 |
395 |
232 |
425 金年会体育app手机注册 |
386 |
12-φ23 |
12-M20 |
305 |
