J65Y-320V高压截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的*线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
产品特点
(1)截止阀结构比闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均
不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
(6)介质流动方向
公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向*；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向*．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
(7)全开时阀瓣经常受冲蚀
主要性能参数
|
公称压力PN/Mpa |
试验压力ps/Mpa |
工作温度/℃ |
适用介质 |
|||
|
壳体 |
密封（液） |
上密封（液） |
密封（气） |
|||
|
32.0 |
48.0 |
35.2 |
35.2 |
0.6 |
≤450 |
水、蒸汽 |
主要零件材料
|
零件名称 |
阀体、阀盖 |
支架、手柄 |
填料 |
阀杆 |
阀瓣 |
阀杆螺母 |
|
材料 |
耐热钢 |
碳钢 |
柔性石墨 |
不锈钢 |
不锈钢堆焊硬质合金 |
铜 |

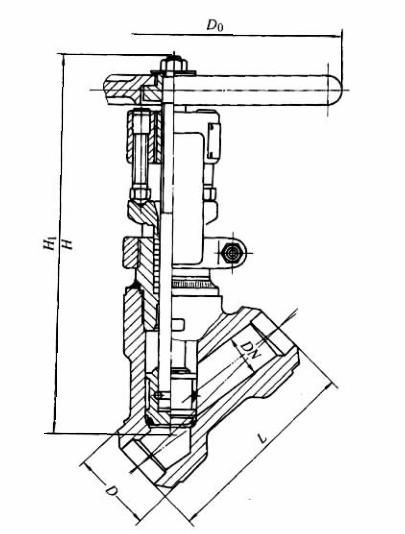

主要尺寸
|
公称通径DN/mm |
尺寸/mm |
重量/kg |
||||
|
L |
D |
H |
H1 |
D0 |
||
|
20 |
135 |
40 |
265 |
287 |
250 |
6.78 |
|
25 |
135 |
43 |
265 |
287 |
250 |
6.78 |
|
50 |
210 |
38 |
393 |
439 |
390 |
25.5 |
|
65 |
240 |
102 |
427 |
475 |
400 |
33 |
|
80 |
290 |
127 |
505 |
563 |
450 |
64.7 |
|
100 |
320 |
159 |
602 |
670 |
500 |
120 |
