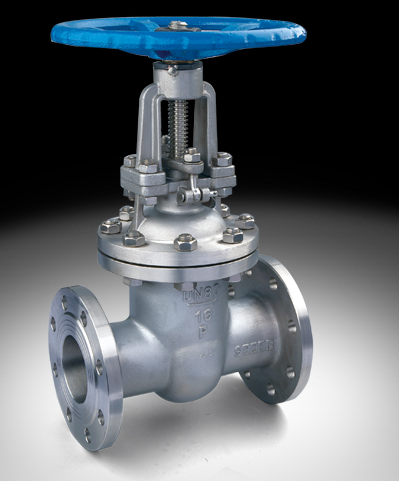

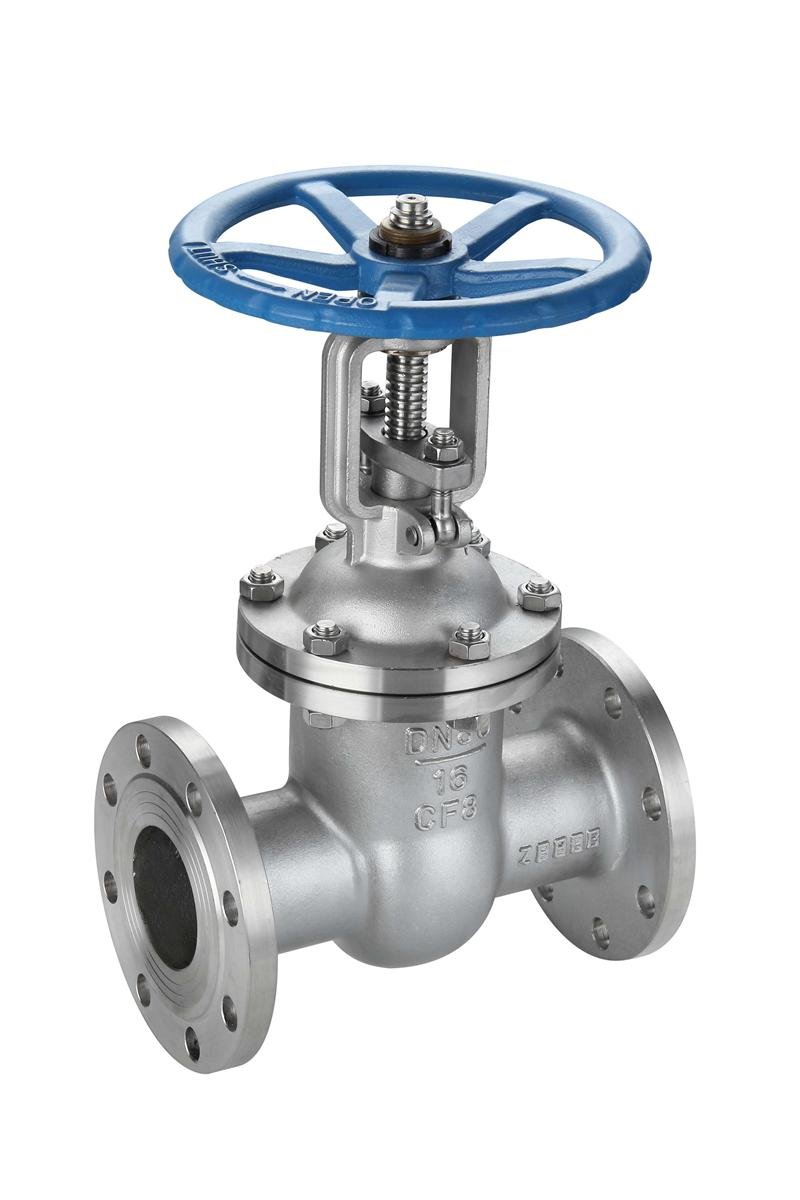

Z41W不锈钢闸阀

Name: Z41W不锈钢闸阀
Brand: 上海高阀SHGF

Z41W不锈钢闸阀的阀体、阀盖、闸板、闸杆使用不锈钢材料，工作压力 1.6MPa~20.0MPa，适用温度 ≤200℃，适用于硝酸类、弱腐蚀性介质管路中。

参数品牌：上海高阀SHGF

产品参数

品牌：上海高阀SHGF

型号：Z41W

起订量：1

规格：DN15-400

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

【产品用途】

Z41W不锈钢闸阀：阀体、阀盖、闸板、闸杆使用不锈钢材料，阀座密封面为聚四氟乙烯、不锈钢+硬质合金或堆焊硬质合金，填料一般采用硬质合金、聚四氟乙烯、石棉石墨或柔性石墨。公称尺寸 DN15~DN800，工作压力 1.6MPa~20.0MPa，适用温度 ≤200℃，适用于硝酸类、弱腐蚀性介质管路中。

【产品特点】

1、采用奥氏体不锈钢，对氧化性酸介质拥有良好的耐蚀性。

2、介质流经不锈钢闸阀时不改变其流动方向，流体阻力小。

3、闸板运动方向与介质流动方向相垂直，启闭力矩小，开闭较省力。

4、介质流动方向不受限制，不扰流、不降低压力，介质可从闸阀两侧任意方向流过、均能达到使用的目的，用于介质流动方向可能改变的管路中。

5、闸板垂直置于阀体内，结构长度较短。

6、密封性能好。全开时密封面受冲蚀较小。

【性能参数】

公称压力PN（MPa)	壳体	试验压力（MPa)		上密封
公称压力PN（MPa)	壳体	密封（液）	密封（气）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

【适用介质和适用温度】

壳体材料	适用介质	适用温度（℃）
铬镍钛钢（P型）	硝酸类	≤200
铬镍钼钛钢（R型）	醋酸类	≤200

【主要零件材料】

阀体、阀盖	阀板、阀座	阀杆	阀杆螺母	填料	手轮
铬镍钛钢	不锈钢、不锈钢+硬质合金	铬镍钛不锈钢	铝青铜	聚四氟乙烯	可锻铸铁
铬镍钼钛钢	不锈钢、不锈钢+硬质合金	铬镍钛不锈钢	铝青铜	聚四氟乙烯	可锻铸铁

结构图

【主要外形和连接尺寸】

公称通径	主要外形尺寸和连接尺寸
公称通径	L	D	D1	D2	b	Z-d	H	D0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

Z41W不锈钢闸阀

Z41W不锈钢闸阀的阀体、阀盖、闸板、闸杆使用不锈钢材料，工作压力 1.6MPa~20.0MPa，适用温度 ≤200℃，适用于硝酸类、弱腐蚀性介质管路中。

品牌：上海高阀SHGF

型号：Z41W

起订量：1

规格：DN15-400

单位：台

包装说明：木箱包装

021-59974099

在线客服

产品详情

【产品用途】

【产品特点】

1、采用奥氏体不锈钢，对氧化性酸介质拥有良好的耐蚀性。

2、介质流经不锈钢闸阀时不改变其流动方向，流体阻力小。

3、闸板运动方向与介质流动方向相垂直，启闭力矩小，开闭较省力。

4、介质流动方向不受限制，不扰流、不降低压力，介质可从闸阀两侧任意方向流过、均能达到使用的目的，用于介质流动方向可能改变的管路中。

5、闸板垂直置于阀体内，结构长度较短。

6、密封性能好。全开时密封面受冲蚀较小。

【性能参数】

公称压力PN（MPa)	壳体	试验压力（MPa)		上密封
公称压力PN（MPa)	壳体	密封（液）	密封（气）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

【适用介质和适用温度】

壳体材料	适用介质	适用温度（℃）
铬镍钛钢（P型）	硝酸类	≤200
铬镍钼钛钢（R型）	醋酸类	≤200

【主要零件材料】

阀体、阀盖	阀板、阀座	阀杆	阀杆螺母	填料	手轮
铬镍钛钢	不锈钢、不锈钢+硬质合金	铬镍钛不锈钢	铝青铜	聚四氟乙烯	可锻铸铁
铬镍钼钛钢	不锈钢、不锈钢+硬质合金	铬镍钛不锈钢	铝青铜	聚四氟乙烯	可锻铸铁

结构图

【主要外形和连接尺寸】

公称通径	主要外形尺寸和连接尺寸
公称通径	L	D	D1	D2	b	Z-d	H	D0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

Z41W不锈钢闸阀
