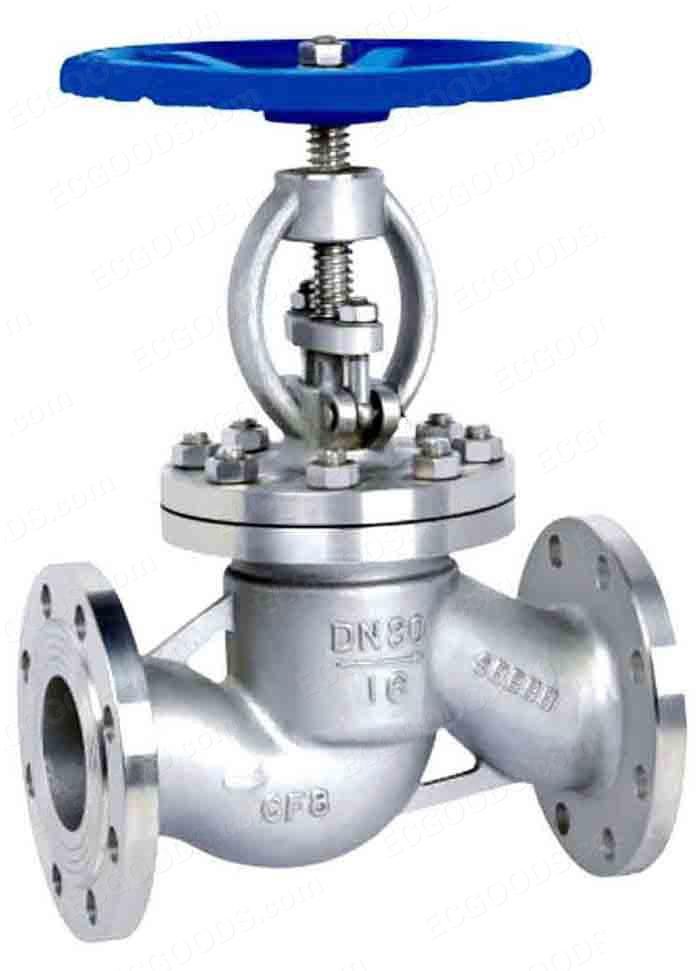

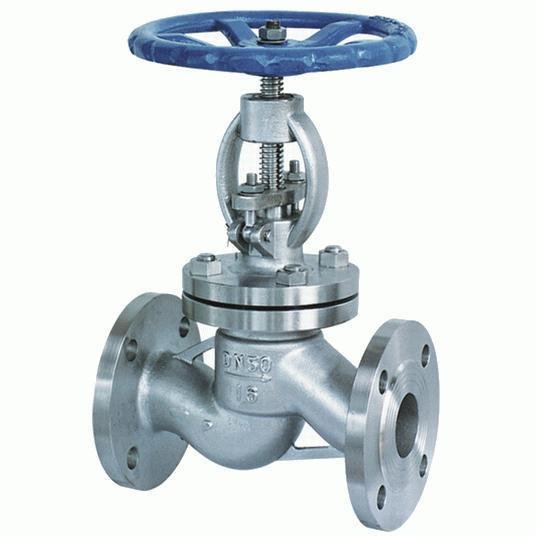

J41W不锈钢截止阀

J41W不锈钢截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。

参数品牌：上海高阀SHGF

产品参数

品牌：上海高阀SHGF

型号：J41W

起订量：1

规格：DN15-400

单位：台

包装说明：木箱包装

我知道了

在线客服

产品详情

产品工作原理和用途：

J41W不锈钢截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。

产品结构特点：

1、结构简单，制造和维修比较方便

2、工作行程小，启闭时间短

3、密封性好，密封面间磨擦力小，寿命较长

产品性能参数：

型号		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作压力（MPa）		1.6～16.0
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱腐蚀性介质
材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

产品主要零件材料：

阀体	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
阀盖	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
支架	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
阀瓣	2Cr13	316	Cr5Mo	304
阀杆	2Cr13	316	25Cr2MoV	304
阀座	25	316	304	304
密封环	304、增强柔性石墨
填料	增强柔性石墨
阀杆螺母	ZCuA110Fe3

产品主要尺寸：

公称压力 PN(MPa)	公称通径 DN（mm）	标准值																参考值
		L		D	D1					D2			D6		b	f	f1	Z-φd		Do		H	质量（Kg）
1.6	15	130		95	65					45					16	2		3-φ14		120		218	5.2
	20	150		105	75					55					16	2		3-φ14		140		258	7.0
	25	160		115	85					65					16	2		3-φ14		160		275	7.4
	32	180		135	100					78					18	2		4-φ18		180		280	8.5
	40	200		145	110					85					18	3		4-φ18		200		330	12.5
1.6	50	230	160			125		100						16		3		4-φ18	220			320		19
	65	290	180			145		120						18		3		4-φ18	280			325		28
	80	310	195			160		135						20		3		8-φ18	300			355		38
	100	350	215			180		155						20		3		8-φ18	320			415		52
	125	400	254			210		185						22		3		8-φ18	320			460		80
	150	480	280			240		210						24		3		8-φ23	320			510		105
	200	600	335			295		265						26		3		12-φ23	400			568		180
	250	650	405			355		320						30		3		12-φ25	450			752		326
	300	750	460			410		375						30		4		12-φ25	500			812		452
	350	850	520			470		435						34		4		16-φ25	700			960		590
	400	950	580			525		485						36		4		16-φ30	800			1060		950
4.0	15	130	95			65		45			40			16		2	4	3-φ14		120		233		5.4
	20	150	105			75		55			51			16		2	4	3-φ14		140		275		7.0
	25	160	115			85		65			58			16		2	4	3-φ14		160		285		8.85
	32	180	135			100		78			66			18		2	4	4-φ18		180		302		11.8
	40	200	145			110		85			76			18		3	4	4-φ18		200		355		16.5
	50	230	160			125		100			88			20		3	4	4-φ18		240		373		24
6.4	15	170	105				75		55			41		18		2	4	4-φ14		140		195		10
	20	190	125				90		68			51		20		2	4	4-φ18		160		228		13
	25	210	135				100		78			58		22		2	4	4-φ18		180		275		14.5
	32	230	150				110		82			66		24		2	4	4-φ23		200		325		19
	40	260	165				125		95			76		24		3	4	4-φ23		240		360		25
	50	300	175				135		105			88		26		3	4	8-φ23		280		410		35
10.0	15	170	105				75		55			35		20		2	6.5	4-φ14			140	202		11
	20	190	125				90		68			45		22		2	6.5	4-φ18			160	228		13.2
	25	210	135				100		78			50		24		2	6.5	4-φ18			180	250		14
	32	230	150				110		82			65		24		2	6.5	4-φ23			220	326		15
	40	260	165				125		95			75		26		3	6.5	4-φ23			240	359		29
	50	300	195				145		112			85		28		3	8	8-φ25			2890	414		49
16.0	15	170	110				75		52			35		24		2	6.5	4-φ18			140	148		12.2
	20	190	130				90		62			45		26		2	6.5	4-φ23			160	156		15
	25	210	140				100		72			50		28		2	6.5	4-φ23			180	175		17
	32	230	165				115		85			65		30		2	6.5	4-φ25			220	200		21.4
	40	260	175				125		92			75		32		3	6.5	4-φ27			240	231		32
	50	300	215				165		132			95		36		3	8	8-φ25			300	262		52

J41W不锈钢截止阀

J41W不锈钢截止阀

J41W不锈钢截止阀

J41W不锈钢截止阀

J41W不锈钢截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。

品牌：上海高阀SHGF

型号：J41W

起订量：1

规格：DN15-400

单位：台

包装说明：木箱包装

021-59974099

在线客服

WA42Y波纹管弹簧全启式安全阀

WA42Y波纹管平衡式安全阀

产品详情

产品工作原理和用途：

J41W不锈钢截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。

产品结构特点：

1、结构简单，制造和维修比较方便

2、工作行程小，启闭时间短

3、密封性好，密封面间磨擦力小，寿命较长

产品性能参数：

型号		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作压力（MPa）		1.6～16.0
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱腐蚀性介质
材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

产品主要零件材料：

阀体	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
阀盖	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
支架	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
阀瓣	2Cr13	316	Cr5Mo	304
阀杆	2Cr13	316	25Cr2MoV	304
阀座	25	316	304	304
密封环	304、增强柔性石墨
填料	增强柔性石墨
阀杆螺母	ZCuA110Fe3

产品主要尺寸：

公称压力 PN(MPa)	公称通径 DN（mm）	标准值																参考值
		L		D	D1					D2			D6		b	f	f1	Z-φd		Do		H	质量（Kg）
1.6	15	130		95	65					45					16	2		3-φ14		120		218	5.2
	20	150		105	75					55					16	2		3-φ14		140		258	7.0
	25	160		115	85					65					16	2		3-φ14		160		275	7.4
	32	180		135	100					78					18	2		4-φ18		180		280	8.5
	40	200		145	110					85					18	3		4-φ18		200		330	12.5
1.6	50	230	160			125		100						16		3		4-φ18	220			320		19
	65	290	180			145		120						18		3		4-φ18	280			325		28
	80	310	195			160		135						20		3		8-φ18	300			355		38
	100	350	215			180		155						20		3		8-φ18	320			415		52
	125	400	254			210		185						22		3		8-φ18	320			460		80
	150	480	280			240		210						24		3		8-φ23	320			510		105
	200	600	335			295		265						26		3		12-φ23	400			568		180
	250	650	405			355		320						30		3		12-φ25	450			752		326
	300	750	460			410		375						30		4		12-φ25	500			812		452
	350	850	520			470		435						34		4		16-φ25	700			960		590
	400	950	580			525		485						36		4		16-φ30	800			1060		950
4.0	15	130	95			65		45			40			16		2	4	3-φ14		120		233		5.4
	20	150	105			75		55			51			16		2	4	3-φ14		140		275		7.0
	25	160	115			85		65			58			16		2	4	3-φ14		160		285		8.85
	32	180	135			100		78			66			18		2	4	4-φ18		180		302		11.8
	40	200	145			110		85			76			18		3	4	4-φ18		200		355		16.5
	50	230	160			125		100			88			20		3	4	4-φ18		240		373		24
6.4	15	170	105				75		55			41		18		2	4	4-φ14		140		195		10
	20	190	125				90		68			51		20		2	4	4-φ18		160		228		13
	25	210	135				100		78			58		22		2	4	4-φ18		180		275		14.5
	32	230	150				110		82			66		24		2	4	4-φ23		200		325		19
	40	260	165				125		95			76		24		3	4	4-φ23		240		360		25
	50	300	175				135		105			88		26		3	4	8-φ23		280		410		35
10.0	15	170	105				75		55			35		20		2	6.5	4-φ14			140	202		11
	20	190	125				90		68			45		22		2	6.5	4-φ18			160	228		13.2
	25	210	135				100		78			50		24		2	6.5	4-φ18			180	250		14
	32	230	150				110		82			65		24		2	6.5	4-φ23			220	326		15
	40	260	165				125		95			75		26		3	6.5	4-φ23			240	359		29
	50	300	195				145		112			85		28		3	8	8-φ25			2890	414		49
16.0	15	170	110				75		52			35		24		2	6.5	4-φ18			140	148		12.2
	20	190	130				90		62			45		26		2	6.5	4-φ23			160	156		15
	25	210	140				100		72			50		28		2	6.5	4-φ23			180	175		17
	32	230	165				115		85			65		30		2	6.5	4-φ25			220	200		21.4
	40	260	175				125		92			75		32		3	6.5	4-φ27			240	231		32
	50	300	215				165		132			95		36		3	8	8-φ25			300	262		52
