工作原理

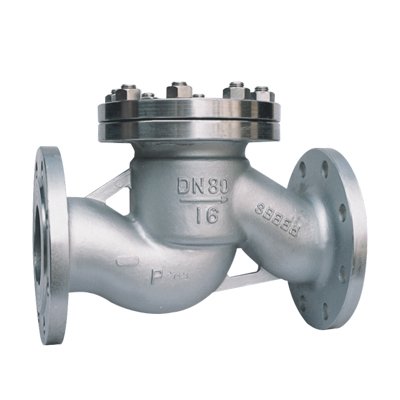

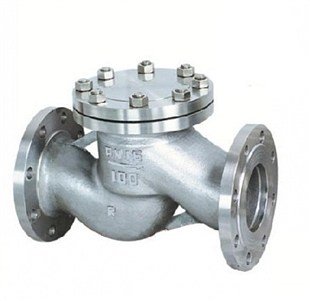

H41W型 PN16~PN250 ,150LB-2500LB升降式钢制止回阀适用于压力 1.6~25MPa/2.0-42.0MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,适用介质为水、油品、蒸汽、酸性介质等。不锈钢止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。
不锈钢止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。 不锈钢止回阀根据材质的不同,可以适用于各种介质的管路上。
工作特点
止回阀的工作特点是载荷变化大,启闭频率小,一投入关闭或开启状态,适用周期便很长,且不要求运动部件运动。但一旦又“切换”要求,则必须动之灵活,这一要求较常见的机械运动更为苛刻。由于止回阀在大多数实际使用中,定性地确定用于快速关闭,而在止回阀关闭的瞬间,介质是方向流动的,随着阀瓣的关闭,介质从大倒流速度迅速降至零,而压力则迅速升高,即产生可能对管路系统有破坏作用的“水锤”现象。对于多台泵并联适用的高压管路系统,止回阀的水锤问题更加突出。水锤是压力管道中瞬变流动中的一种压力波,它是由于压力管道中流体流速的变化而引起的压力升跃或下降的水力冲击现象。其产生的物理原因是流体的不可压缩性、流体运动惯性与管道弹性的综合作用结果。为了防止管道中的水锤隐患,多年来,人们在止回阀的设计中,采用了一些新结构、新材料,在保证止回阀适用性能的同时,将水锤的冲击力减至小方面取得了可喜的进展。
升降式止回阀的阀瓣坐落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少。
性能参数
型 号 |
公称压力 |
试验压力Test pressure |
工作温度(℃) |
适用介质 |
||
强度(水)Mpa |
密封(水)空气(Mpa) |
低压密封(空气)Mpa |
||||
H41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
硝 酸 类 |
||||||
H41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
ACETIC ACID |
醋 酸 类 |
||||||
H41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
NITRIC ACID |
硝 酸 类 |
主要连接尺寸规格
型 号 |
公称通径DN |
尺 寸(mm) |
||||||
L |
D |
D1 |
D2 |
H |
b |
Z-Φd |
||
H41W-16P(R) |
15 |
130 |
95 |
65 |
45 |
77 |
14 |
4-14 |
20 |
150 |
105 |
75 |
55 |
77 |
14 |
4-14 |
|
25 |
160 |
115 |
85 |
65 |
80 |
16 |
4-14 |
|
32 |
180 |
135 |
100 |
78 |
85 |
16 |
4-18 |
|
40 |
200 |
145 |
110 |
85 |
95 |
16 |
4-18 |
|
50 |
230 |
160 |
125 |
100 |
105 |
16 |
4-18 |
|
65 |
290 |
180 |
145 |
120 |
120 |
18 |
4-18 |
|
80 |
310 |
195 |
160 |
135 |
130 |
20 |
8-18 |
|
100 |
350 |
215 |
180 |
155 |
140 |
20 |
8-18 |
|
125 |
400 |
245 |
210 |
185 |
155 |
22 |
8-18 |
|
150 |
480 |
280 |
240 |
210 |
180 |
24 |
8-23 |
|
200 |
600 |
335 |
295 |
265 |
215 |
26 |
12-23 |
|
H41W-25P(R) |
15 |
130 |
95 |
65 |
45 |
77 |
16 |
4-14 |
20 |
150 |
105 |
75 |
55 |
77 |
16 |
4-14 |
|
25 |
160 |
115 |
85 |
65 |
80 |
16 |
4-14 |
|
32 |
180 |
135 |
100 |
78 |
85 |
18 |
8-18 |
|
40 |
200 |
145 |
110 |
85 |
95 |
18 |
8-18 |
|
50 |
230 |
160 |
125 |
100 |
105 |
20 |
8-18 |
|
65 |
290 |
180 |
145 |
120 |
120 |
21 |
8-18 |
|
80 |
310 |
195 |
160 |
135 |
130 |
22 |
8-18 |
|
100 |
350 |
230 |
190 |
160 |
140 |
24 |
8-23 |
|
125 |
400 |
270 |
220 |
188 |
155 |
28 |
8-25 |
|
150 |
480 |
300 |
250 |
218 |
180 |
30 |
8-25 |
|
200 |
600 |
360 |
310 |
278 |
215 |
34 |
12-25 |
