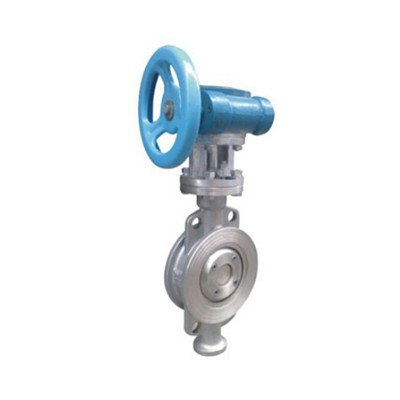

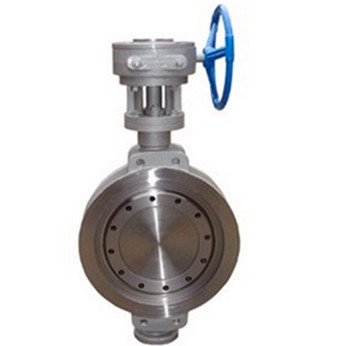

D373W不锈钢蝶阀

Name: D373W不锈钢蝶阀
Brand: 上海高阀SHGF

参数品牌：上海高阀SHGF

产品参数

品牌：上海高阀SHGF

型号：D373W

起订量：1

规格：DN50-1600

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

工作原理

D373W不锈钢蝶阀为偏心金属密封结构，密封形式为金属对金属密封，可调换金属密封圈对金属密封，不锈钢板与石墨复合板密封圈对金属密封。硬密封蝶阀的驱动形式除了电动之外还有：手动，蜗轮杆传动，气动等。硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。目前，硬密封蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到了较好地应用。阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

产品特点

1、本产品采用三偏心设计，即
（1）    阀杆中心与阀体中心线相对偏心
  （2）    阀杆中心与蝶板密封面相对偏心
（3）    蝶板密封面相对阀杆中心偏转一个角度
  由于这三个偏心，使阀门开启瞬间蝶板密封面圆周上各点可以同时脱离阀座，因而蝶板-阀座之间不产生平面间的相对摩擦，这样，既见效了操作力矩，提高了操作灵活性，而且提高了密封副的使用寿命
2、由于其偏心锥面的作用，在阀门关闭时，可以达到越关越紧，能够实现自锁，不会因驱动扭矩过大而使阀门关闭过位
3、由于这类阀门的蝶板密封面材料为了不锈钢与复合材料相结合，既能够保证密封面的强度，又保证了密封性能
4、该类产品反压密封性能实验可至少达到0.8MPa
5、蝶板与阀座之间通过“渐进式”来保持始终不变的密封效果，即密封副磨损后，可以通过蝶板位置的推进而补偿
6、阀杆安装牢固可靠，阀杆下部安装有固定环，不会发生穿出体外的意外情况
7、适用介质和工况：该产品可以在水、空气、煤气、油品、酸、碱等腐蚀性介质管道上使用；工作温度-30℃-+350℃
8、连接形式：法兰、对夹、焊接
传动方式：蜗轮蜗杆传动、电动、气动

性能参数

主要性能参数：
公称压力	PN 1.0/1.6/2.5Mpa
适用温度	≤425℃
适用介质	水、蒸汽、油品、煤气、天然气
主要零部件	阀体、阀瓣、密封圈、转轴、填料
主要材料	碳钢、不锈钢

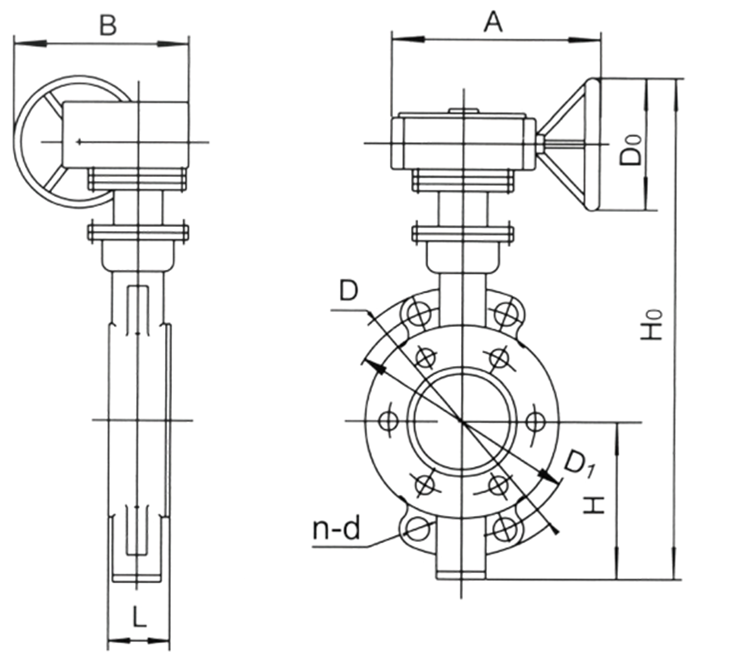

结构图

主要尺寸规格

PN1.0Mpa

规格size	L	D1	D	n-d	H	H0	A	B	D0	重量
mm	L	D1	D	n-d	H	H0	A	B	D0	Kg
DN50	43	125	165	4-18	115	418	200	200	160	13
DN65	46	145	185	4-18	125	442	200	200	160	16
DN80	64	160	200	8-18	130	453	220	200	160	21
DN100	64	180	220	8-18	145	475	240	200	160	26
DN125	70	210	250	8-18	175	522	260	200	160	31
DN150	76	240	285	8-22	180	638	280	280	240	35
DN200	89	295	340	8-22	215	705	320	280	240	41
DN250	114	350	395	12-22	250	775	360	280	240	54
DN300	114	400	445	12-22	290	955	460	420	310	65
DN350	127	460	505	16-22	305	990	500	420	310	100
DN400	127	515	565	16-26	340	1070	540	420	310	180
DN450	140	565	615	20-26	380	1145	580	420	310	210
DN500	152	620	670	20-26	410	1200	620	420	310	250
DN600	154	725	780	20-30	480	1350	660	420	310	370
DN700	165	840	895	24-30	535	1550	750	550	400	460
DN800	190	950	1015	24-33	590	1665	800	550	400	590
DN900	203	1050	1115	28-33	630	1726	850	550	400	730
DN1000	216	1160	1230	28-36	690	1965	1000	750	500	920
DN1200	254	1380	1455	32-39	875	2360	1050	750	500	1200
DN1400	279	1590	1675	36-42	975	2560	1050	750	600	1600
DN1600	318	1820	1915	40-48	1100	2780	1050	750	600	2100

PN1.6Mpa

规格size	L	D1	D	n-d	H	H0	A	B	D0	重量
mm	L	D1	D	n-d	H	H0	A	B	D0	Kg
DN50	43	125	165	4-18	115	418	200	200	160	15
DN65	46	145	185	4-18	125	442	200	200	160	17
DN80	64	160	200	8-18	130	453	220	200	160	23
DN100	64	180	220	8-18	145	475	240	200	160	28
DN125	70	210	250	8-18	175	522	260	200	160	34
DN150	76	240	285	8-22	180	638	280	280	240	38
DN200	89	295	340	12-22	215	705	320	280	240	44
DN250	114	355	405	12-22	250	775	360	280	240	58
DN300	114	410	460	16-26	290	955	460	420	310	73
DN350	127	470	520	16-30	305	990	500	420	310	150
DN400	127	525	580	20-30	340	1070	540	420	310	240
DN450	140	585	640	20-33	380	1145	580	420	310	280
DN500	152	650	715	20-36	410	1200	620	420	310	350
DN600	154	770	840	24-36	480	1350	660	420	310	470
DN700	165	840	910	24-39	535	1550	750	550	400	600
DN800	190	950	1025	28-39	590	1665	800	550	400	700
DN900	203	1050	1125	28-42	630	1725	850	550	400	840
DN1000	216	1170	1255	28-42	690	1965	1000	750	500	1100
DN1200	254	1390	1485	32-48	875	2360	1050	750	500	1300

PN2.5Mpa

规格size	L	D1	D	n-d	H	H0	A	B	D0	重量
mm	L	D1	D	n-d	H	H0	A	B	D0	Kg
DN50	43	125	165	4-18	112	260	200	200	160	15
DN65	46	145	185	8-18	115	280	200	200	160	17
DN80	64	160	200	8-18	120	355	220	200	160	23
DN100	64	190	235	8-22	140	390	240	230	160	28
DN125	70	220	270	8-26	170	490	260	200	160	35
DN150	76	250	300	8-26	180	630	260	280	240	40
DN200	89	310	360	12-26	210	690	320	280	240	50
DN250	114	370	425	12-30	240	830	360	280	240	68
DN300	114	430	485	16-30	290	930	460	420	310	80
DN350	127	490	555	16-33	320	1010	500	420	310	150
DN400	127	550	620	16-36	350	1070	540	420	310	250
DN450	140	600	670	20-36	380	1140	580	420	310	300
DN500	152	660	730	20-36	410	1200	620	420	310	370
DN600	154	770	845	20-39	470	1340	660	420	310	490
DN700	165	875	960	24-42	550	1600	750	550	400	630
DN800	190	990	1085	24-48	640	1780	800	550	400	720
DN900	203	1090	1185	28-48	710	1920	850	550	400	870
DN1000	216	1210	1320	28-56	770	1960	1000	750	500	1150
