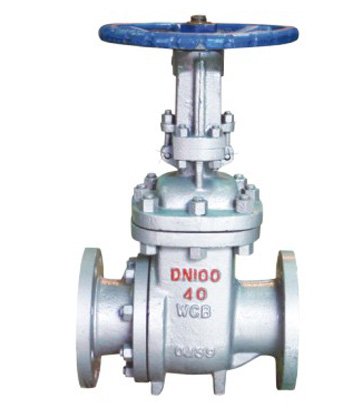

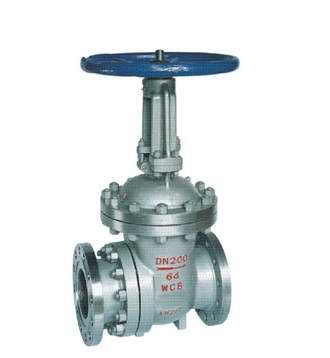

【产品用途】
凯时尊龙人生就是博生产的NPZ41H耐磨排渣闸阀适用于工作压力 1.6~6.4MPa，工作温度 0~100℃ 的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物 。

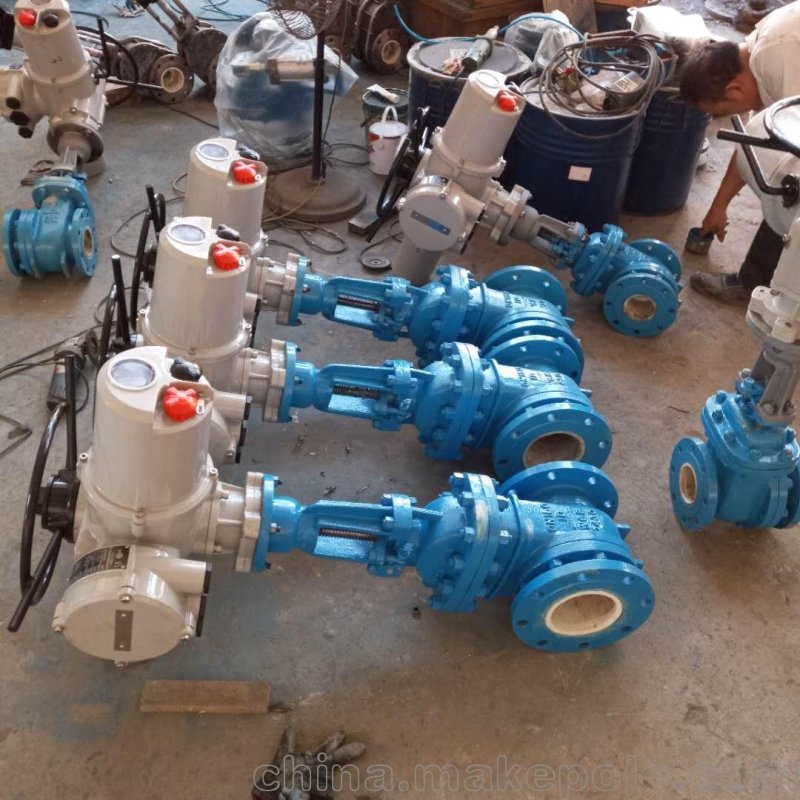

【产品特点】
1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接
2、启闭件采用半密封副强制密封，性能优良
3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠
4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻
5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性
6、中大口径设置滚动轴承，启闭轻松
【设计制造标准】
设计与制造：GB12234 GB3595
结构长度：GB12221
压力温度等级：GB9131 JB/T74 HG20604
连接法兰：JG/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092
【零件材料】
|
阀体 |
阀盖 |
支架 |
闸板 |
阀杆 |
阀座 |
密封圈 |
填料 |
阀杆螺母 |
|
WCB |
WCB |
WCB |
WCB+耐磨合金钢 |
2Cr13 |
WCB+耐磨合金钢 |
增强柔性石墨 |
增强柔性石墨 |
ZCuA110Fe3 |

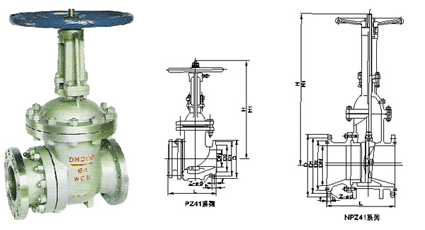

结构图
【主要外形和连接尺寸】
|
公称通径 |
主要外形尺寸和连接尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-d |
H |
D0 |
|
|
PZ41H-10C |
||||||||
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-18 |
398 |
250 |
|
65 |
270 |
180 |
145 |
120 |
18-3 |
4-18 |
438 |
250 |
|
80 |
280 |
195 |
160 |
135 |
18-3 |
4-18 |
456 |
300 |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-18 |
514 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-18 |
600 |
350 |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-23 |
680 |
350 |
|
200 |
400 |
3.35 |
295 |
265 |
26-3 |
8-23 |
800 |
400 |
|
250 |
450 |
390 |
350 |
320 |
28-3 |
12-23 |
840 |
400 |
|
300 |
500 |
440 |
400 |
368 |
28-4 |
12-23 |
990 |
450 |
|
350 |
550 |
500 |
460 |
428 |
30-4 |
16-23 |
1135 |
550 |
|
400 |
600 |
565 |
515 |
482 |
32-4 |
16-25 |
1410 |
600 |
|
PZ41H-16C |
||||||||
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
398 |
250 |
|
65 |
270 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
438 |
250 |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
456 |
300 |
|
100 |
300 |
230 |
190 |
160 |
20-3 |
8-Φ18 |
514 |
300 |
|
125 |
325 |
270 |
220 |
188 |
22-3 |
8-Φ18 |
600 |
350 |
|
150 |
350 |
300 |
250 |
218 |
24-3 |
8-Φ23 |
680 |
350 |
|
200 |
400 |
360 |
310 |
278 |
26-3 |
12-Φ23 |
800 |
400 |
|
250 |
450 |
425 |
370 |
332 |
30-3 |
12-Φ25 |
840 |
400 |
|
300 |
500 |
485 |
430 |
390 |
30-4 |
12-Φ25 |
990 |
450 |
|
350 |
550 |
550 |
490 |
448 |
34-4 |
16-Φ25 |
1135 |
550 |
|
400 |
600 |
610 |
550 |
505 |
36-4 |
16-Φ30 |
1410 |
600 |
|
PZ41H-25 |
||||||||
|
50 |
250 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
398 |
250 |
|
65 |
270 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
438 |
250 |
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
456 |
300 |
|
100 |
300 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
514 |
300 |
|
125 |
325 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
600 |
350 |
|
150 |
350 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
680 |
350 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
800 |
400 |
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
840 |
400 |
|
300 |
500 |
485 |
430 |
390 |
40-4 |
16-Φ30 |
990 |
550 |
|
350 |
550 |
550 |
490 |
448 |
44-4 |
16-Φ34 |
1135 |
600 |
|
400 |
600 |
610 |
550 |
505 |
48-4 |
16-Φ34 |
1410 |
700 |
