产品工作原理和用途:

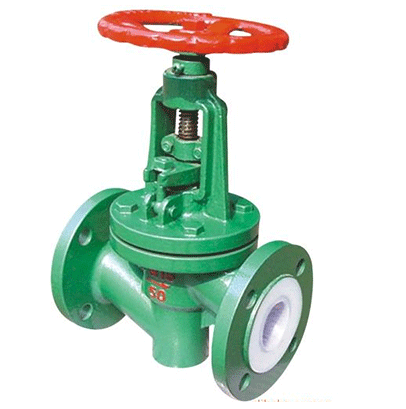

衬氟截止阀分为:直通式衬氟截止阀、直流式衬氟截止阀、角式衬氟截止阀,具有结构紧凑、启闭灵活、耐腐蚀性强,行程短(一般为公称通径1/4)等优点,应用在石油、化工等管路系统中做截断介质作用,但需要强调的是衬氟截止阀严禁做流量调节,以免节流口出产生的高速介质流冲蚀破坏密封面。
衬氟截止阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
产品结构特点:
1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通经1/4)等优点。应用在石油、化工等管路系统中做截断介质用,但塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。
产品性能参数:
衬里、阀座 |
适用温度(℃) |
适用介质 |
PTFE(F4) |
≤180 |
除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质 |
PCTFE(F3) |
≤120 |
|
FEP(F46) |
≤150 |
|
PFA(可熔性F4) |
≤180 |
|
PVDF(F2) |
≤100 |
|
RPTFE(RF4) |
≤180 |
产品主要零件材料:
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
碳不锈耐酸铸钢 |
||
Z |
C |
P |
R |
PL |
RL |
|
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
球体/阀杆 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
衬里/阀座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|||||
填料压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|||
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|||
阀杆螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
|||
紧固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
手柄 |
WCB |
WCB |
WCB |

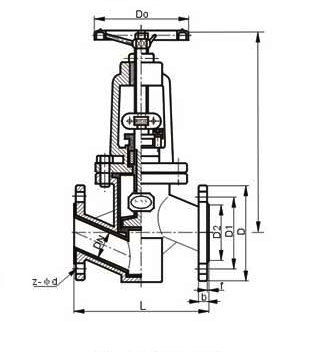

产品主要尺寸:
规格 |
L |
D |
D1 |
D2 |
f |
b |
n-d |
D0 |
H |
H1 |
|
DN |
NPS |
1.0MPa |
|||||||||
15 |
|
90 |
95 |
65 |
45 |
2 |
14 |
4-14 |
100 |
240 |
265 |
20 |
|
95 |
105 |
75 |
55 |
2 |
16 |
4-14 |
100 |
245 |
270 |
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-14 |
120 |
250 |
275 |
32 |
1 |
105 |
135 |
100 |
78 |
2 |
18 |
4-18 |
120 |
260 |
290 |
40 |
1 |
115 |
145 |
110 |
85 |
3 |
18 |
4-18 |
140 |
290 |
325 |
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-18 |
140 |
300 |
335 |
65 |
2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-18 |
160 |
355 |
400 |
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
4-18 |
160 |
400 |
450 |
100 |
4 |
175 |
215 |
180 |
155 |
3 |
22 |
8-18 |
180 |
455 |
495 |
125 |
5 |
200 |
245 |
210 |
185 |
3 |
24 |
8-18 |
180 |
530 |
560 |
150 |
6 |
225 |
280 |
240 |
210 |
3 |
24 |
8-23 |
240 |
605 |
650 |
200 |
8 |
275 |
335 |
295 |
265 |
3 |
26 |
8-23 |
240 |
650 |
770 |
250 |
10 |
325 |
390 |
350 |
320 |
3 |
28 |
12-23 |
280 |
680 |
800 |
300 |
12 |
375 |
440 |
400 |
368 |
4 |
28 |
12-23 |
280 |
710 |
835 |
1.6MPa |
|||||||||||
15 |
|
90 |
95 |
65 |
45 |
2 |
14 |
4-14 |
100 |
240 |
265 |
20 |
|
95 |
105 |
75 |
55 |
2 |
16 |
4-14 |
100 |
245 |
270 |
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-14 |
120 |
250 |
275 |
32 |
1 |
105 |
135 |
100 |
78 |
2 |
18 |
4-18 |
140 |
260 |
290 |
40 |
1 |
115 |
145 |
110 |
85 |
3 |
18 |
4-18 |
140 |
290 |
325 |
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-18 |
160 |
300 |
335 |
65 |
2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-18 |
180 |
355 |
400 |
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
8-18 |
240 |
400 |
450 |
100 |
4 |
175 |
215 |
180 |
155 |
3 |
24 |
8-18 |
240 |
455 |
495 |
125 |
5 |
200 |
245 |
210 |
185 |
3 |
26 |
8-18 |
280 |
530 |
560 |
150 |
6 |
225 |
280 |
240 |
210 |
3 |
28 |
8-23 |
320 |
605 |
650 |
200 |
8 |
275 |
335 |
295 |
265 |
3 |
30 |
8-23 |
360 |
650 |
770 |
2.5MPa |
|||||||||||
15 |
|
90 |
95 |
65 |
45 |
2 |
16 |
4-14 |
120 |
245 |
270 |
20 |
|
95 |
105 |
75 |
55 |
2 |
16 |
4-14 |
120 |
250 |
275 |
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-14 |
140 |
260 |
290 |
32 |
1 |
105 |
135 |
100 |
78 |
2 |
18 |
4-18 |
140 |
290 |
325 |
40 |
1 |
115 |
145 |
110 |
85 |
3 |
18 |
4-18 |
160 |
300 |
335 |
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-18 |
180 |
355 |
400 |
