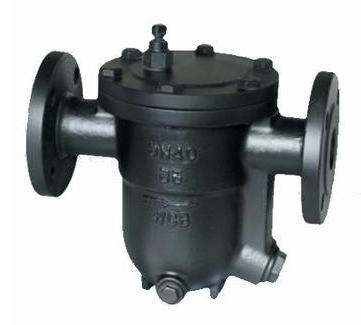

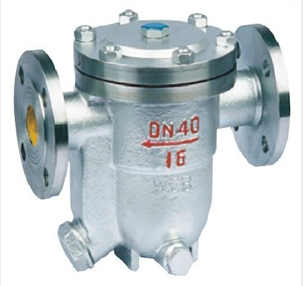

CS41H自由浮球式蒸汽疏水阀

分享
微信
新浪微博
QQ

分享到微信

×
自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降
参数品牌：上高SHGF
产品参数
品牌：上高SHGF
型号：CS41H
起订量：1
规格：DN15-50
单位：台
包装说明：木箱包装
我知道了
021-59974099
在线客服
客服
产品详情

产品工作原理和用途：

     自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。

      产品结构特点：

       ①能拓饱和凝结水，回执设备内不含有水先积聚，从而获得较高的加热效率。

       ②蒸汽压力变化时，不受影响，能连续工作性能稳定。

       ③漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好。

       ④自动排空气性能好。

       ⑤寿命长，浮球的整个球面都可以做密封面，无集中磨损。

产品性能参数：

工作压力

0.01MPa

节能效果

15-40%

过冷度≈

0℃

铸铁阀体允许温度

200℃

有负荷漏气率≈

0

铸铁阀体允许温度

425℃

允许背压率

80-85%

使用介质

蒸汽、凝结水

 产品主要零件材料：

主要零件

材料

阀体

碳钢

阀盖

碳钢

阀座

不锈钢

过滤器

不锈钢



产品主要尺寸：

型号(DN)

公称通径

L

H

D

T

G

C

n- Φ d

CS41H-150Lb

1/2"

15

210

175

89

12

35

60.5

4-15

3/4"

20

210

175

98

12

43

70

4-15

1"

25

210

175

108

12

51

79.5

4-15

CS41H-300Lb

1/2"

15

210

175

95

15

35

68.5

4-15

3/4"

20

210

175

117

16

43

62.5

4-19

1"

25

210

175

124

18

51

89

4-19

型号(DN)

公称通径

L

H

D

T

G

C

n- Φ d

CS41H-150Lb

1/2"

15

210

175

89

12

35

60.5

4-15

3/4"

20

210

175

98

12

43

70

4-15

1"

25

210

175

108

12

51

79.5

4-15

CS41H-300Lb

1/2"

15

210

175

95

15

35

68.5

4-15

3/4"

20

210

175

117

16

43

62.5

4-19

1"

25

210

175

124

18

51

89

4-19

型号(DN)

公称通径

公称压力PN(Mpa)

曹螺纹G/ln

外形尺寸(mm)

CS11H-16/25-3NL

15

1.5、2.5

G1/2

125

20

1.5、2.5

G3/4

125

25

1.5、2.5

G1/2

125

32

1.5、2.5

G1 1 / 4

200

40

1.5、2.5

G1 1 / 3

200

50

1.5、2.5

G2

200



CS41H自由浮球式蒸汽疏水阀CS41H自由浮球式蒸汽疏水阀CS41H自由浮球式蒸汽疏水阀
