产品工作原理和用途：

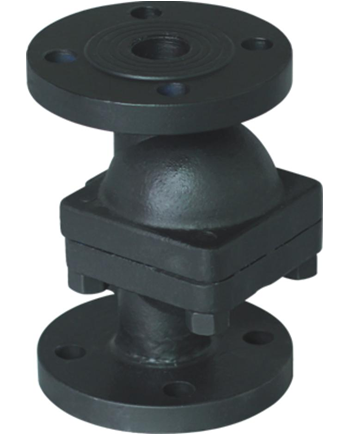

立式自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直；蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
产品结构特点：
①不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，性能稳定，过冷度为 0℃ ，能使加热设备达到较好工作效率
②该疏水阀能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
③该疏水阀有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
产品性能参数：
|
产品型号 |
公称压力(MPa) |
使用压力(MPa) |
允许温度（℃） |
|
CS11H-3HL |
1.6、2.5、4.0 |
0.01~4.0 |
300 |
|
CS41H-3NL |
1.6、2.5、4.0 |
0.01~4.0 |
300 |
产品主要零件材料:
|
主要零件 |
阀体 |
阀盖 |
阀片 |
阀帽 |
|
材料 |
铸钢 |
铸钢 |
不锈钢 |
不锈钢 |

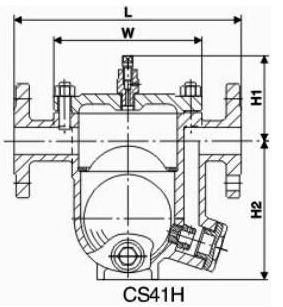

产品主要尺寸：
|
型号 |
通径 |
连接方式 |
外形尺寸 |
重量 |
|
|
H |
L |
||||
|
CS11H-16-ⅠL |
15 |
螺纹 |
120 |
84 |
2.2 |
|
20 |
120 |
84 |
2.2 |
||
|
25 |
120 |
84 |
2.2 |
||
|
CS41H-16-ⅠL |
15 |
法兰 |
150 |
84 |
4.5 |
|
20 |
150 |
84 |
4.5 |
||
|
25 |
150 |
84 |
4.5 |
||
|
CS11H-16-ⅡL |
15 |
螺纹 |
160 |
170 |
5.4 |
|
20 |
160 |
170 |
5.4 |
||
|
25 |
160 |
170 |
5.4 |
||
|
CS41H-16-ⅡL |
15 |
法兰 |
210 |
195 |
6.7 |
|
20 |
210 |
195 |
6.7 |
||
|
25 |
210 |
195 |
|
||
