YDAX47美标压力平衡式倒装油密封旋塞阀

Name: YDAX47美标压力平衡式倒装油密封旋塞阀
Brand: 上高SHGF

美标压力平衡式倒装油密封旋塞阀适用于公称压力CLASS150～1500LBS，工作温度-29～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

参数品牌：上高SHGF

产品参数

品牌：上高SHGF

型号：YDAX47

起订量：1

规格：DN15-350

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

产品工作原理和用途：

产品主要结构特点：

1、产品结构合理、密封可靠、性能优良、造型美观；

2、倒装压力平衡的结构，开关动作轻；

3、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；

4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

产品参数性能：

公称压力(LB)	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

产品主要零件材料：

名称	材质
双头螺栓	ASTM A194-2H、A194-8、A194-8M
六角螺母	ASTM A194-2H、A194-8、A194-8M
阀盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
垫片	柔性石墨+不锈钢
塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
阀体	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
阀杆	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
“O”型圈	丁腈橡胶NBR
填料	柔性石墨
填料压盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
加油嘴
止回阀
手柄	ASTM A47-32510、A216 WCB

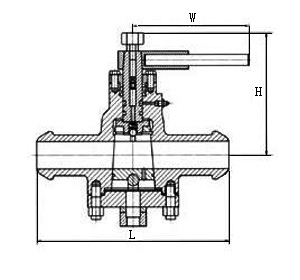

产品主要尺寸：

型号					YDAX47-150LB
压力等级					150LB
口径Size		mm			15			20			25			32			40			50			65			80			100				125				150				200				250				300			350
		in			1/2			3/4			1			11/4			11/2			2			21/2			3			4				5				6				8				10				12			14
L					108			117			127			140			165			178			190			203			229				254				267				292				330				356			381
H					180			180			185			200			210			215			250			270			300				340				365				400				450				510			590
W					400			400			500			500			600			600			820			820			300				300				320				320				350				380			380
重量（kg）					10			12			14			17			19			21			29			33			48				75				98				125				171				230			370
型号					YDAX47-300LB
压力等级					300LB
口径Size	mm				15		20			25			32			40			50			65			80					100				125				150				200				250			300		350
	in				1/2		3/4			1			11/4			11/2			2			21/2			3					4				5				6				8				10			12		14
L					140		152			165			178			190			216			241			283					305				381				403				419				457			502		762
H					180		180			185			200			210			215			250			270					300				340				365				400				450			510		590
W					400		400			500			600			600			820			1000			1000					300				300				320				320				350			380		380
重量（kg）					12		14			16			19			21			24			31			36					61				86				130				190				255			380		560
型号				YDAX47-600LB
压力等级				600LB
口径Size		mm		15			20			25			32			40			50			65			80			100				125				150				200				250				300		350
		in		1/2			3/4			1			11/4			11/2			2			21/2			3			4				5				6				8				10				12		14
L				165			190			216			229			241			292			330			356			432				508				559				660				787				838		889
H				180			180			185			200			210			215			250			270			300				340				365				400				450				510		590
W				400			400			500			500			600			600			820			820			300				300				320				320				350				380		380
重量（kg）				14			16			18			20			24			29			35			47			91				129				210				320				660				920		1250
型号			YDAX47-900LB
压力等级			900LB
口径Size	mm		15			20			25			32			40			50			65			80			100				125				150				200				250				300			350
	in		1/2			3/4			1			11/4			11/2			2			21/2			3			4				5				6				8				10				12			14
L			229			229			254			279			305			368			419			381			457				559				610				737				838				965			1029
H			180			180			185			200			210			215			250			270			300				340				365				400				450				510			590
W			400			400			500			60			600			820			1000			1000			300				300				320				320				350				380			380
重量（kg）			17			29			21			24			30			37			44			65			110				160				255				380				810				1050			1460
