ZDDX43德标卡套软密封旋塞阀

Name: ZDDX43德标卡套软密封旋塞阀
Brand: 上高SHGF

德标卡套式软密封旋塞阀适用于公称压力PN1.6-16MPa，工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上

参数品牌：上高SHGF

产品参数

品牌：上高SHGF

型号：ZDDX43

起订量：1

规格：DN15-350

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

产品工作原理和用途：

用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。软密封一般加有F4、F46、PVDF、PP、PO、PE等自润滑材料衬套，来减小密封副摩擦系数，使塞体运转灵活，使用寿命长。

德标卡套式软密封旋塞阀适用于公称压力PN1.6-16MPa，工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。常用于腐蚀性、剧毒及高危害介质等苛刻环境，严格禁泄漏的场合，以及阀门材料不会对介质形成污染的场合

产品结构特点：

1、产品结构合理、密封可靠、性能优良、造型美观。

2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。

3、阀门没有空腔给介质积聚。

4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。

5、双向流动，安装使用更方便。

6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

产品性能参数：

公称压力（MPa）	壳体试验压力（MPa	密封试验压力（MPa	适用温度（℃）	使用介质
1.6	2.4	1.76	≤180℃	水，蒸气，油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04
10.0	15.0	11.0
16.0	24.0	17.6

产品主要零件材料：

阀体	GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
卡套	PTFE
塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
垫片	柔性石墨+不锈钢
调整垫	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
阀盖	GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
调整螺栓	ASTM A193-B7,A320-B8,A193-B8M
六角螺母	ASTM A194-2H,A194-8,A194-8M
螺栓	ASTM A193-B7,A320-B8,A913-B8M
支架	Q235、WCB

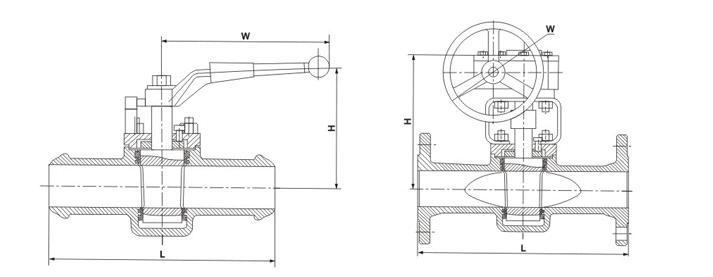

产品主要尺寸：

型号	ZDDX43-16
压力等级	PN16
口径	15		20		25		32			40		50		65		80		100		125		150	200	250		300		350
L	130		150		160		180			200		230		290		310		350		400		480	600	730		850		980
H	150		155		160		180			190		200		220		230		380		460		520	580	620		680		740
W	300		300		300		350			400		500		500		550		300		300		320	320	350		380		380
重量（kg）	9		10		11		13			14		19		23		27		43		62		75	155	222		390		580
型号		ZDDX43-25
压力等级		PN25
口径		15		20		25		32	40		50		65		80		100		125		150		200		250		300		350
L		130		150		160		180	200		230		290		310		350		400		480		600		730		850		980
H		150		155		160		180	190		200		220		230		380		460		520		580		620		680		740
W		300		300		300		350	400		500		500		550		300		300		320		320		350		380		380
重量（kg）		10		11		13		15	17		22		31		55		77		88		190		190		235		399		630

型号	ZDDX43-40
压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	12	14	18	21	24	29	33	39	75	103	146	251	337	521	720

型号	ZDDX43-64
压力等级	PN64
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	14	17	22	25	29	34	43	50	94	123	170	291	430	625	875
