产品工作原理与用途：

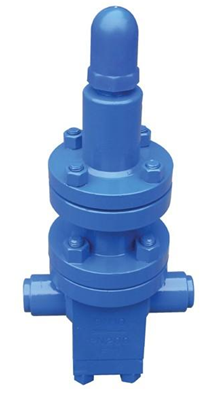

Y13H可调式蒸汽减压阀属于先导活塞式减压阀，由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。主要用于蒸汽管路，起减压稳压作用。
产品结构特点：
可调式减压阀是一种利用介质自身能量来调节管路的压力，通过调节减压导阀，控制主阀的出口压力，出口压力不因进口压力的变化而改变，亦不受出 口用水量的变化而改变出口压力。密封性能可靠，安装、维护、调试、检查方便，使用寿命长。
产品性能参数：
|
公称压力(Mpa) |
1.6 |
2.5 |
|
壳体试验压力(Mpa)* |
2.4 |
3.75 |
|
密封试验压力(Mpa) |
1.6 |
2.5 |
|
进口压力(Mpa) |
1.6 |
2.5 |
|
出口压力范围(Mpa) |
0.1-1.0 |
0.1-1.6 |
|
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
|
流量特性偏差(Mpa)△P2G |
GB12246-1989 |
|
|
压差 |
0.15 |
0.15 |
|
渗漏量 |
GB12245-1989 |
|
产品主要零件尺寸：
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 阀盘 |
2Cr13 |
|
缸套 |
2Cr13/25(镀硬铬) |
|
活塞 |
2Cr13/铜合金 |
|
活塞环 |
合金铸铁 |
|
导阀座 导阀杆 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
主阀弹簧 |
50CrVA |
|
导阀主弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
产品主要尺寸：
|
公称通径DN |
G |
L |
H |
Hl |
|
15 |
1/2' |
140 |
295 |
90 |
|
20 |
3-4' |
140 |
330 |
98 |
|
25 |
1' |
160 |
330 |
110 |
|
32 |
1-1/4' |
180 |
330 |
110 |
|
40 |
1-1/4' |
200 |
345 |
125 |
|
50 |
2' |
230 |
345 |
125 |
