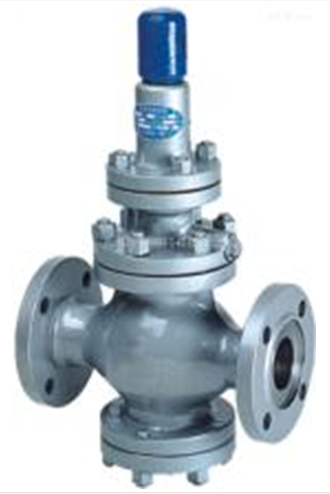

SY42AX煤矿 减压阀
产品工作原理和用途：
调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针方向转动调节螺钉,压缩调节弹簧,使膜片下移顶开付阀瓣,介质由a孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧.付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时主阀瓣在主阀瓣弹簧力的推动下上移,使主阀瓣与主阀座的间隙减小,介质流量随之减少,使阀后压力随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣和主阀座间隙增大,介质流量随之增加,使阀后压力随之增高达到新的平衡。煤矿 减压阀主要用于煤矿水管路，起减压稳压作用 .
产品结构特点：
本系列 减压阀 属于先导活塞式减压阀 。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
产品技术性能参数：
|
公称压力(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
壳体试验压力(MPa) |
1.5 |
2.4 |
3.75 |
6.0 |
9.6 |
|
密封试验压力(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
进口压力(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
出口压力范围(MPa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
0.3-3.2 |
0.5-4.0 |
|
压力特性偏差(MPa)△P2P |
GB12244-1989 |
||||
|
流量特性偏差(MPa)P2G |
GB12244-1989 |
||||
|
渗漏量 |
0 |
||||
|
工作温度 |
0℃-90℃ |
||||
产品主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
缸套 |
2Cr13/25(镀硬铬) |
|
活塞 |
2Cr13 |
|
O型圈 |
丁腈橡胶 |
|
密封圈 |
丁腈橡胶 |
|
膜片 |
夹织物丁腈橡胶 |
|
调节弹簧 |
60Si2Mn |
产品主要尺寸：
|
公称通径DN |
外 形 尺 寸 |
||
|
L |
H2 |
Hl |
|
|
15 |
160 |
225 |
90 |
|
20 |
160 |
265 |
98 |
|
25 |
180 |
265 |
110 |
|
32 |
200 |
265 |
110 |
|
40 |
220 |
320 |
125 |
|
50 |
250 |
320 |
125 |
|
65 |
280 |
325 |
130 |
|
80 |
310 |
385 |
160 |
|
100 |
350 |
385 |
170 |
|
125 |
400 |
430 |
200 |
|
150 |
450 |
430 |
210 |
|
200 |
500 |
560 |
240 |
|
250 |
650 |
690 |
290 |
|
300 |
800 |
800 |
335 |
|
350 |
850 |
880 |
375 |
|
400 |
900 |
980 |
405 |
|
450 |
900 |
1100 |
455 |
|
500 |
950 |
1130 |
465 |
