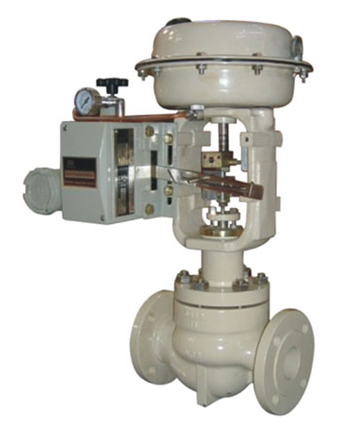

HCN低噪音笼式调节阀

Name: HCN低噪音笼式调节阀
Brand: 上高SHGF

HCN低噪音笼式调节阀可以降低可压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈S流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，噪音低。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。

参数品牌：上高SHGF

产品参数

品牌：上高SHGF

型号：HCN

起订量：1

规格：DN40-200

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

产品工作原理和用途：

用于石油精炼、石油化工，化肥、一般化学、钢铁，治金、造纸、电力、轻工等自动化控制过程中。

产品结构特点：

1、实现了更大的cv值与更广的可调比性:从独特的流体分析中产生的S形构造阀体，能够抑制因流路形状复杂而产生涡流以及因流路忽然扩大而引起复杂不规则流动等现象，从而带来较好的介质流动，另外，笼式阀中的导流翼能将套筒周围产生的不稳定流体较好地导入套筒中，由于这些特点，使CV3000系列调节阀与原V系列调节阀相比具有CV值增加30％，另外可调比从30：1扩大到50：1(加附件可达75：1)，因而可以用于更大范围下负载变动的控制。

2、高精度流量特性能带来“理想”的流动:采用高精度流量特性曲线作为标准技术参数，理论上实现“理想”的流动．使过程增益稳定,计算机模拟，阀门开度进行过程控制条件下，可以实现柔性控制。

3、体积小、重量轻:CV3000系列调节阀由于采用简易机械结构的多弹簧型小型大输出力的薄膜执行机构或精小电子电动执行机构，从而成功地大幅度降低高度，实现小型化，CV3000型调节阀与原V型系列调节阀相比可实现30％—40％的小型化，轻型化，对空间的有效利用作出了贡献。

产品性能参数：

公称通径	DN40-DN300 (11/2″-12″)	阀作用型式	气关式（正作用执行机构）或气开式（反作用执行机构）
公称压力	PN1.0～PN6.4MPa(CLASS125Lb～CLASS600Lb)(10K～40K)	附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构
连接方式	法兰、对焊、承插焊	阀体型式	直通单座套筒型铸造球型阀
适用温度	常温型（P）：-17～+230℃。伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃。伸长Ⅱ型（E2I）：-100～-45℃。伸长Ⅱ型（E2W）：-196～-100℃	阀芯型式	压力平衡型阀芯。分离式、多孔型二级节流结构套筒
驱动方式	气动	流量特性	线性特性
机构型式	多弹簧气动薄膜执行机构	泄漏量	金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976V级
弹簧范围	20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）	回差	全行程的≤1%(带定位器)，≤3%（不带定位器）
供气压力	140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）	基本误差	全行程的≤±1%(带定位器)， ≤±5%（不带定位器）
气源接口	Rc1/4”	可调范围	25：1或50：1
环境温度	-30～+70℃

产品主要零件材料：

零件名称	阀体、阀盖	膜片	密封
主要材料	碳钢、不锈钢、铬钼钢、钛	乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布	不锈钢、不锈钢堆焊司太利合金、钛和耐腐蚀合金、聚四氟乙烯

产品主要尺寸：

法兰距mm

公称通径	A
公称通径	ANSI 125 FF ANSI 150 RF JIS 10K FF RF PN1.6	JIS 16K RF	ANSI 300 RF JIS 20K RF JIS 30K RF PN4.0	ANSI 600RF JIS 40K RF PN6.4	JIS 16K 沟槽型嵌入型	JIS 20 沟槽型嵌入型	JIS 30K 沟槽型嵌入型	JIS 40K 沟槽型嵌入型
40	222	231	235	251	235	236	248	251
50	254	263	267	286	265	267	276	286
65	276	288	292	311	290	292	303	311
80	298	313	317	337	310	317	326	337
100	352	364	368	394	360	368	379	394
150	451	465	473	508	475	473	486	508
200	543	560	568	610	570	568	580	610

公称通径	A
公称通径	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	ANSI 300 LG	ANSI 600 LG	ANSI 150 SW、BW	ANSI 150、600 SW、BW
40	235	248	251	244	248	251	251
50	267	283	289	276	283	286	286
65	289	308	314	302	308	311	311
80	311	333	340	327	333	337	337
100	365	384	397	378	391	394	394
150	464	489	511	483	505	473	508
200	556	584	613	578	606	568	610

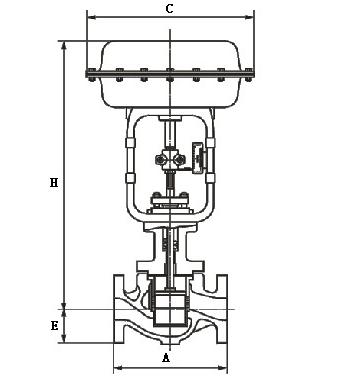

外形尺寸：

公称通径	执行机构	H				C	φB	E
公称通径	执行机构	常温型（P）	伸长Ⅰ型（E1）	伸长Ⅱ型（E2I）	伸长Ⅱ型（E2W）	C	φB	E
40	LHA1D、R	425	590	705	945	230	218	70
	LHA2D、R	500	665	780	1020	281	267
	LHA3D、R	590	760	875	1140	363	350
50	LHA1D、R	425	595	710	950	230	218	80
	LHA2D、R	500	670	785	1025	281	267
	LHA3D、R	595	765	875	1140	363	350
65	LHA2D、R	575	745/755	880	1130	281	267	88
	LHA3D、R	630	800/810	930	1180	363	350
	LHA4D、R	865	1035/1045	1165	1495	520	470
80	LHA2D、R	580	755/765	900	1135	281	267	98
	LHA3D、R	635	810/820	955	1190	363	350
	LHA4D、R	870	1045/1055	1190	1505	520	470
100	LHA2D、R	610	810/870	915	1150	281	267	113
	LHA3D、R	660	860/870	1020	1205	363	350
	LHA4D、R	890	1100/1110	1255	1520	520	470
	LVA5R	1420	1635	1820	2050	-	620
	LVA6R	1160	1375	1560	1790	-	445
150	LHA3D、R	785	1020/1045	1250	1385	363	350	170
	LHA4D、R	955	1190/1215	1425	1570	520	470
	LVA5R	1480	1740	1980	2110	-	620
	LVA6R	1220	1480	1720	1850	-	445
200	LHA4D、R	1090	1350	1580	1710	520	470	220
200								220
