产品工作原理和用途:
KHSC电动套筒调节阀适用于高压差级易产生闪蒸空化的场合,是一种高性能的单座调节阀,坚固的套筒保护阀体不受阀蒸和空化的破坏。阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。阀芯导向面积大,抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。
产品结构特点:
①采用平衡式结构, 阀前后介质压差对阀瓣产生的不平衡力非常小, 相同工况下同类型阀门所需要的执行机构推力小, 所以其阀杆直径比单座非平衡阀设计或选择更小。
②阀杆与填料之间的摩擦力比较小, 减小了阀门动作的阻力, 且阀杆和填料的磨损也小, 使用寿命增加。另外, 较小直径的阀杆在中高温时热胀冷缩变化量小, 避免了在中高温时阀杆与填料之间摩擦力增大或互相抱卡塞住的情况发生。
③由于新型套筒阀是平衡式结构, 与非平衡式的直通单座阀比较, 所配置的执行机构可以比较小, 但却可以克服比直通单座调节阀高的介质压差。例如, DN200/ DN250/ DN300 的新型套筒调节阀只需配置C60 气缸式执行机构, 不需要更大的气缸执行机构。较大阀座直径时, 允许工作压差是相同配置直通单座调节阀的2 倍左右, 也可配置薄膜式执行机构和防爆电动执行机构。
④新型套筒调节阀采用自对中无螺纹卡入式阀座结构和模块化设计, 阀门拆装方便, 并能达到Ⅳ级以上泄漏量标准。
⑤在150℃以下时, 金属硬密封可以达到Ⅳ级以上泄漏量标准, 聚四氟乙烯软密封可以达到Ⅵ级泄漏量标准。DN200/ DN250/ DN300 的新型套筒调节阀使用寿命高于直通单座调节阀。
产品性能参数:
公称通径 |
DN40-DN300 (11/2″-12″) |
阀作用型式 |
气关式(正作用执行机构)或气开式(反作用执行机构) |
公称压力 |
PN1.0~PN6.4MPa(CLASS125Lb~CLASS600Lb)(10K~40K) |
附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构 |
连接方式 |
法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型 |
阀体型式 |
直通单座套筒型铸造球型阀 |
适用温度 |
常温型(P):-17~+230℃。伸长Ⅰ型(E1):-45~-17℃ +230~+566℃。伸长Ⅱ型(E2I):-100~-45℃。伸长Ⅱ型(E2W):-196~-100℃ |
阀芯型式 |
单座套筒式柱塞型阀芯 |
驱动方式 |
气动 |
流量特性 |
线性特性 |
机构型式 |
多弹簧气动薄膜执行机构 |
泄漏量 |
金属阀座:小于阀额定容量的0.01%,符合ANSI
B16.104-1976IV级 |
弹簧范围 |
20~100、80~240kPa(LHA,LVA5型),190~350、190~400kPa(LVA6型) |
回差 |
全行程的≤1%(带定位器),≤3%(不带定位器) |
供气压力 |
140~400kPa(LHA型)、140~280kPa(LVA5型)400~500kPa(LVA6型)、300~500kPa(LVP型)
|
基本误差 |
全行程的≤±1%(带定位器), ≤±5%(不带定位器) |
气源接口 |
Rc1/4” |
可调范围 |
25:1或50:1
|
环境温度 |
-30~+70℃ |
套筒形式 |
分离式套筒 |
产品主要零件材料:
填料 |
阀体、阀盖 |
膜片 |
密封圈 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
丁腈橡胶 |
产品主要尺寸:
法兰距mm
公称通径 |
A |
|||||||
ANSI 125FF、PN1.6 |
JIS 16K RF |
ANSI
300RF |
JIS 600 RF |
JIS
16K |
JIS
20K |
JIS
30K |
JIS
40K |
|
40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |
注:法兰距符合IEC534-3标准
公称通径 |
A |
||||||
ANSI
150 |
ANSI
300 |
ANSI
600 |
ANSI
300 |
ANSI
600 |
ANSI
150 |
ANSI
150、600 |
|
40 |
235 |
248 |
251 |
244 |
248 |
251 |
251 |
50 |
267 |
283 |
289 |
276 |
283 |
286 |
286 |
65 |
289 |
308 |
314 |
302 |
308 |
311 |
311 |
80 |
311 |
333 |
340 |
327 |
333 |
337 |
337 |
100 |
365 |
384 |
397 |
378 |
391 |
394 |
394 |
150 |
464 |
489 |
511 |
483 |
505 |
473 |
508 |
200 |
556 |
584 |
613 |
578 |
606 |
568 |
610 |

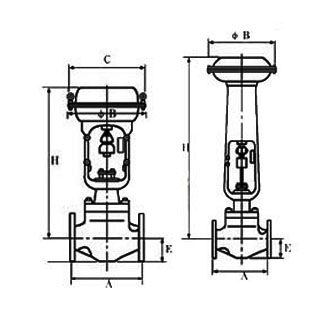

产品外形尺寸:
公称 |
执行机构 |
H |
C |
φB |
E |
|||
常温型(P) |
伸长Ⅰ型(E1) |
伸长Ⅱ型(E2I) |
伸长Ⅱ型(E2W) |
|||||
40 |
LHA1D、R |
425 |
590 |
705 |
945 |
230 |
218 |
70 |
LHA2D、R |
500 |
665 |
780 |
1020 |
281 |
267 |
||
LHA3D、R |
590 |
760 |
875 |
1140 |
363 |
350 |
||
50 |
LHA1D、R |
425 |
595 |
710 |
950 |
230 |
218 |
80 |
LHA2D、R |
500 |
670 |
785 |
1025 |
281 |
267 |
||
LHA3D、R |
595 |
765 |
875 |
1140 |
363 |
350 |
||
65 |
LHA2D、R |
575 |
745/755 |
880 |
1130 |
281 |
267 |
88 |
LHA3D、R |
630 |
800/810 |
930 |
1180 |
363 |
350 |
||
LHA4D、R |
865 |
1035/1045 |
1165 |
1495 |
520 |
470 |
||
80 |
LHA2D、R |
580 |
755/765 |
900 |
1135 |
281 |
267 |
98 |
LHA3D、R |
635 |
810/820 |
955 |
1190 |
363 |
350 |
||
LHA4D、R |
870 |
1045/1055 |
1190 |
1505 |
520 |
470 |
||
100 |
LHA2D、R |
610 |
810/870 |
915 |
1150 |
281 |
267 |
113 |
LHA3D、R |
660 |
860/870 |
1020 |
1205 |
363 |
350 |
||
LHA4D、R |
890 |
1100/1110 |
1255 |
1520 |
520 |
470 |
||
LVA5D |
1300 |
1515 |
1710 |
1940 |
- |
620 |
||
LVA5R |
1420 |
1635 |
1820 |
2050 |
- |
620 |
||
LVA6R |
1160 |
1375 |
1560 |
1790 |
- |
445 |
||
LVP5 |
940 |
1155 |
1340 |
1570 |
- |
345 |
||
150 |
LHA3D、R |
785 |
1020/1045 |
1250 |
1385 |
363 |
350 |
170 |
LHA4D、R |
955 |
1190/1215 |
1425 |
1570 |
520 |
470 |
||
LVA5D |
1360 |
1620 |
1870 |
2000 |
- |
620 |
||
LVA5R |
1480 |
1740 |
1980 |
2110 |
- |
620 |
||
LVA6R |
1220 |
1480 |
1720 |
1850 |
- |
445 |
||
LVP5 |
1000 |
1260 |
1500 |
1630 |
- |
345 |
||
LVP6 |
1210 |
1470 |
1710 |
1840 |
- |
445 |
||
LVP7 |
1290 |
1550 |
1790 |
1920 |
- |
545 |
||
200 |
LHA4D、R |
1090 |
1350 |
1580 |
1710 |
520 |
470 |
220 |
LVA5D |
1475 |
1740 |
2025 |
2155 |
- |
620 |
||
LVA5R |
1585 |
1850 |
2145 |
2275 |
- |
620 |
||
LVP5 |
1165 |
1425 |
1665 |
1795 |
- |
345 |
||
LVP6 |
1375 |
1635 |
1875 |
2005 |
- |
445 |
||
LVP7 |
1455 |
1715 |
1955 |
2085 |
- |
545 |
