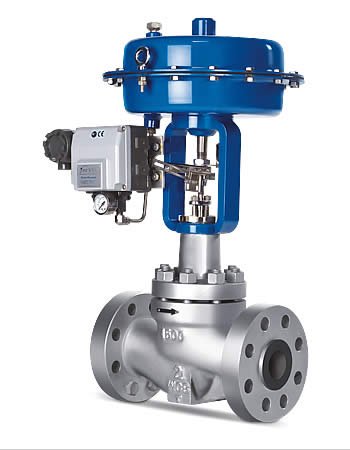

ZJHPF气动衬氟调节阀

Name: ZJHPF气动衬氟调节阀
Brand: 上高SHGF

ZJHPF46系列防腐调节阀是由气动薄膜执行机构或由电动执行机构和直通单座衬氟塑阀两部分组成。该阀接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯，高压衬氟塑工艺，又采用聚四氟乙烯波纹管密封。具有对酸、碱、王水等腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而适用于化工、冶金、医药等行业中。

参数品牌：上高SHGF

产品参数

品牌：上高SHGF

型号：ZJHPF

起订量：1

规格：DN20-300

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

产品工作原理和用途：

产品结构特点：

1.耐腐性好：阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯，能耐强腐蚀性流体。

2.密封性能好：采用聚四氟乙烯波纹管和填料双重密封。

3.泄漏量少：由于阀芯、阀座是软密封的泄漏量远远低于Ⅳ级标准。

4.调节精度高：采用精小型的气动执行机构和电动执行机构，体积小，重量轻。

产品性能参数：

阀座直径mm			20				25	40		50	65	80	100	150		200
公称通径mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数kv		直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
公称压力MPa			0.6 1.6 4.0 6.4
行程mm			16					25			40			60
流量特性			直线、等百分比
介质温度℃			-20～200(常温型)、-40～+250、-40～250（中温型）
法兰尺寸			法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
法兰型式			铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
阀体材质	PN (MPa)	0.6,1.6	HT200
		4.0,6.0	WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti
上阀盖型式			普通式（常温型），热片式（中温型）
可调比			50:1

产品主要零件材料：

零件名称	材料
阀体上阀盖	HT200
	ZG230-450
	ZG1Cr18Ni9Ti
	ZG0Cr18Ni12Mo2Ti
阀芯、阀座	1Cr18Ni9
阀芯、阀座	0Cr18Ni12Mo2Ti
填料	聚四氟乙烯
膜片	丁晴橡胶夹增强涤沦织物
压缩弹簧	60Si2Mn
膜盖	A3

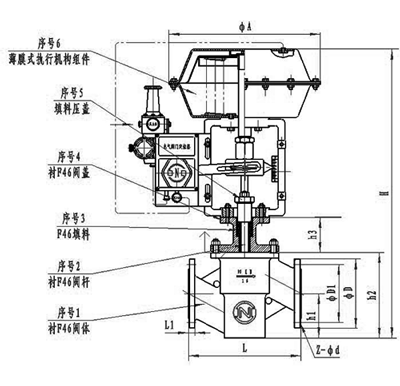

产品主要尺寸：

DN	L			H		H1				重量(Kg)		φA
DN	PN6	PN40	PN64	普通	高温	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
20	181	194	206	398	548	45	52	52	65	19	23	285
25	185	197	210	410	560	50	57	57	70	20	24	285
40	222	235	251	455	620	65	75	75	85	26	35	285
50	254	567	586	457	627	70	82	82	90	30	40	285
65	276	292	311	610	790	80	92	92	100	47	66	360
80	298	317	337	622	807	95	100	100	107	55	78	360
100	352	368	394	640	850	105	110	117	125	65	99	360
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600	600	650	890	1150	160	170	187	207	175	250	470
250	730	730	780	1203	1523	187	202	225	235	350	470	580
300	850	850	900	1234	1554	220	230	257	265	500	660	580

ZJHPF气动衬氟调节阀

品牌：上高SHGF

型号：ZJHPF

起订量：1

规格：DN20-300

单位：台

包装说明：木箱包装

021-59974099

在线客服

产品详情

产品工作原理和用途：

产品结构特点：

1.耐腐性好：阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯，能耐强腐蚀性流体。

2.密封性能好：采用聚四氟乙烯波纹管和填料双重密封。

3.泄漏量少：由于阀芯、阀座是软密封的泄漏量远远低于Ⅳ级标准。

4.调节精度高：采用精小型的气动执行机构和电动执行机构，体积小，重量轻。

产品性能参数：

阀座直径mm			20				25	40		50	65	80	100	150		200
公称通径mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数kv		直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
公称压力MPa			0.6 1.6 4.0 6.4
行程mm			16					25			40			60
流量特性			直线、等百分比
介质温度℃			-20～200(常温型)、-40～+250、-40～250（中温型）
法兰尺寸			法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
法兰型式			铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
阀体材质	PN (MPa)	0.6,1.6	HT200
		4.0,6.0	WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti
上阀盖型式			普通式（常温型），热片式（中温型）
可调比			50:1

产品主要零件材料：

零件名称	材料
阀体上阀盖	HT200
	ZG230-450
	ZG1Cr18Ni9Ti
	ZG0Cr18Ni12Mo2Ti
阀芯、阀座	1Cr18Ni9
阀芯、阀座	0Cr18Ni12Mo2Ti
填料	聚四氟乙烯
膜片	丁晴橡胶夹增强涤沦织物
压缩弹簧	60Si2Mn
膜盖	A3

产品主要尺寸：

DN	L			H		H1				重量(Kg)		φA
DN	PN6	PN40	PN64	普通	高温	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
20	181	194	206	398	548	45	52	52	65	19	23	285
25	185	197	210	410	560	50	57	57	70	20	24	285
40	222	235	251	455	620	65	75	75	85	26	35	285
50	254	567	586	457	627	70	82	82	90	30	40	285
65	276	292	311	610	790	80	92	92	100	47	66	360
80	298	317	337	622	807	95	100	100	107	55	78	360
100	352	368	394	640	850	105	110	117	125	65	99	360
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600	600	650	890	1150	160	170	187	207	175	250	470
250	730	730	780	1203	1523	187	202	225	235	350	470	580
300	850	850	900	1234	1554	220	230	257	265	500	660	580
