产品工作原理和用途:

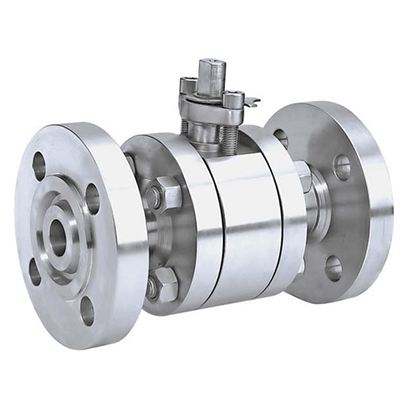

Q41N锻钢法兰式高压球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门,密封件嵌于不锈钢阀座内,金属阀座尾端设有弹簧,当密封面磨损或者烧毁时,在弹簧作用下推动阀座与球体形成金属密封。其具有独特的自动泄压功能,当阀门中腔介质压力超过弹簧预紧力,出口端阀座后退脱离球体,达到自动泄压效果,泄压后阀座自动复位,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到较好的应用。
产品结构特点:
1、本产品部件均为锻件。
2、采用下装式阀杆,设置倒密封结构,确保填料处可靠密封及防止阀杆脱出。
3、采用镶嵌式阀座。阀座背后设置O型圈,确保介质不外漏。
产品性能参数:
公称压力PN |
16 |
32 |
MPa |
强度试验压力PT |
24 |
48 |
MPa |
低压密封试验力 |
0.6 |
MPa |
|
高压密封试验力 |
17.6 |
35.2 |
MPa |
适用介质 |
水、油品、蒸汽 |
||
适用温度 |
-40~80℃ |
产品主要零件材料:
零件名称 |
材质 |
|
GB |
ASTM |
|
阀体、阀盖 |
WCB |
A216-WCB |
密封圈 |
尼龙 |
尼龙 |
球体 |
1Cr18Ni9Ti |
SS 304 |
阀座、阀杆 |
2Cr13 |
A246-416 |
O形圈 |
橡胶 |
橡胶 |
双头螺栓 |
35CrMoA |
A193-B7 |
产品主要尺寸:
公称 |
公称 |
主要尺寸 |
||||||||||||||
L |
L1 |
D |
D1 |
H |
W |
M |
D2 |
b |
Z-Φd |
|||||||
法兰 |
对焊 |
法兰 |
对焊 |
法兰 |
对焊 |
法兰 |
对焊 |
法兰 |
对焊 |
法兰 |
||||||
16.0 |
10 |
210 |
150 |
52 |
60 |
95 |
90 |
60 |
18 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-18 |
15 |
230 |
170 |
62 |
70 |
95 |
100 |
60 |
23 |
85 |
62 |
220 |
M24×2 |
20 |
20 |
3-18 |
|
20 |
240 |
190 |
73 |
80 |
105 |
110 |
68 |
29 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-18 |
|
25 |
260 |
205 |
77 |
95 |
105 |
115 |
68 |
36 |
100 |
80 |
250 |
M33×2 |
28 |
22 |
3-18 |
|
32 |
300 |
230 |
100 |
110 |
115 |
150 |
80 |
43 |
120 |
96 |
300 |
M42×2 |
38 |
24 |
4-18 |
|
40 |
|
260 |
110 |
120 |
165 |
170 |
115 |
49 |
150 |
111 |
400 |
M52×2 |
48 |
30 |
6-26 |
|
50 |
400 |
330 |
130 |
140 |
165 |
200 |
115 |
61 |
165 |
128 |
450 |
M64×3 |
58 |
32 |
6-26 |
|
65 |
490 |
360 |
140 |
150 |
200 |
225 |
145 |
80 |
180 |
180 |
500 |
M80×3 |
74 |
40 |
6-29 |
|
80 |
580 |
380 |
150 |
160 |
225 |
270 |
170 |
105 |
200 |
200 |
600 |
M100×3 |
94 |
50 |
6-33 |
|
100 |
620 |
430 |
178 |
188 |
260 |
320 |
195 |
118 |
245 |
245 |
800 |
M125×4 |
115 |
60 |
6-36 |
|
32.0 |
10 |
210 |
150 |
52 |
60 |
95 |
90 |
60 |
18 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-18 |
15 |
230 |
170 |
62 |
70 |
105 |
100 |
68 |
23 |
85 |
62 |
220 |
M33×2 |
28 |
20 |
3-18 |
|
20 |
240 |
190 |
73 |
80 |
105 |
110 |
68 |
29 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-18 |
|
25 |
260 |
205 |
77 |
95 |
115 |
115 |
80 |
36 |
100 |
80 |
250 |
M42×2 |
35 |
25 |
4-18 |
|
32 |
300 |
230 |
100 |
110 |
165 |
150 |
115 |
43 |
120 |
96 |
300 |
M52×2 |
41 |
30 |
4-22 |
|
40 |
350 |
260 |
110 |
120 |
165 |
170 |
115 |
49 |
150 |
111 |
400 |
M64×3 |
47 |
35 |
6-26 |
|
50 |
400 |
330 |
130 |
140 |
200 |
200 |
145 |
61 |
165 |
128 |
450 |
M80×3 |
70 |
40 |
6-29 |
|
65 |
490 |
360 |
140 |
150 |
225 |
225 |
170 |
80 |
180 |
180 |
500 |
M100×3 |
90 |
50 |
6-33 |
|
80 |
580 |
380 |
150 |
160 |
260 |
270 |
195 |
105 |
200 |
200 |
600 |
M125×4 |
112 |
55 |
6-36 |
|
100 |
620 |
430 |
178 |
188 |
300 |
320 |
235 |
118 |
245 |
245 |
800 |
M155×4 |
135 |
65 |
8-36 |
