KD643H气动煤气切断蝶阀

KD643H气动煤气切断蝶阀也叫煤气快速切断阀，根据用户的实际工况而设计的新一代速切断蝶阀。是管路遇紧急情况用的停车切断保护阀。气动速切断蝶阀由金属密封三偏心蝶阀与单作用弹簧复位执行器组成，具有快关的特性，关闭时间1秒以内，应用于加热炉煤气、高炉煤气、转炉煤气、除尘及可燃性气体管道中要求切断场合。

021-59974099

在线客服

客服

产品详情

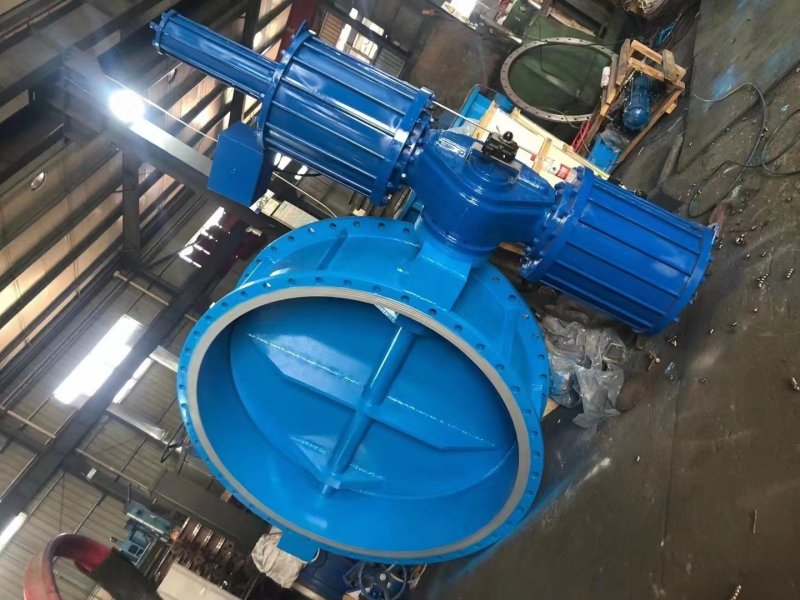

KD643H气动煤气快速切断蝶阀

产品概述

KD643H气动煤气快速切断蝶阀也叫煤气快速切断阀，根据用户的实际工况而设计的新一代快速切断蝶阀。是管路遇紧急情况用的停车切断保护阀。气动快速切断蝶阀由金属密封三偏心蝶阀与单作用弹簧复位执行器组成，具有快关的特性，***短关闭时间1秒以内，广泛应用于加热炉煤气、高炉煤气、转炉煤气、除尘及可燃性气体管道中要求快速切断场合。

气动煤气快速切断蝶阀其特点;

（1）采用橡胶密封圈，密封性能好，无泄漏；

（2）采用双偏心锥形密封结构，采用越大越紧的密封机构及密封副磨损自动补尝功能：

（3）采用双作用气缸推动，启闭力矩大、动作速度快，阀门启闭迅速，流阻损失小。

（4）气缸采用缓冲设计，提高了使用寿命；气缸上装有消声器，以减小噪音对环境的污染。适用于高炉煤气、转炉煤气等可燃性气体管道中要求快速切断场合。

气动煤气快速切断蝶阀主要性能：
公称压力：0.10MPa
强度试验压力：0.15MPa
密封试验压力：0.11MPa
适用温度：≤200℃
适用介质：加热炉煤气、高炉煤气、转炉煤气等
单程启闭时间：DN≤1200，S≤2秒；DN≥1400，S≤3.5秒

气动煤气快速切断蝶阀要主零件材料：

零件名称	阀体、蝶板	密封圈	阀座	填料
材料	碳钢	橡胶	不锈钢	石墨盘根、柔性石墨

气动煤气快速切断蝶阀主要外形及连接尺寸表

DN	D	D1	b	n-φd	L	H	H1	B1	B2	进气口	参考重量
200	320	280	22	8-118	152	1240	250	480	480	Rc1/2″	350
250	375	335	24	12-18	165	1300	275	480	480	Rc1/2″	420
300	440	395	24	12-22	178	1380	300	650	650	Rc1/2″	500
350	490	445	24	12-22	190	1440	326	650	650	Rc1/2″	600
400	540	495	24	16-22	216	1500	350	650	650	Rc1/2″	800
450	595	550	26	16-22	222	1550	375	780	400	Rc3/4	1000
500	645	600	26	20-22	229	1600	410	780	400	Rc3/4	1200
600	755	705	26	20-26	267	1700	460	780	400	Rc3/4	1410
700	860	810	26	24-26	292	1800	510	950	500	Rc3/4″	1550
800	975	920	26	24-30	318	1900	570	950	500	Rc1″	1650
900	1075	1020	26	24-30	330	2010	630	950	950	Rc1″	1825
1000	1175	1120	26	28-30	410	2130	680	950	950	Rc1″	2130
1200	1375	1320	26	32-30	470	2350	780	950	950	Rc1″	2520

气动煤气快速切断蝶阀主要外形及连接尺寸表

DN	D	D1	b	L	L1	L2	L3	H	n-φd	进气口	参考重量
1400	1575	1520	26	530	1010	1100	2700	1450	36-30	M33×2	3150
1600	1790	1730	26	600	1010	1010	2800	1450	40-30	M33×2	3870
1800	1990	1930	26	670	1090	1090	3000	1450	44-30	M39×2	5640
2000	2190	2130	26	760	1090	1090	3200	1450	48-30	M39×2	7320
2200	2405	2340	28	760	1240	1540	3500	1650	52-33	M39×2	9300
2400	2606	2540	28	760	1240	1640	3600	1650	56-33	M39×2	10700

气动煤气快速切断蝶阀气动装置、电磁阀技术性能

公称通径（mm）		200-400	450-700	800-1200	1400-1600	1800-2000	2200-2400
气动装置参数	气源压力	0.5-0.7MPa
	耗气量	0.12	0.2	0.3	0.53	0.82	1.01
	切断时间	1-2S	2-3S	3-4S	4-6S	5-7S	6-8S
电磁阀参数	型号	MVS2-15A-WY	MVS2-20A-WY	MVS2-15A-WY	MVS2-25A-WY	MVS2-25A-WY
	电源电压	220V.AC. 24V.DC
	气源压力	0.4-0.7MPa

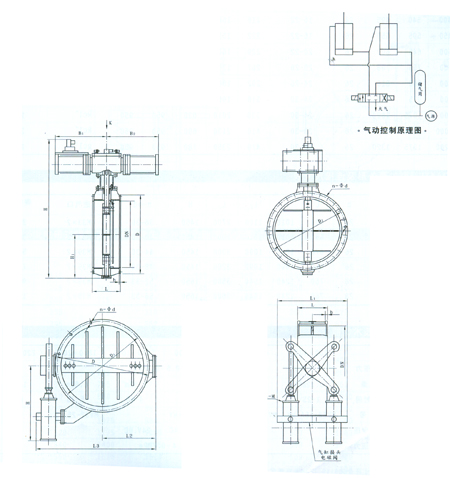

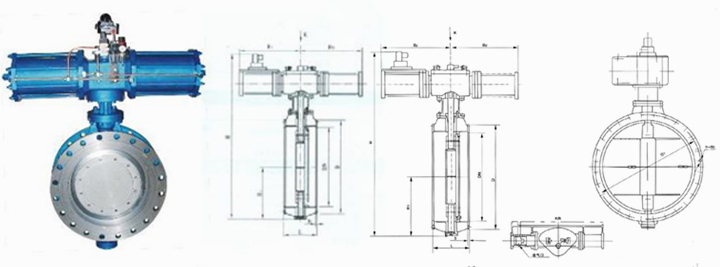

结构图


工开阀门承诺：

（1）严格按照合同要求，提供符合设计标准，质量合格的产品。
（2）严格检查和控制原材料、原器件、配套件的进厂质量。
（3）保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。（4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
（5）按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造**，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
（6）对设备制造过程中出现的质量缺陷及时向需方和监造**通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
