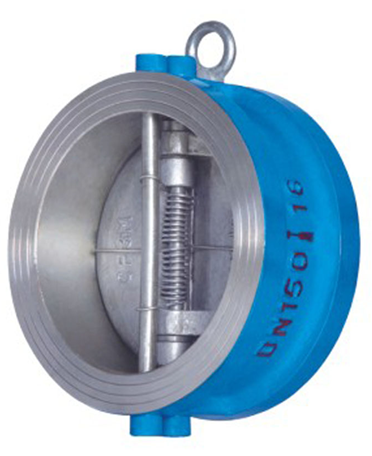

H76H/Y/W/X/F对夹蝶形止回阀

分享
微信
新浪微博
QQ

分享到微信

×
H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。
参数品牌：上高SHGF
产品参数
品牌：上高SHGF
型号：H67H/Y/W/X/F
起订量：1
规格：DN50-1200
单位：台
包装说明：木箱包装
我知道了
021-59974099
在线客服
客服
产品详情


 产品工作原理和用途：

       对夹蝶式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。

       H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。

       产品结构特点：

       1、体积小，重量轻，结构紧凑、维修方便。

       2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭。

       3、因速闭作用，可防止介质倒流。

       4、阀体结构长度尺寸小，刚性好。

       5、安全方便，可用于水平垂直两个方向安装。

产品性能参数：

型号

工作压力（MPa）

适用温度（℃）

适用介质

阀体材料

H76H-10C～40

1.0～4.0

－29～425

水、蒸汽、油品

碳钢

H76W-10P～25

1.0～2.5

≤150

硝酸类

不锈钢

H76Y-40P

4.0

≤150

硝酸类

不锈钢

 产品主要零件材料：

型号

H76H-C

H76W-P

H76W-P8

H76W-P3

H76W-R

H76W-R8

H76W-R3

阀 体

WCB(A105)

ZG1Cr18Ni9Ti

CF8(304)

CF8(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M(316L)

阀 瓣

CF8

CF8

CF8

CF3

CF8M

CF8M

CF3M

阀 轴

2Cr13

1Cr18Ni9Ti

0Cr18Ni9

00Cr19Ni10

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2

00Cr17Ni14Mo2

弹 簧

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

00Cr19Ni10

0Cr17Ni12Mo2

0Cr17Ni12Mo2

00Cr17Ni14Mo2



产品主要尺寸：

压力级

口径

尺寸（mm）

重量（kg）

配管法兰（供参考）

NPS

DN

L

D

D 3

D 2

螺栓孔中
心圆直径 D 1

螺栓数量

螺栓直径d

螺栓长度 L 1

in

mm

RF

RJ

Class 150
PN2.0MPa

2

50

60

103

56

51

2

120.5

4

5/8

M16

140

155

2 1 /2

65

67

122

73

65

3

139.5

4

5/8

M16

150

165

3

80

73

135

88

80

4

152.5

4

5/8

M16

160

175

4

100

73

173

108

102

6

190.5

8

5/8

M16

170

185

5

125

86

195

132

127

8

216.0

8

3/4

M20

190

205

6

150

98

220

160

152

13

241.5

8

3/4

M20

205

220

8

200

127

277

210

203

25

298.5

8

3/4

M20

240

255

10

250

146

337

266

254

39

362.0

12

7/8

M24

270

285

12

300

181

407

310

305

54

432.0

12

7/8

M24

310

325

14

350

184

448

355

350

80

476.0

12

1

M27

325

340

16

400

191

512

405

400

117

540.0

16

1

M27

340

355

18

450

203

547

455

450

138

578.0

16

1 1 /8

M30

365

380

20

500

219

604

505

500

163

635.0

20

1 1 /8

M30

385

400

24

600

222

715

605

600

331

749.5

20

1 1 /4

M33

405

420

28

700

305

773

700

700

380

795.5

40

3/4

M20

455

-

30

750

305

824

750

746

425

846.0

44

3/4

M20

455

-

32

800

305

878

800

796

560

900.0

48

3/4

M20

460

-

36

900

368

983

910

898

640

1009.5

44

7/8

M24

540

-

42

1050

432

1142

1055

1050

960

1171.5

48

1

M27

625

-

48

1200

524

1302

1205

1200

1400

1335.0

44

1 1 /8

M30

740

-

Class 300
PN5.0MPa

2

50

60

110

58

51

3

127.0

8

5/8

M16

155

175

2 1 /2

65

67

128

73

65

4

149.0

8

3/4

M20

175

195

3

80

73

147

88

80

6

168.5

8

3/4

M20

190

210

4

100

73

179

108

102

8

200.0

8

3/4

M20

195

215

5

125

86

214

132

127

15

235.0

8

3/4

M20

215

235

6

150

98

249

160

152

18

270.0

12

3/4

M20

230

250

8

200

127

305

210

203

31

330.0

12

7/8

M24

280

300

10

250

146

359

266

254

51

387.5

16

1

M27

315

335

12

300

181

420

310

305

77

451.0

16

1 1 /8

M30

365

385

14

350

222

483

355

350

117

514.5

20

1 1 /8

M30

410

430

16

400

232

537

405

400

190

571.5

20

1 1 /4

M33

435

455

18

450

264

594

455

450

200

628.5

24

1 1 /4

M33

475

535

20

500

292

652

505

500

265

686.0

24

1 1 /4

M33

510

585

24

600

318

772

608

600

410

813.0

24

1 1 /2

M39

560

-

30

750

368

882

740

735

660

921.0

36

1 3 /8

M36

650

-

36

900

483

1044

880

873

1020

1089.0

32

1 5 /8

M42

800

-

42

1050

568

1196

1045

1035

1540

1244.5

36

1 3 /4

M45

920

-

48

1200

629

1365

1190

1179

2260

1416.0

40

1 7 /8

M48

1010

-
