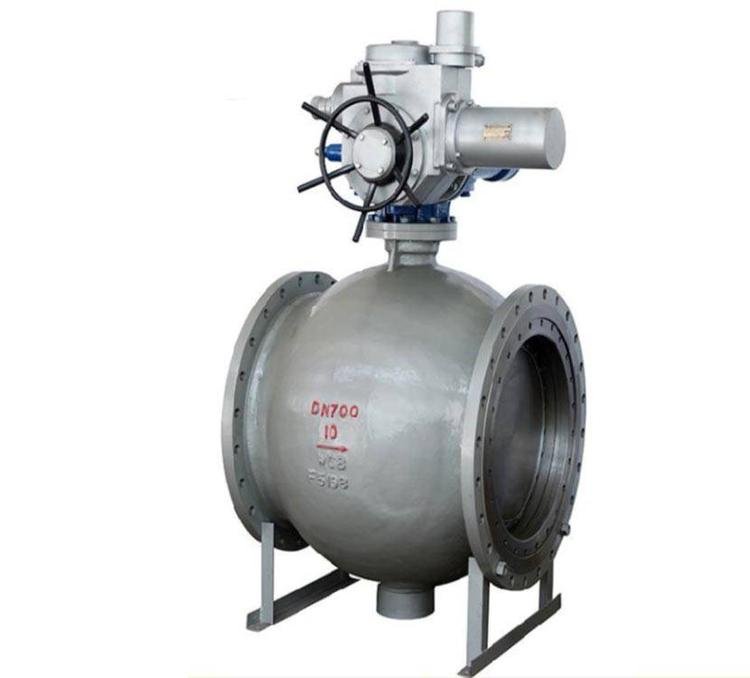

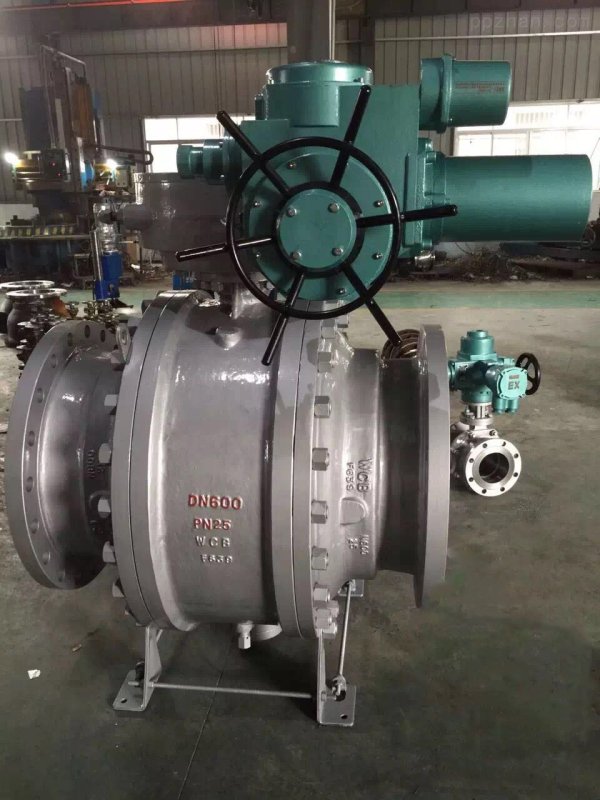

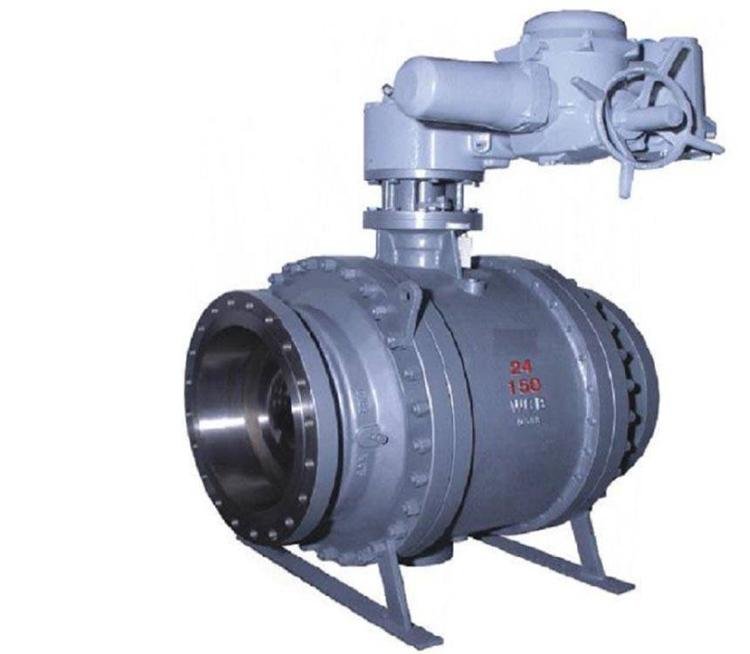

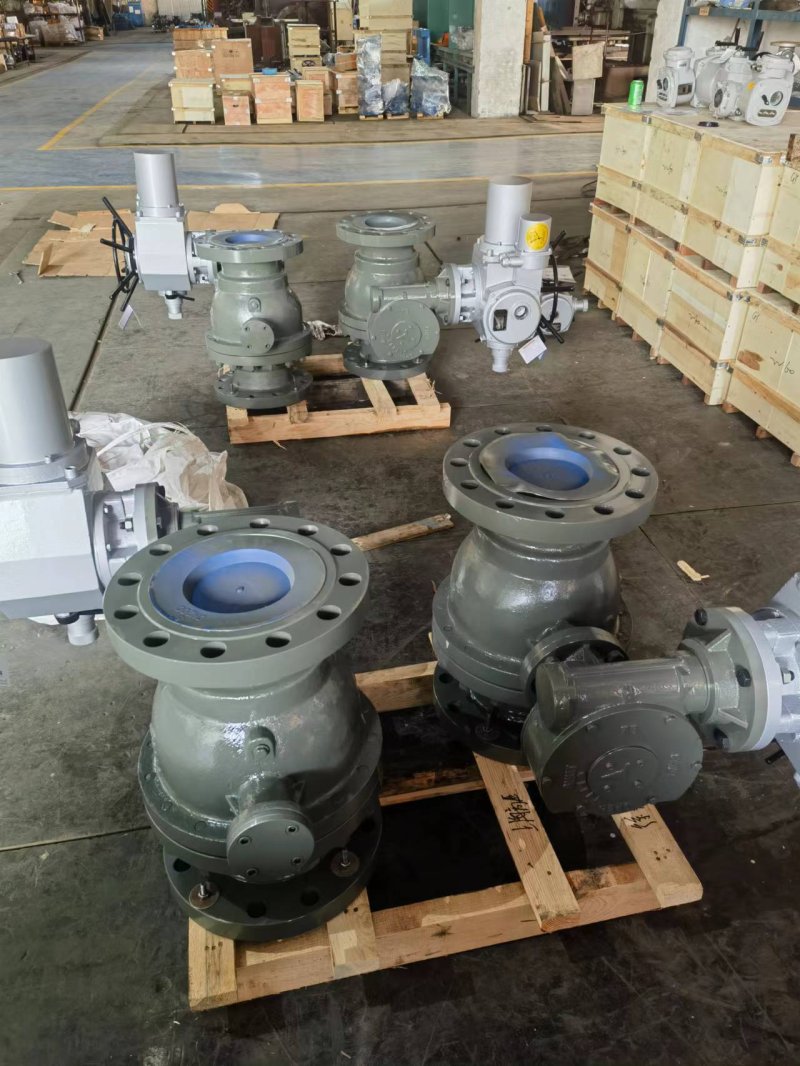

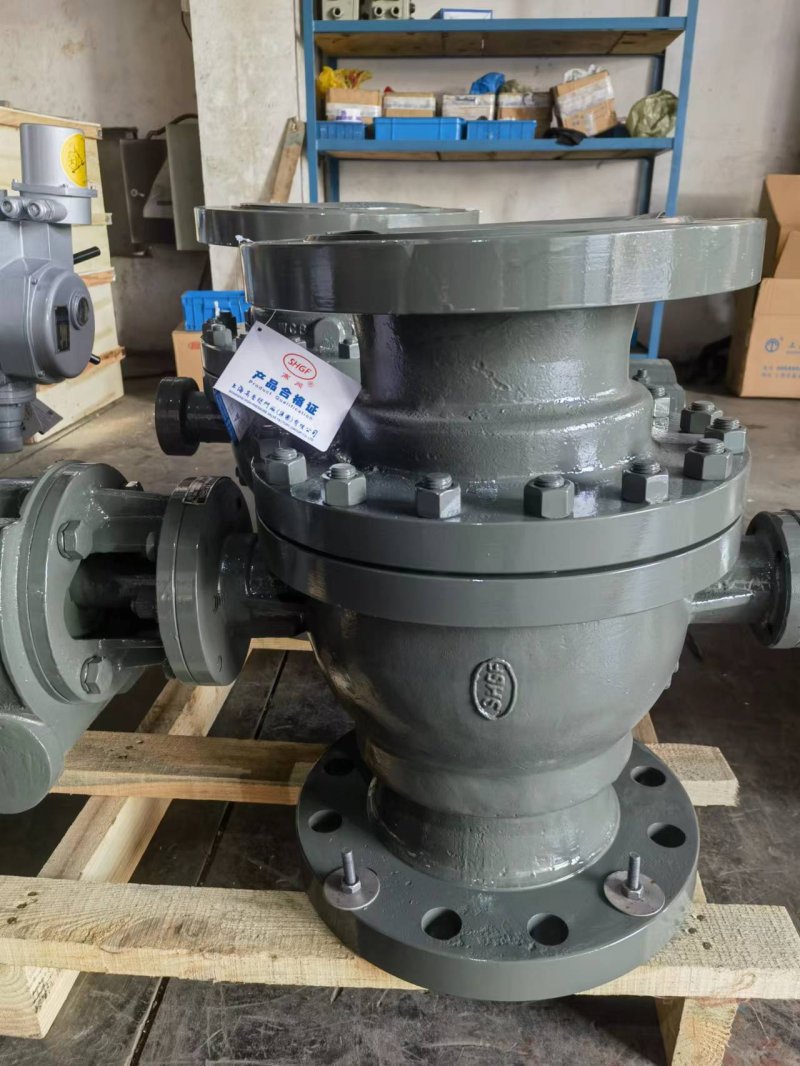

Q947型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
执行标准
1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。
电动球阀规格参数
执行机构技术参数 | 阀体参数 | |||
电源 | AC380/220V | 公称通径 | DN50~1200mm | |
动作范围 | 0~90° 0~360° | 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 |
动作时间 | 15秒/30秒/60秒 | 执行机构 | 可另配PSQ、HQ、UNIC、361RS 等系列电子式电动执行机构 | |
保护装置 | 过热保护 | 流量特性 | 快开特性 | |
环境温度 | -30°~60° | 可调范围 | 250:1 | 350:1 |
手动操作 | 同附带手柄操作 | 基本误差 | ±1% | |
限位 | 电气、机械二重限位 | 死区 | ≤1% | |
防护等级 | 相当于IP-65 | 回差 | ≤1% | |
位置测量 | 可选装开关或电位计 | 适用温度 | 密封面 | |
进线接口 | PE1/2〞进线线锁 | PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
技术参数和性能
试验压力 (Mpa) | 公称压力(Mpa) | 压力级(class) | JIS(Mpa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
气密试验 | 0.5~0.7 |
主要零件材质
零件名称 | 材 料 | ||||||
阀体 | WCB | ZG1Cr18Ni9Ti | CF8 (304) | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M (316L) |
球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 (304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) | 00Cr17Ni12Mo2 (316L) |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 | ||||||
适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |

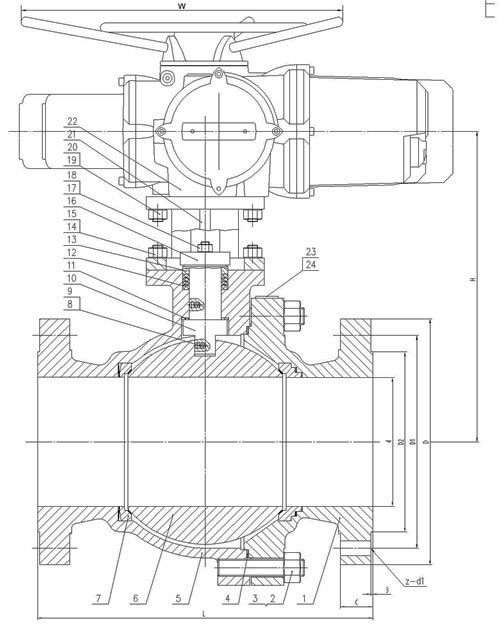

外形尺寸
公称压力 | 公称 通径 | L | H(mm) | 重量(kg) | ||||||||||
mm | mm | Q47 | Q347 | Q647 | Q947 | Q47 | Q347 | Q647 | Q947 | Q67 | Q367 | Q667 | Q967 | |
1.6 2.5 | 100 | 305 | 178 | 416 | 470 | 55 | 90 | 110 | 80 | 85 | 105 | |||
125 | 381 | 252 | 542 | 520 | 80 | 120 | 145 | 75 | 115 | 140 | ||||
150 | 403 | 205 | 572 | 538 | 140 | 170 | 205 | 125 | 155 | 190 | ||||
200 | 502 | 398 | 736 | 580 | 220 | 250 | 275 | 200 | 230 | 255 | ||||
250 | 568 | 495 | 890 | 637 | 365 | 310 | 335 | 340 | 295 | 310 | ||||
300 | 648 | 580 | 910 | 684 | 530 | 485 | 475 | 500 | 455 | 445 | ||||
350 | 762 | 625 | 1020 | 796 | 740 | 600 | 600 | 695 | 555 | 545 | ||||
400 | 838 | 720 | 1080 | 842 | 900 | 955 | 895 | 845 | 900 | 840 | ||||
450 | 914 | 770 | 1120 | 874 | 1170 | 1250 | 1105 | 1105 | 1195 | 1045 | ||||
500 | 991 | 840 | 1150 | 904 | 1340 | 1550 | 1360 | 1270 | 1480 | 1290 | ||||
600 | 1143 | 1050 | 1210 | 1120 | 1580 | 1740 | 1495 | 1480 | 1680 | 1405 | ||||
700 | 1245 | 110 | 1300 | 1218 | 1885 | 2000 | 1850 | 1785 | 1900 | 1750 | ||||
800 | 1397 | 1150 | 1460 | 1328 | 2190 | 2310 | 2050 | 2070 | 2200 | 1930 |
公称压力 (mpa) | 公称通径 | L | H(mm) | 重量(Kg) | |||||||||||
mm | in | mm | Q47 | Q347 | Q647 | Q947 | Q47 | Q347 | Q647 | Q947 | Q67 | Q367 | Q667 | Q967 | |
CL150 | 100 | 4 | 229 | 178 | 205 | 416 | 470 | 45 | 117 | 78 | 85 | 45 | 78 | 85 | |
125 | 5 | 356 | 252 | 398 | 542 | 520 | 58 | 185 | 107 | 120 | 58 | 117 | 107 | 120 | |
150 | 6 | 394 | 495 | 572 | 538 | 245 | 145 | 180 | 185 | 145 | 180 | ||||
200 | 8 | 457 | 580 | 736 | 580 | 395 | 220 | 245 | 245 | 220 | 245 | ||||
250 | 10 | 533 | 625 | 890 | 637 | 516 | 280 | 300 | 395 | 280 | 300 | ||||
300 | 12 | 610 | 720 | 910 | 684 | 756 | 450 | 445 | 516 | 450 | 445 | ||||
350 | 14 | 686 | 770 | 1020 | 796 | 958 | 570 | 585 | 756 | 570 | 585 | ||||
400 | 16 | 762 | 840 | 1080 | 842 | 1200 | 920 | 860 | 958 | 920 | 860 | ||||
450 | 18 | 864 | 1050 | 1120 | 874 | 1500 | 1140 | 1075 | 1200 | 1140 | 1075 | ||||
500 | 20 | 914 | 1100 | 1150 | 904 | 1800 | 1360 | 1310 | 1800 | 1360 | 1310 | ||||
600 | 24 | 1067 | 1150 | 1210 | 1120 | 2100 | 1620 | 1450 | 2100 | 1620 | 1450 | ||||
700 | 28 | 1245 | 1300 | 1218 | 1930 | 1810 | 1930 | 1810 | |||||||
800 | 32 | 1397 | 1460 | 1328 | 2250 | 2010 | 2250 | 2010 |
