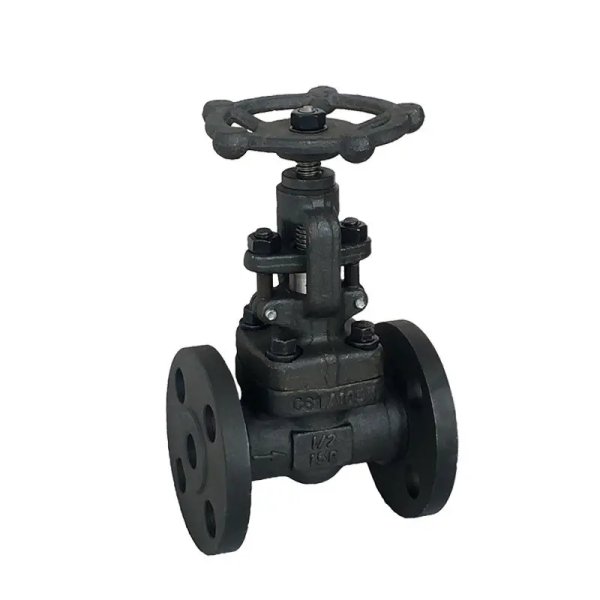

J41Y法兰锻钢截止阀

分享
微信
新浪微博
QQ

分享到微信

×
凯时尊龙人生就是博生产的J41H、J41Y法兰锻钢截止阀属于一种自动阀门。法兰锻钢截止阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电动机反转，以及容器内介质的泄放。截止阀产品还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上 。
021-59974099
在线客服
客服
产品详情

产品详情

J41Y法兰锻钢截止阀概述

J41H、J41Y法兰锻钢截止阀属于一种自动阀门。法兰锻钢截止阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电动机反转，以及容器内介质的泄放。截止阀产品还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上 。

法兰截止阀型号：J41Y

法兰截止阀公称通径：15MM-80MM

法兰截止阀使用压力：1.6MPA -32MPA

法兰截止阀连接方式：法兰连接

法兰截止阀形式：手动

法兰截止阀主要功能：起开关作用

法兰截止阀使用介质：水 油品 蒸汽

法兰截止阀 材质：锻钢  锻不锈钢

法兰截止阀 标准：机械部标准或定做非标


J41Y法兰锻钢截止阀标准材质明细表

序号 零件名称 CS to ASTM

AS to ASTM

SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 Corrugated SS+graphite SS+PTFE
3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圆柱销 A276 420 A276 304
5 填料压套 A276 410 A182 F304(L) A182 F316(L)
6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 阀杆螺母 A276 410
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 铭牌 SS
11 手轮 A197
12 填料压板 A216 WCB A351 CF8
13 填料 Flexible Graphite PTFE
14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L)
15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。

CS=碳钢；AS=合金钢；SS=不锈钢；

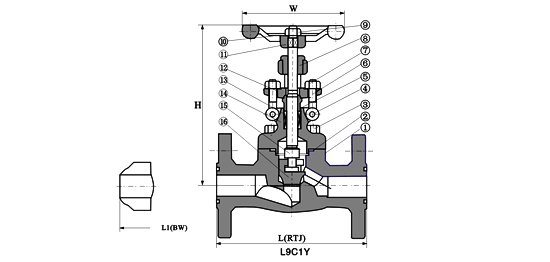

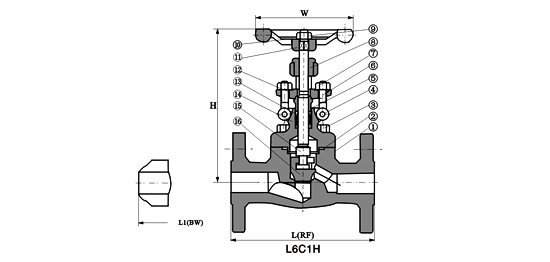

J41Y法兰锻钢截止阀尺寸


NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RF)
L1(BW) 		150Lb 108 117 127 140 165 203
300Lb 152 178 203 216 229 267
600Lb 165 190 216 229 241 292
H(开) 150Lb～300Lb 166 171 207 240 258 330
600Lb 171 207 240 258 330 380
W 100 100 125 160 160 180
重量 150Lb RF 4.5 6.9 9.8 13.5 19.5 28.0
BW 2.3 3.6 7.8 8.2 12.0 15.0
300Lb RF 4.8 7.7 11.0 16.8 21.2 32.6
BW 2.8 4.0 8.5 9.2 12.6 16.8
600Lb RF 5.6 7.8 12.5 17.0 23.5 38.8
BW 3.4 4.7 9.2 10.5 13.3 18.9

J41Y法兰锻钢截止阀标准材质明细表

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105

A182 F22

A182 F304(L)

A182 F316(L)

2

垫片

Corrugated SS+graphite

SS+PTFE

3

螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

4

销钉

A276 420

A276 304

5

填料压套

A276 410

A182 F304(L)

A182 F316(L)

6

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

7

螺母

A194 2H

A194 4

A194 8

A194 8M

8

阀杆螺母

A276 410

9

螺母

A194 2H

A194 4

A194 8

A194 8M

10

铭牌

SS

11

手轮

A197


J41Y法兰锻钢截止阀J41Y法兰锻钢截止阀
J41Y法兰锻钢截止阀
J41Y法兰锻钢截止阀

J41Y法兰锻钢截止阀

分享
微信
新浪微博
QQ

分享到微信

×
凯时尊龙人生就是博生产的J41H、J41Y法兰锻钢截止阀属于一种自动阀门。法兰锻钢截止阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电动机反转，以及容器内介质的泄放。截止阀产品还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上 。
021-59974099
在线客服
客服
J11Y/J61Y锻钢截止阀
J65Y型锻钢截止阀
产品详情

产品详情

J41Y法兰锻钢截止阀概述

J41H、J41Y法兰锻钢截止阀属于一种自动阀门。法兰锻钢截止阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电动机反转，以及容器内介质的泄放。截止阀产品还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上 。

法兰截止阀型号：J41Y

法兰截止阀公称通径：15MM-80MM

法兰截止阀使用压力：1.6MPA -32MPA

法兰截止阀连接方式：法兰连接

法兰截止阀形式：手动

法兰截止阀主要功能：起开关作用

法兰截止阀使用介质：水 油品 蒸汽

法兰截止阀 材质：锻钢  锻不锈钢

法兰截止阀 标准：机械部标准或定做非标


J41Y法兰锻钢截止阀标准材质明细表

序号 零件名称 CS to ASTM

AS to ASTM

SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 Corrugated SS+graphite SS+PTFE
3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圆柱销 A276 420 A276 304
5 填料压套 A276 410 A182 F304(L) A182 F316(L)
6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 阀杆螺母 A276 410
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 铭牌 SS
11 手轮 A197
12 填料压板 A216 WCB A351 CF8
13 填料 Flexible Graphite PTFE
14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L)
15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。

CS=碳钢；AS=合金钢；SS=不锈钢；

J41Y法兰锻钢截止阀尺寸


NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RF)
L1(BW) 		150Lb 108 117 127 140 165 203
300Lb 152 178 203 216 229 267
600Lb 165 190 216 229 241 292
H(开) 150Lb～300Lb 166 171 207 240 258 330
600Lb 171 207 240 258 330 380
W 100 100 125 160 160 180
重量 150Lb RF 4.5 6.9 9.8 13.5 19.5 28.0
BW 2.3 3.6 7.8 8.2 12.0 15.0
300Lb RF 4.8 7.7 11.0 16.8 21.2 32.6
BW 2.8 4.0 8.5 9.2 12.6 16.8
600Lb RF 5.6 7.8 12.5 17.0 23.5 38.8
BW 3.4 4.7 9.2 10.5 13.3 18.9
