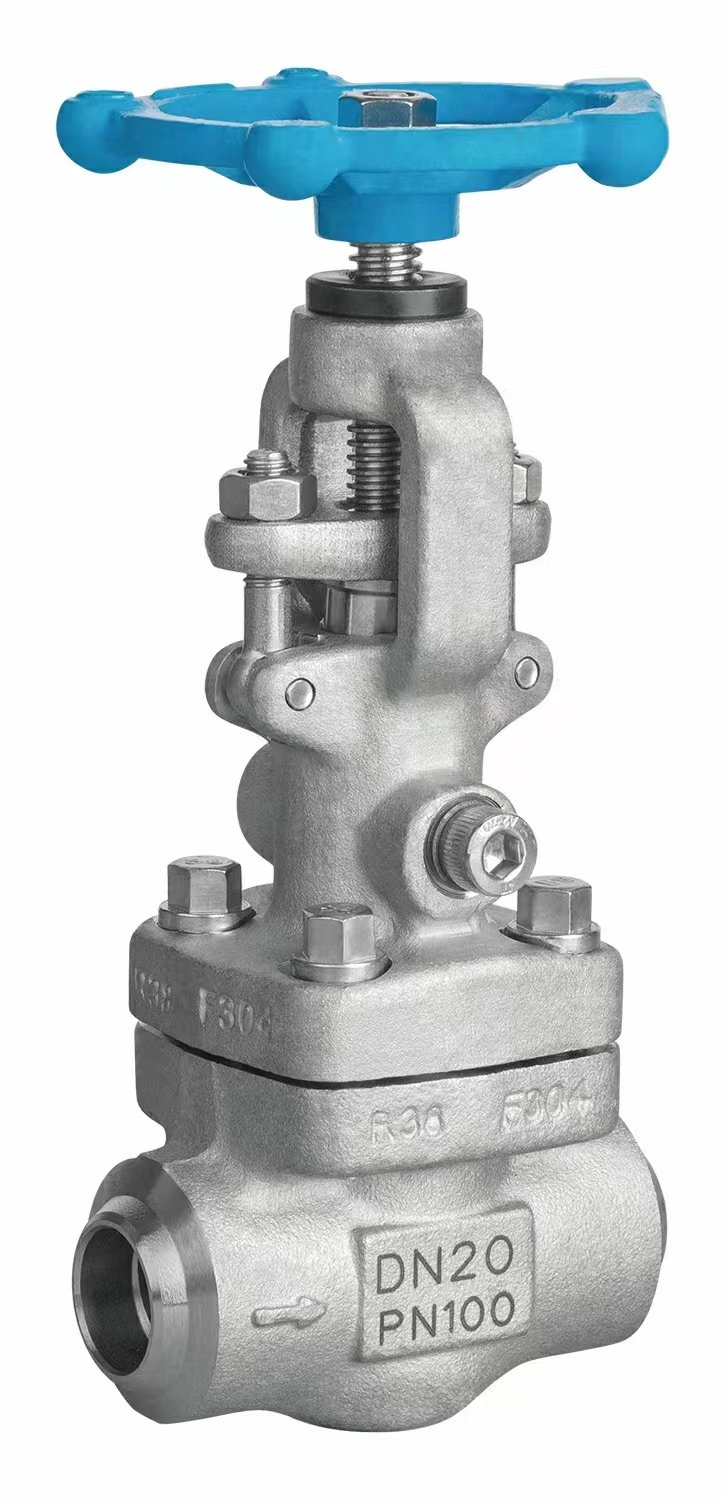

J11Y/J61Y锻钢截止阀

分享
微信
新浪微博
QQ

分享到微信

×
凯时尊龙人生就是博（集团）有限公司生产的J11Y/J61Y锻钢截止阀体盖螺栓连接锻钢截止阀，按这种连接形式设计的阀门，其的阀体与阀盖用螺栓连接，采用缠绕式垫片密封，优点是方便在使用中的维护,体盖焊接连接锻钢截止阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏；三、是压力自紧式阀盖锻钢截止阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。您可以根据实际情况合理选用我们的锻钢阀门。
021-59974099
在线客服
客服
产品详情

凯时尊龙人生就是博（集团）有限公司生产的J11Y/J61Y锻钢截止阀体盖螺栓连接锻钢截止阀，按这种连接形式设计的阀门，其的阀体与阀盖用螺栓连接，采用缠绕式垫片密封，优点是方便在使用中的维护,体盖焊接连接锻钢截止阀，

按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏；三、是压力自紧式阀盖锻钢截止阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。

您可以根据实际情况合理选用我们的锻钢阀门。



产品详情

J11Y/J61Y锻钢截止阀

锻钢截止阀型号：J11Y  J61Y

锻钢截止阀公称通径：15MM-80MM

锻钢截止阀使用压力：1.6MPA -32MPA

锻钢截止阀连接方式：螺纹  焊接

锻钢截止阀形式：自动

锻钢截止阀主要功能：起开关作用

锻钢截止阀使用介质：水 油品 蒸汽

锻钢截止阀材质：锻钢  锻不锈钢

锻钢截止阀标准：机械部标准或定做非标

锻钢截止阀800Lb标准材质细表

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A105 A276f304 A276F304(L) A276F316(L)
6 螺栓 A193B7 A193B16 A193B8 A193B8M
7 销钉 A276420 A276 304
8 填料压套 A276410 A182F304(L) A182F316(L)
9 活节螺栓 A193B7 A193B16 A193B8 A193B8M
10 填料压板 A216WCB A351CF8
11 螺母 A1942H A1944 A1948 A1948M
12 阀杆螺母 A276410
13 锁紧螺母 A1942H A1944 A1948 A1948M
14 铭牌 SS
15 手轮 A197
16 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

锻钢截止阀的尺寸(MM)和重量(KG)

NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全径   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 79 79 92 111 120 152 172 200
H(开) 166 166 171 207 240 258 330 355
W 100 100 100 125 160 160 180 200
重量 螺栓式 1.9 1.9 2.1 3.5 6.0 7.5 11.4 14.6
焊接式 1.7 1.7 1.9 3.3 5.2 6.8 10.6 13.8


锻钢截止阀800Lb标准材质细表

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276F316(L)
3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A105 A276304 A276304(L) A276F316(L)
6 螺栓 A193B7 A193B16 A193B8 A193B8M
7 销钉 A276420 A276 304
8 填料压套 A276410 A182F304(L) A182F316(L)
9 活节螺栓 A193B7 A193B16 A193B8 A193B8M
10 填料压板 A216WCB A351CF8
11 螺母 A1942H A1944 A1948 A1948M
12 阀杆螺母 A276420
13 锁紧螺母 A1942H A1944 A1948 A1948M
14 铭牌 SS
15 手轮 A197
16 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

锻钢截止阀的尺寸(MM)和重量(KG)

NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全径   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 92 111 111 120 152 172 200 220
H(开) 171 207 207 240 258 330 355 370
W 100 125 125 160 160 180 200 240
重量 螺栓式 2.2 3.7 3.6 6.8 7.6 11.6 15.0 21.9
焊接式 2.0 3.4 3.3 6.0 5.6 10.3 14.2 18.0


锻钢自密封截止阀900Lb～2500lb标准材质明细表

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 A182F22 A182F304 A182F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276F316(L)
3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)
4 密封圈 A182F304L A182F316L
5 密封螺母 A105 A182F304 A182F304(L) A182F316L
6 阀盖 A105 A182F22 A182F304(L) A182F316(L)
7 销钉 A276420 A182F304
8 垫圈 A105 A182F22 A182F304(L) A182F316(L)
9 提升螺母 A1942H A1944 A1948 A1948M
10 填料 柔性石墨 ＰＴＦＥ
11 填料压套 A2７6420 A182F304
12 活节螺栓 A193B7 A193B16 A193B8 A193B8M
13 填料压板 A216WCB A351CF8
14 螺母 A194 2H A1944 A1948 A1948M
15 阀杆螺母 A276 410
16 手轮 A197
17 锁紧螺母 A1942H A1944 A1948 A1948M
18 油嘴 铜
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

锻钢自密封截止阀尺寸(MM)和重量(KG)

NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L 900Lb-150Lb 140 140 140 178 178 216
2500Lb 186 186 186 232 232 279
H(开) 333 333 333 408 408 524
W 160 160 180 200 250 280
重量 900LB-1500LB 11.2 10.5 10.1 21.0 19.6 40.4
2500LB 12.3 11.6 10.8 28.0 26.4 43.8
