产品工作原理和用途：

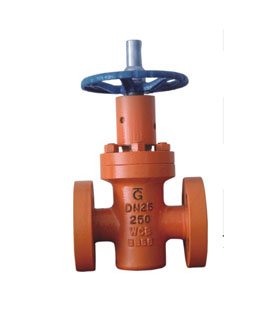

凯时尊龙人生就是博生产的ZF43注水高压平板闸阀密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
产品结构特点：
1、 采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、
闸板下部开有导流孔，并给予导向，同时密封部均喷
焊硬质合金，耐冲蚀。
3、
阀体承载能力高，通道为直通式，全开时，与闸板导流孔
相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介
质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成 道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、
由于采用双重密封，所以可在不影响管道工作的情况下更
换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、
开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道
孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
产品性能参数：
|
适用范围 |
PN10.0～42.0MPa |
DN25～200mm |
|
|
适用温度 |
-29～121℃ |
||
|
适用介质 |
普通型 |
石油、天然气、成油品、水等 |
|
|
抗硫型 |
含H2S、CO2的石油、天然气等 |
||
|
连接形式 |
法兰端、焊接端、卡箍端 |
||
|
驱动方式 |
手动、电动、气动等 |
||
产品主要零件材料：
|
零件名称 |
阀体、阀盖 |
闸板 |
阀杆 |
阀座 |
阀杆螺母 |
填料 |
|
"Z"型 |
WCB、铬钼钢 |
合金钢（焊硬质合金) |
不锈钢 |
合金钢（焊硬质合金) |
铝青铜 |
聚四氟乙烯、氟橡胶 PTFE、 |
|
|
|

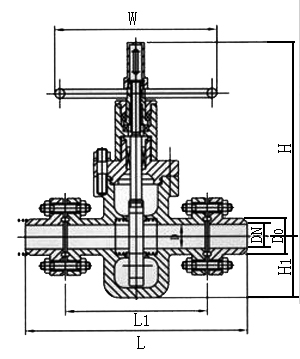

产品主要尺寸：
|
公称压力 |
DN(mm) |
尺寸 (mm) |
||||
|
L1 |
L2 |
Do |
H1 |
H |
||
|
10.016.0 |
25 |
230 |
216 |
180 |
85 |
344 |
|
32 |
260 |
229 |
220 |
98 |
352 |
|
|
40 |
260 |
241 |
260 |
110 |
364 |
|
|
50 |
300 |
310 |
310 |
120 |
379 |
|
|
65 |
340 |
340 |
350 |
133 |
402 |
|
|
80 |
380 |
356 |
400 |
158 |
475 |
|
|
100 |
430 |
432 |
460 |
198 |
482 |
|
|
125 |
500 |
508 |
460 |
240 |
490 |
|
|
150 |
550 |
559 |
470 |
260 |
547 |
|
|
200 |
650 |
660 |
600 |
358 |
616 |
|
|
20.025.0 |
25 |
230 |
254 |
180 |
87 |
344 |
|
32 |
260 |
279 |
220 |
100 |
352 |
|
|
40 |
260 |
305 |
260 |
112 |
364 |
|
|
50 |
300 |
368 |
310 |
122 |
379 |
|
|
65 |
340 |
419 |
350 |
135 |
402 |
|
|
80 |
380 |
470 |
400 |
160 |
475 |
|
|
100 |
430 |
546 |
460 |
198 |
482 |
|
|
125 |
500 |
673 |
460 |
240 |
490 |
|
|
150 |
550 |
705 |
470 |
260 |
547 |
|
|
200 |
650 |
832 |
600 |
358 |
616 |
|
|
公称压力(MPa) |
DN(mm) |
尺寸 (mm) |
||||
|
L1 |
L2 |
Do |
H1 |
H |
||
|
32.035.0 |
25 |
230 |
254 |
180 |
90 |
344 |
|
32 |
260 |
279 |
220 |
103 |
352 |
|
|
40 |
260 |
305 |
260 |
115 |
364 |
|
|
50 |
300 |
368 |
310 |
125 |
379 |
|
|
65 |
340 |
419 |
350 |
137 |
402 |
|
|
80 |
380 |
470 |
400 |
164 |
475 |
|
|
100 |
430 |
546 |
460 |
198 |
482 |
|
|
125 |
500 |
673 |
460 |
240 |
490 |
|
|
150 |
550 |
705 |
470 |
260 |
547 |
|
|
200 |
650 |
832 |
600 |
358 |
616 |
|
|
40.042.0 |
25 |
230 |
254 |
180 |
92 |
344 |
|
32 |
260 |
279 |
220 |
105 |
352 |
|
|
40 |
260 |
305 |
260 |
117 |
364 |
|
|
50 |
300 |
368 |
310 |
127 |
379 |
|
|
65 |
340 |
419 |
350 |
139 |
402 |
|
|
80 |
380 |
470 |
400 |
166 |
475 |
|
|
100 |
430 |
546 |
460 |
198 |
482 |
|
|
125 |
500 |
673 |
460 |
240 |
490 |
|
|
150 |
550 |
705 |
470 |
260 |
547 |
|
|
200 金年会网页版 |
650 |
832 |
600 |
358 |
616 |
|
