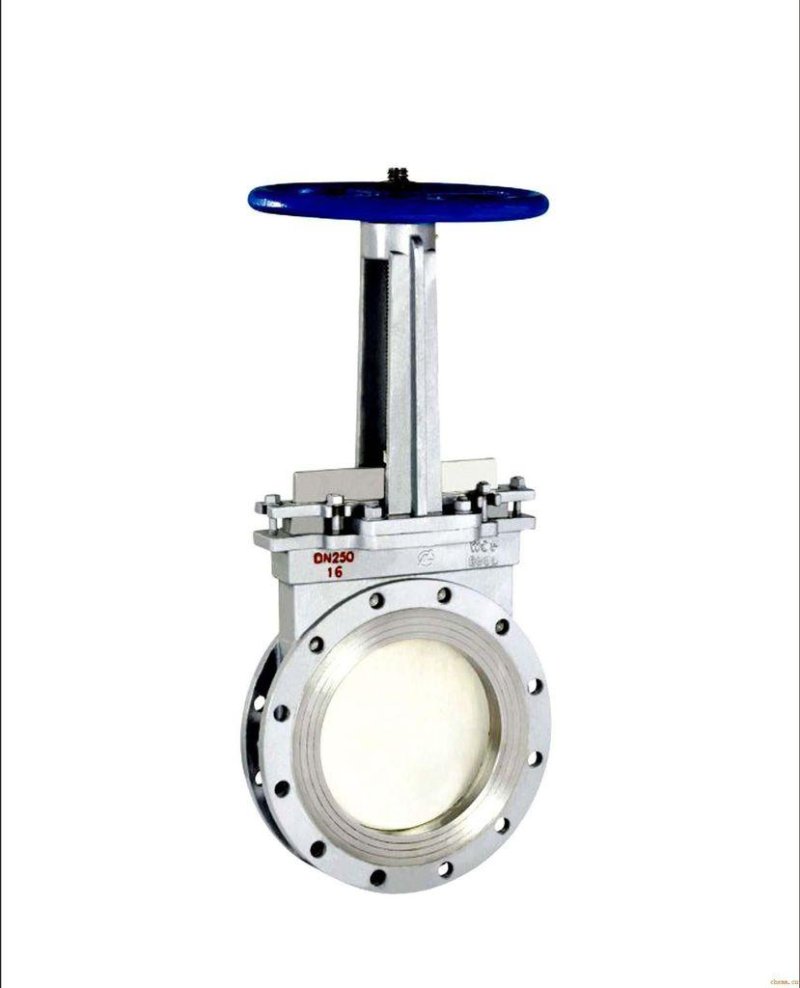

Z73X铸铁对夹式刀闸阀

分享
微信
新浪微博
QQ

分享到微信

×
凯时尊龙人生就是博生产的Z73X、Z373X 型 PN2.5~PN16 铸铁对夹式浆液阀：手动（Z73X）或涡轮驱动（Z373X），对夹式连接形式，明杆平行式刚性单闸板，阀座密封面材料为合成橡胶或聚四氟乙烯，公称压力 PN2.5~PN16，阀体材料为灰铸铁的闸阀（浆液阀）。Z73X、Z373X 型浆料阀 适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
参数品牌：上海高压
产品参数
品牌：上海高压
型号：Z73X、Z373X
起订量：1
规格：DN50-800
单位：台
包装说明：木箱包装
我知道了
021-59974099
在线客服
客服
产品详情

产品说明

凯时尊龙人生就是博生产的Z73X、Z373X 型 PN2.5~PN16 铸铁对夹式浆液阀：手动（Z73X）或涡轮驱动（Z373X），对夹式连接形式，明杆平行式刚性单闸板，阀座密封面材料为合成橡胶或聚四氟乙烯，公称压力 PN2.5~PN16，阀体材料为灰铸铁的闸阀（浆液阀）。Z73X、Z373X 型浆料阀 适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。

产品特点

①结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小。②闸板密封面采用铬镍钛不锈钢，使用寿命长。③采用聚四氟乙烯填料，密封可靠，操作轻便灵活。

产品性能参数

Z73X、Z373X 型 PN2.5~PN16 铸铁对夹式浆液阀主要性能参数
型号 PN 工作压力/MPa 适用介质 适用温度/℃
Z73X-2.5 2.5 0.25 煤浆、糠浆、纸浆、泥浆、污水、矿渣等 ≤120
Z73X-2.5
Z73X-6 6 0.6
Z373X-6
Z73X-10
10 1.0
Z373X-10
Z73X-16 16 1.6
Z373X-16


产品零部件材料

Z73X、Z373X 型 PN2.5~PN16 铸铁对夹式浆液阀零部件材料
型号 材料
阀体 闸板 阀体密封圈 阀杆 支架 填料
Z73X-2.5 灰铸铁 铬镍钛不锈钢 合成橡胶或聚四氟乙烯 铬不锈钢 碳素钢 聚四氟乙烯
Z73X-2.5
Z73X-6
Z373X-6
Z73X-10
Z373X-10
Z73X-16
Z373X-16


产品外形及结构尺寸

Z73X、Z373X 型 PN2.5、PN6 铸铁对夹式浆液阀主要外形及结构尺寸（mm）
DN 结构长度① D1 D2 Z73X Z373X Z73X Z373X
L1 L2 H H1 D0 H 型号 L1/L2
400 80 110 495 463 1026 1426 500 — — 131/210 —
450 90 114 550 518 1128 1578 500 — — 200/260 —
500 90 132 600 568 1225 1725 500 — — 227/327 —
600 100 154 705 667 1466 2066 700 1640 BA-1 347 425
700 — 165 810 772 — — — 1930 — 750
800 — 190 920 878 — — — 2225 — 1050
900 — 203 1020 978 — — — 2520 BA-2 — 1350
1000 — 216 1120 1078 — — — 2805 — 1650

① 图中未注出，下同。

Z73X、Z373X 型 PN10 铸铁对夹式浆液阀主要外形及结构尺寸（mm）
DN 结构长度 D1 D2 Z73X Z373X Z73X Z373X
L1 L2 H H1 D0 H 型号 L1/L2
50 40 43 125 9 306 356 240 — — 10 —
65 40 46 145 118 317 382 240 — — 11 —
80 50 46 160 132 336 416 240 — — 13 —
100 50 52 180 156 374 474 280 — — 16 —
125 50 56 210 184 446 571 280 — — 20 —
150 60 56 210 184 446 571 280 — — 38 —
200 60 60 295 266 610 810 360     41
250 70 68 350 319 695 945 400 — — 76 —
350 80 78 460 429 895 1245 400 — — 150 —
400 120 102 515 480 1120 1520 500 — — 288 —
450 120 114 565 530 1320 1170 500 — — 328 —
500 132 132 620 582 1410 1910 500 — — 425 —
600 140 154 725 682 1540 2140 700 1640   491 660
700 — 165 840 794 — — — 1930 BA-1   800
800 — 190 950 901 — — — 2225   1200
900 — 203 1050 1001 — — — 2520 BA-2   1550
1000 — 216 1160 1112 — — — 2805 — 1900


Z73X、Z373X 型 PN16 铸铁对夹式浆液阀主要外形及结构尺寸（mm）
DN 结构长度 D1 D2 结构长度 L1 结构长度 L2 重量/kg
L1 L2 H H1 H0 H H1 D0 手动 L1/L2
50 60 40 125 99 270 330 240 296 347 240 20/14
65 60 40 145 118 299 364 240 301 367 240 24/18
80 70 50 160 132 320 400 280 326 410 240 27/22
100 70 50 180 156 356 463 280 374 476 280 30/24
125 80 50 210 184 520 645 280 414 541 280 54/42
150 90 60 240 211 567 717 360 488 650 360 66/50
200 100 60 295 266 705 905 360 533 754 360 101/82
300 120 80 410 370 900 1200 400 796 1097 400 181/143
350 120 92 470 430 1000 1350 400 895 1245 400 238/197
400 140 120 525 482 1135 1535 500 1285 1455 400 293/268
