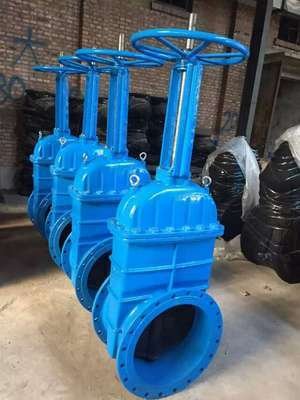

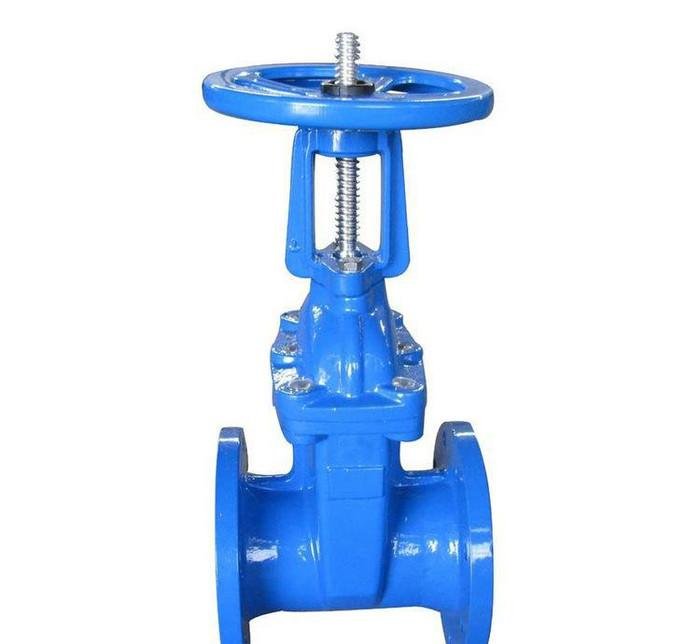

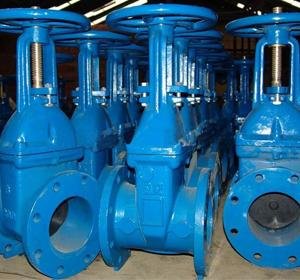

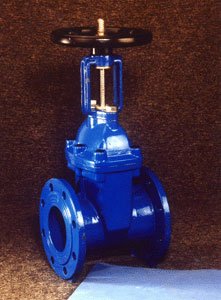

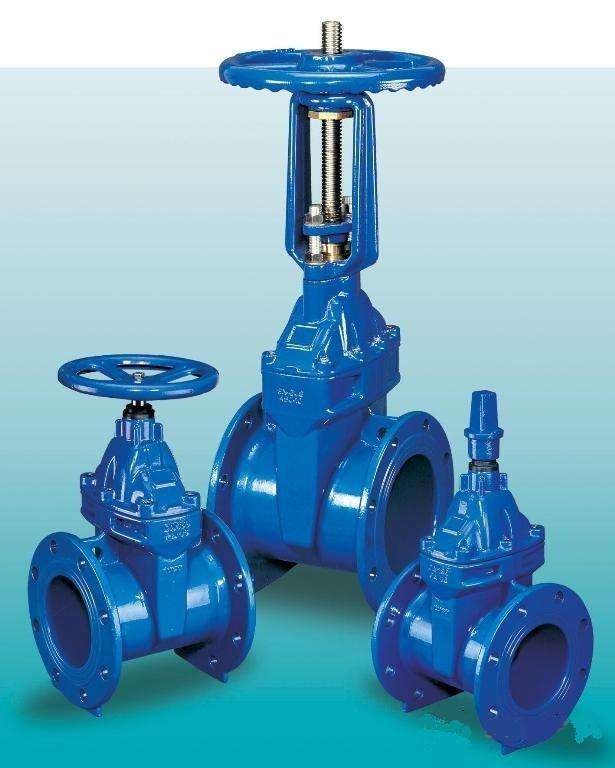

Z41X明杆闸阀

分享
微信
新浪微博
QQ

分享到微信

×
凯时尊龙人生就是博生产明杆式弹性座封闸阀适用于消防供水系统、自动喷淋系统。常作为供水管路监控阀，保障消防系统的安全。​Z41X-10、Z41X-16Q 型明杆软密封闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为丁晴橡胶，公称压力 PN10，阀体材料为铸铁（Z41X-10）、球墨铸铁（Z41X-16Q）的软密封闸阀。
参数品牌：上海高压
产品参数
品牌：上海高压
型号：Z41X RRHX
起订量：1
规格：DN40-1600
单位：台
包装说明：木箱包装
我知道了
021-59974099
在线客服
客服
产品详情

产品说明

凯时尊龙人生就是博生产明杆式弹性座封闸阀适用于消防供水系统、自动喷淋系统。常作为供水管路监控阀，保障消防系统的安全。Z41X-10、Z41X-16Q 型明杆软密封闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为丁晴橡胶，公称压力 PN10，阀体材料为铸铁（Z41X-10）、球墨铸铁（Z41X-16Q）的软密封闸阀。

产品性能参数

Z41X-10、Z41X-16Q 型明杆软密封闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z41X-10 10 1.0 ≤80 水
Z41X-16Q 16 1.6 ≤80 水

返回页首

产品零部件材料

Z41X-10、Z41X-16Q 型明杆软密封闸阀零部件材料
型号 材料
阀体、阀盖 阀杆 衬胶闸板 填料
Z41X-10 灰铸铁 铬镍不锈钢 球墨铸铁（丁晴橡胶） 丁晴橡胶
Z41X-16Q 球墨铸铁 铬镍不锈钢 球墨铸铁（丁晴橡胶） 丁晴橡胶

返回页首

产品外形及结构尺寸

Z41X-10 型明杆软密封闸阀主要外形及结构尺寸（mm）
DN L D D0 D1 b f z×Φd
50 178 165 125 99 20 3 4×Φ19
65 190 185 145 118 20 3 4×Φ19
80 203 200 160 132 22 3 8×Φ19
100 229 220 160 132 22 3 8×Φ19
125 254 250 210 184 26 3 8×Φ19
150 267 285 240 211 26 3 8×Φ23
200 229 340 295 266 26 3 8×Φ23
250 330 395 350 319 28 4 12×Φ23
300 356 445 400 370 28 4 12×Φ23
350 381 505 460 429 30 4 16×Φ23
400 406 565 515 480 32 4 16×Φ28
450 432 615 565 530 32 4 20×Φ28
500 457 670 620 582 34 4 20×Φ28
600 508 780 725 682 36 5 20×Φ31

返回页首

Z41X-16Q 型明杆软密封闸阀主要外形及结构尺寸（mm）
DN L D D0 D1 b f z×Φd
50 178 165 125 99 19 3 4×Φ19
65 190 185 145 118 19 3 4×Φ19
80 203 200 160 132 19 3 8×Φ19
100 229 220 180 156 19 3 8×Φ19
125 254 250 210 184 19 3 8×Φ19
150 267 285 240 211 19 3 8×Φ23
200 229 340 295 266 20 3 12×Φ23
250 330 405 355 319 22 3 12×Φ28
300 356 460 410 370 24.5 4 12×Φ28
350 381 520 470 429 26.5 4 16×Φ28
400 406 580 525 480 28 4 16×Φ31
450 432 640 585 548 30 4 20×Φ31
500 457 715 650 609 31.5 4 20×Φ34
600 508 840 770 720 36 5 20×Φ37
Z41X明杆闸阀Z41X明杆闸阀Z41X明杆闸阀Z41X明杆闸阀Z41X明杆闸阀
