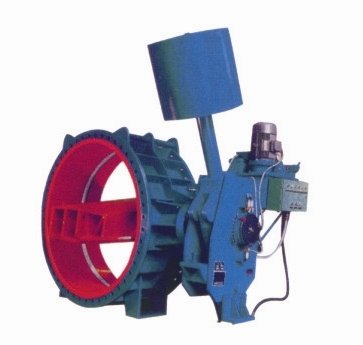

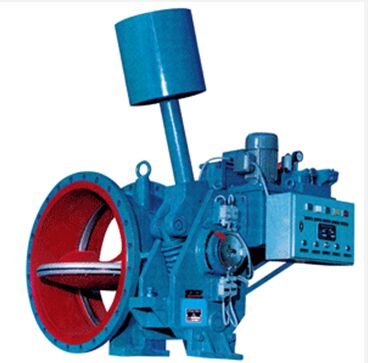

重锤型液控缓闭止回蝶阀

Name: 重锤型液控缓闭止回蝶阀
Brand: 上海高阀SHGF

重锤型液控缓闭止回蝶阀主要用于水电站、供水泵房及电力、石油、化工、冶金、矿山等行业各类泵站r安装在水轮机进口或水泵出口管路作截止、止回及调节流量用。

参数品牌：上海高阀SHGF

产品参数

品牌：上海高阀SHGF

型号：HD7B41X

起订量：1

规格：DN200-2600

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

HD7B41X重锤式保压液控缓闭止回蝶阀

主要零部件材料：

零件名称型号	阀体	蝶板	蝶板密封圈	阀杆	阀座	填料
DX7K41X-6-10 Z	灰铸铁	球墨铸铁	丁腈橡胶	铬不锈钢	铜合金	O型橡胶圈
DX7K41X-6-10 C	碳钢	碳钢	不锈钢	铬不锈钢	不锈钢	柔性石墨

名称型号	阀体	蝶板	蝶板密封圈	阀杆	阀座	填料
DX7K41H-6/10 Z	灰铸铁	球墨铸铁	丁腈橡胶	铬不锈钢	铜合金	O型橡胶圈
DX7K41H-6/10 C	碳钢	碳钢	不锈钢	铬不锈钢	不锈钢	柔性石墨

主要性能：

型号	公称压力（MPa）		实验压（MPa）			适用温度（℃）		适用介质
			壳体实验		密封试验
KD741H-6C	0.6		0.9		0.66	≤65		水
KD741H-10C	1.0		1.5		1.1
项目				公称通径
				DN≤1000			DN≥1400
开阀时间（S）				10~60可调			15~60可调
关阀时间(S)		快关		1.2~25可调			2~30可调
		慢关		2~60可调			4~60可调
关阀角度（°）		快关		60°±10°
		慢关		25°±10°

图

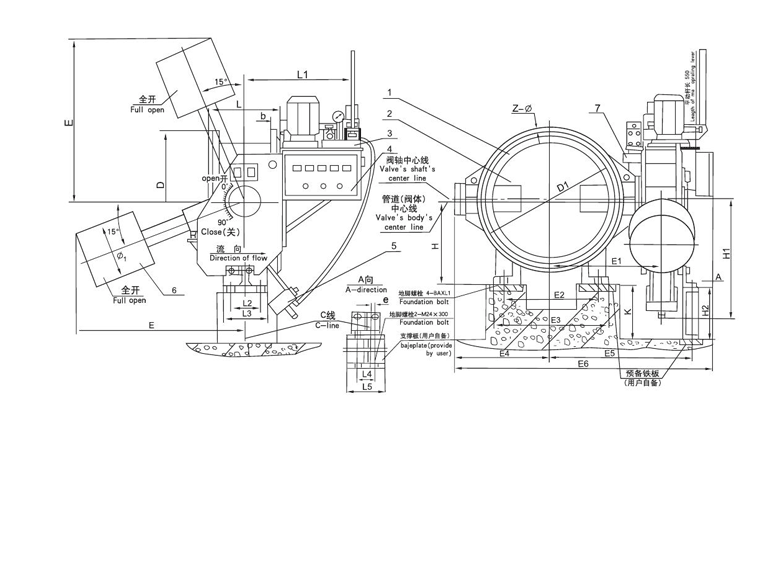

主要连接尺寸：

PN(MPa)	DN	生要连接尺寸 Main connection dimension
PN(MPa)	DN	D	D1	b	L	L1	L2	L3	L4	B	B1	B2	B3	B4	H	H1	H2	H3	Z-d	n-d
1.0	200	340	295	28				168	720			152	250	670		620	730	1300	8-22
	250	395	350	28				200	770			250	250	670		620	730	1300	12-22
	300	445	400	28				235	795			270	250	690		620	730	1300	12-22
	350	505	460	30	260	340	420	265	820		100	290	250	690	320	620	730	1300	16-22	4-φ18
	400	565	515	32	310	410	510	296	900		120	310	285	760	340	675	750	1300	16-26	4-φ22
	450	615	565	32	320	420	520	320	920		134	330	285	760	370	675	750	1300	20-26	4-φ22
	500	670	620	34	350	450	530	345	1010		136	350	285	760	400	675	750	1300	20-26	4-φ26
	600	780	725	36	400	565	640	414	1055		158	390	285	760	460	675	750	1300	20-30	4-φ26
	700	895	840	40	630	650	760	530.5	1070		210	430	315	805	520	885	820	1300	24~30	4-φ26
	800	1015	950	44	600	740	860	601.5	1130		220	470	315	805	580	885	820	1300	24-33	4-φ30
	1000	1230	1160	50	728	900	1040	735	1240		220	510	315	825	630	885	820	1300	28-33	4-φ30
	900	1115	1050	46	668	820	950	664	1180	130	280	550	355	855	690	925	890	1300	28-36	4-φ30
	1200	1455	1380	56	868	1070	1240	1097.5	1250	160	330	630	355	855	810	935	890	1500	32-39	4-φ33
	1400	1630	1560	44	1000	1230	1430	873	1440	180	370	710	405	920	920	1010	930	1500	36-36	4-φ36
	1600	1830	1760	48	1130	1400	1620	1212.2	1540	220	420	790	405	920	1040	1010	970	1500	40-36	4-φ36
0.6	1800	2045	1970	50	1260	1550	1800	957.5	1690	260	470	870	460	960	1140	1080	1460	1500	44-39	4-φ39
	2000	2265	2180	54	1280	1700	1980	1347.5	1810	290	520	950	560	1030	1250	1080	1460	1500	48-42	4-φ39
	2200	2475	2390	60	1620	2040	2340	1660	2100	300	530	1000	580	1150	1350	1230	1520	1700	52-42	4-φ39
0.25	2400	2605	2540	38	1740	2070	2400	1687.5	2310	690	1010	1100	580	1150	1420	1230	1520	1700	56-33	4-φ42
0.25	2600	2805	2740	40	1940	2270	2600	1887.5	2410	700	1110	1200	580	1150	1520	1230	1520	1700	60-33	4-φ42

重锤型液控缓闭止回蝶阀

品牌：上海高阀SHGF

型号：HD7B41X

起订量：1

规格：DN200-2600

单位：台

包装说明：木箱包装

021-59974099

在线客服

产品详情

主要零部件材料：

零件名称型号	阀体	蝶板	蝶板密封圈	阀杆	阀座	填料
DX7K41X-6-10 Z	灰铸铁	球墨铸铁	丁腈橡胶	铬不锈钢	铜合金	O型橡胶圈
DX7K41X-6-10 C	碳钢	碳钢	不锈钢	铬不锈钢	不锈钢	柔性石墨

名称型号	阀体	蝶板	蝶板密封圈	阀杆	阀座	填料
DX7K41H-6/10 Z	灰铸铁	球墨铸铁	丁腈橡胶	铬不锈钢	铜合金	O型橡胶圈
DX7K41H-6/10 C	碳钢	碳钢	不锈钢	铬不锈钢	不锈钢	柔性石墨

主要性能：

型号	公称压力（MPa）		实验压（MPa）			适用温度（℃）		适用介质
			壳体实验		密封试验
KD741H-6C	0.6		0.9		0.66	≤65		水
KD741H-10C	1.0		1.5		1.1
项目				公称通径
				DN≤1000			DN≥1400
开阀时间（S）				10~60可调			15~60可调
关阀时间(S)		快关		1.2~25可调			2~30可调
		慢关		2~60可调			4~60可调
关阀角度（°）		快关		60°±10°
		慢关		25°±10°

图

主要连接尺寸：

PN(MPa)	DN	生要连接尺寸 Main connection dimension
PN(MPa)	DN	D	D1	b	L	L1	L2	L3	L4	B	B1	B2	B3	B4	H	H1	H2	H3	Z-d	n-d
1.0	200	340	295	28				168	720			152	250	670		620	730	1300	8-22
	250	395	350	28				200	770			250	250	670		620	730	1300	12-22
	300	445	400	28				235	795			270	250	690		620	730	1300	12-22
	350	505	460	30	260	340	420	265	820		100	290	250	690	320	620	730	1300	16-22	4-φ18
	400	565	515	32	310	410	510	296	900		120	310	285	760	340	675	750	1300	16-26	4-φ22
	450	615	565	32	320	420	520	320	920		134	330	285	760	370	675	750	1300	20-26	4-φ22
	500	670	620	34	350	450	530	345	1010		136	350	285	760	400	675	750	1300	20-26	4-φ26
	600	780	725	36	400	565	640	414	1055		158	390	285	760	460	675	750	1300	20-30	4-φ26
	700	895	840	40	630	650	760	530.5	1070		210	430	315	805	520	885	820	1300	24~30	4-φ26
	800	1015	950	44	600	740	860	601.5	1130		220	470	315	805	580	885	820	1300	24-33	4-φ30
	1000	1230	1160	50	728	900	1040	735	1240		220	510	315	825	630	885	820	1300	28-33	4-φ30
	900	1115	1050	46	668	820	950	664	1180	130	280	550	355	855	690	925	890	1300	28-36	4-φ30
	1200	1455	1380	56	868	1070	1240	1097.5	1250	160	330	630	355	855	810	935	890	1500	32-39	4-φ33
	1400	1630	1560	44	1000	1230	1430	873	1440	180	370	710	405	920	920	1010	930	1500	36-36	4-φ36
	1600	1830	1760	48	1130	1400	1620	1212.2	1540	220	420	790	405	920	1040	1010	970	1500	40-36	4-φ36
0.6	1800	2045	1970	50	1260	1550	1800	957.5	1690	260	470	870	460	960	1140	1080	1460	1500	44-39	4-φ39
	2000	2265	2180	54	1280	1700	1980	1347.5	1810	290	520	950	560	1030	1250	1080	1460	1500	48-42	4-φ39
	2200	2475	2390	60	1620	2040	2340	1660	2100	300	530	1000	580	1150	1350	1230	1520	1700	52-42	4-φ39
0.25	2400	2605	2540	38	1740	2070	2400	1687.5	2310	690	1010	1100	580	1150	1420	1230	1520	1700	56-33	4-φ42
0.25	2600	2805	2740	40	1940	2270	2600	1887.5	2410	700	1110	1200	580	1150	1520	1230	1520	1700	60-33	4-φ42
