【产品说明】

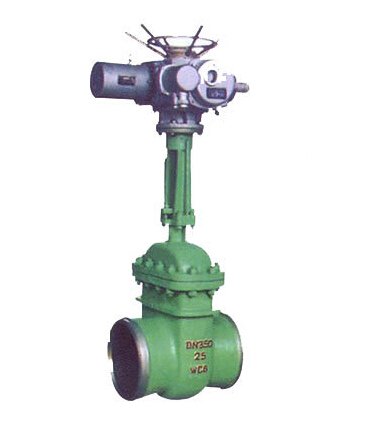

NKZ941H电动真空闸阀电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金钢（DKZ941H）、硬质合金（DKZ941Y），公称压力 PN10~PN100，阀体材料为 碳钢（DKZ941H）、铬钼钢（DKZ941Y）的真空闸阀。
真空闸阀的用途
凯时尊龙人生就是博生产的NKZ941H电动真空闸阀适用于工作温度≤425℃（铬钼钢材DKZ941Y型为≤550℃），工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
真空闸阀由普通手动闸阀改进而来，区别在于真空闸阀的填料密封处多加装一个真空密封环，具有自胀压紧作用。比普通闸阀的气密封性能更好。
真空闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。国内主要的 厂商有凯时尊龙人生就是博（集团）有限公司。其公司是机械工业部、化工部、中国化工装备总公司定点管理生产企业。其产品在业内有一定的优势和技术优势。闸板有两个密封面 ,安全的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。此阀一般水平安装。
特点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
5、密封面之间易引起冲蚀和擦伤，维修比较困难。
6、外形尺寸较大，开启需要一定的空间，开闭时间长。
7、结构较复杂。
8、真空闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可 分为 : 单闸安全式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
【产品性能参数】
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
DKZ941H-10C |
10 |
1 |
≤425 |
水、蒸汽、空气 |
|
DKZ941H-16C |
16 |
1.6 |
||
|
DKZ941H-25 |
25 |
2.5 |
||
|
DKZ941H-40 |
40 |
4 |
||
|
DKZ941H-63 |
63 |
6.3 |
||
|
DKZ941H-100 |
100 |
10 |
||
|
DKZ941Y-10I |
10 |
1 |
≤550 |
|
|
DKZ941Y-16I |
16 |
1.6 |
||
|
DKZ941Y-25I |
25 |
2.5 |
||
|
DKZ941Y-40I |
40 |
4 |
||
|
DKZ941Y-63I |
63 |
6.3 |
||
|
DKZ941Y-100I |
100 |
10 |
【主要零件材料】
|
型号 |
材料 |
|||
|
阀体、闸板、阀盖 |
阀杆 |
密封面 |
填料 |
|
|
DKZ941H-10C |
碳钢 |
不锈钢 |
合金钢 |
柔性石墨 |
|
DKZ941H-16C |
||||
|
DKZ941H-25 |
||||
|
DKZ941H-40 |
||||
|
DKZ941H-63 |
||||
|
DKZ941H-100 |
||||
|
DKZ941Y-10I |
铬钼钢 |
铬钼钢 |
硬质合金 |
柔性石墨 |
|
DKZ941Y-16I |
||||
|
DKZ941Y-25I |
||||
|
DKZ941Y-40I |
||||
|
DKZ941Y-63I |
||||
|
DKZ941Y-100I |
||||

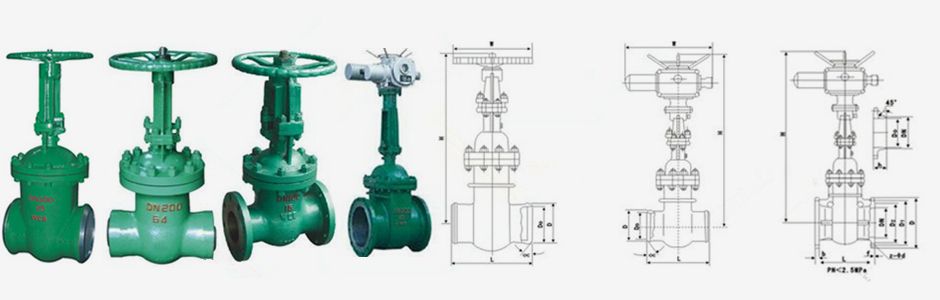

结构图
【主要外形和连接尺寸】
|
公称通径 |
主要外形尺寸和连接尺寸 |
|||||||
|
L1 |
D |
D1 |
D2 |
b-f |
Z-d |
H |
D0 |
|
|
DKZ41H-10C |
||||||||
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-18 |
398 |
250 |
|
65 |
270 |
180 |
145 |
120 |
18-3 |
4-18 |
438 |
250 |
|
80 |
280 |
195 |
160 |
135 |
18-3 |
4-18 |
456 |
300 |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-18 |
514 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-18 |
600 |
350 |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-23 |
680 |
350 |
|
200 |
400 |
3.35 |
295 |
265 |
26-3 |
8-23 |
800 |
400 |
|
250 |
450 |
390 |
350 |
320 |
28-3 |
12-23 |
840 |
400 |
|
300 |
500 |
440 |
400 |
368 |
28-4 |
12-23 |
990 |
450 |
|
350 |
550 |
500 |
460 |
428 |
30-4 |
16-23 |
1135 |
550 |
|
400 |
600 |
565 |
515 |
482 |
32-4 |
16-25 |
1410 |
600 |
|
DKZ41H-16C |
||||||||
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
398 |
250 |
|
65 |
270 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
438 |
250 |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
456 |
300 |
|
100 |
300 |
230 |
190 |
160 |
20-3 |
8-Φ18 |
514 |
300 |
|
125 |
325 |
270 |
220 |
188 |
22-3 |
8-Φ18 |
600 |
350 |
|
150 |
350 |
300 |
250 |
218 |
24-3 |
8-Φ23 |
680 |
350 |
|
200 |
400 |
360 |
310 |
278 |
26-3 |
12-Φ23 |
800 |
400 |
|
250 |
450 |
425 |
370 |
332 |
30-3 |
12-Φ25 |
840 |
400 |
|
300 |
500 |
485 |
430 |
390 |
30-4 |
12-Φ25 |
990 |
450 |
|
350 |
550 |
550 |
490 |
448 |
34-4 |
16-Φ25 |
1135 |
550 |
|
400 |
600 |
610 |
550 |
505 |
36-4 |
16-Φ30 |
1410 |
600 |
|
DKZ41H-25 |
||||||||
|
50 |
250 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
398 |
250 |
|
65 |
270 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
438 |
250 |
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
456 |
300 |
|
100 |
300 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
514 |
300 |
|
125 |
325 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
600 |
350 |
|
150 |
350 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
680 |
350 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
800 |
400 |
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
840 |
400 |
|
300 |
500 |
485 |
430 |
390 |
40-4 |
16-Φ30 |
990 |
550 |
|
350 |
550 |
550 |
490 |
448 |
44-4 |
16-Φ34 |
1135 |
600 |
|
400 |
600 |
610 |
550 |
505 |
48-4 |
16-Φ34 |
1410 |
700 |
