【产品用途】

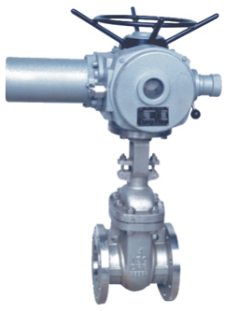

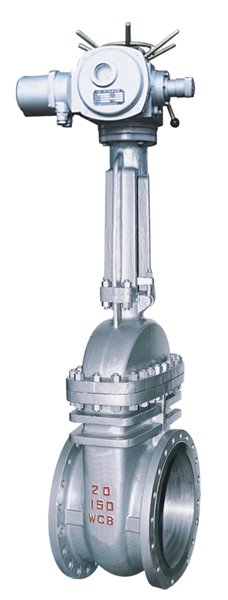

Z940H美标电动闸阀适用于 ANSI Class150~2500、PN20~42、JIS10~20K，工作温度 -29~425℃（碳钢）及 -40~500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
【产品特点】
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
【执行标准】
设计与制造：API 600
法兰尺寸：ANSI B16.5
结构长度：ANSI B16.10
压力~温度：ANSI B16.34
检验与试验：API 598
【性能参数】
|
公称压力（Lb) |
强度试验 |
水密封试验 |
气密封试验 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.1 |
450 |
2.2 |
315 |
0.6 |
60 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
0.6 |
60 |
|
600 |
15.3 |
2225 |
11.2 |
1630 |
0.6 |
60 |
【主要零件材料】
|
阀体、阀盖、闸板 |
WCB |
1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
1Cr18Ni12Mo2Ti |
CF8M(316) |
|
密封面 |
Cr13或硬质合金 |
本体（W）或硬质合金（Y） |
||||
|
阀杆及内件 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9(304) |
00Cr19Ni11(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2(316) |
|
填料 |
柔性石墨 |
|||||
|
垫片 |
不锈钢缠绕垫片 |
|||||
|
适用介质 |
水、蒸汽、油品等 |
硝酸等腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀性介质 |
||
|
适用温度 |
-29~425℃ |
-40~500℃ |
||||
结构图
【主要外形和连接尺寸】
|
公称通径 |
主要外形尺寸和连接尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
|
150LB |
||||||||
|
50 |
178 |
150 |
120.5 |
92 |
16 |
4-Φ19 |
323 |
200 |
|
65 |
190 |
180 |
139.5 |
105 |
18 |
4-Φ19 |
347 |
250 |
|
80 |
203 |
190 |
152.5 |
127 |
19 |
4-Φ19 |
383 |
250 |
|
100 |
229 |
230 |
190.5 |
157 |
24 |
8-Φ19 |
457 |
300 |
|
125 |
254 |
255 |
216 |
185.7 |
24 |
8-Φ22 |
632 |
300 |
|
150 |
267 |
280 |
241.5 |
216 |
26 |
8-Φ22 |
635 |
350 |
|
200 |
292 |
345 |
298.5 |
270 |
29 |
8-Φ22 |
762 |
350 |
|
250 |
330 |
405 |
362 |
324 |
31 |
12-Φ25 |
895 |
400 |
|
300 |
356 |
485 |
432 |
381 |
32 |
12-Φ25 |
1080 |
500 |
|
350 |
381 |
535 |
476 |
413 |
35 |
12-Φ29 |
1295 |
600 |
|
400 |
406 |
595 |
540 |
470 |
37 |
16-Φ29 |
1435 |
600 |
|
300LB |
||||||||
|
50 |
216 |
165 |
127 |
92 |
22 |
8-19 |
330 |
250 |
|
65 |
241 |
190 |
149 |
105 |
25 |
8-22 |
368 |
250 |
|
80 |
283 |
210 |
168.5 |
127 |
29 |
8-22 |
394 |
300 |
|
100 |
305 |
255 |
200 |
157 |
32 |
8-22 |
473 |
300 |
|
125 |
381 |
280 |
235 |
186 |
35 |
8-22 |
660 |
350 |
|
150 |
403 |
320 |
270 |
216 |
37 |
12-22 |
711 |
350 |
|
200 |
419 |
380 |
330 |
270 |
41 |
12-25 |
813 |
400 |
|
250 |
457 |
445 |
387.5 |
324 |
48 |
16-29 |
1003 |
500 |
|
300 |
502 |
520 |
451 |
381 |
51 |
16-32 |
1137 |
600 |
|
350 |
762 |
585 |
514.5 |
413 |
54 |
20-32 |
1489 |
600 |
|
400 |
838 |
650 |
571.5 |
470 |
57 |
20-32 |
1581 |
650 |
