Z941H电动闸阀

Name: Z941H电动闸阀
Brand: 上海高压

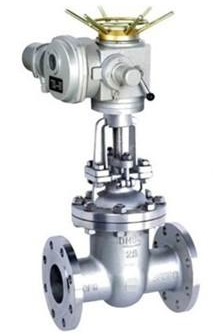

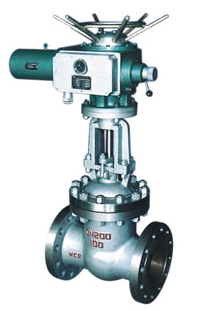

凯时尊龙人生就是博生产的Z941H电动闸阀是做直线运作的阀门，它与Z型多回转执行机构相配，有开关型和智能型。此类阀门操作非常简单是一种常见的启闭式阀，它利用闸板的上下运作来接通和关闭管道中的流体介质。应用于化工、造纸、石油、电力、冶金、污水处理等部门。

参数品牌：上海高压

产品参数

品牌：上海高压

型号：Z941H/Y/W

起订量：1

规格：DN15-1600

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

它的特点

1、流动阻力不大，密封面受介质的冲刷和侵蚀小（闸板开启度高）

2、开启时有力度，密封的性能较好，介质流向不受限制，不拢流，不降压力。

3、形体简单明了，制做工艺性好，使用范围大。

4、闭阀所需力矩较小。

Z941H、Z941Y、Z941W 型 PN16~PN63 电动楔式闸阀：电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金钢（Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I）、铬镍钛不锈钢（Z941W-16P~63P）、铬镍钼钛不锈钢（Z941W-16R~63R）、铬钼钢（Z941W-16I~63I），公称压力 PN16~PN63，阀体材料为碳素钢（Z941H-16C~63 Z941Y-16C~63）、铬镍钛不锈钢（Z941Y-16P~63P Z941W-16P~63P）、铬镍钼钛不锈钢（Z941Y-16R~63R Z941W-16R~63R）、铬钼合金钢（Z941Y-16I~63I Z941W-16I~63I）的闸阀。

【性能参数】

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z941H-16C~63	16~63	1.6~6.3	≤425	水、蒸汽、油品
Z941Y-16C~63			≤425	水、蒸汽、油品
Z941Y-16P~63P			≤150	弱腐蚀性介质
Z941Y-16R~63R			≤150	弱腐蚀性介质
Z941Y-16I~63I			≤550	蒸汽、油品
Z941Y-16P~63P			≤150	弱腐蚀性介质
Z941Y-16R~63R			≤200	醋酸类
Z941Y-16I~63I			≤550	油品、蒸汽
Z941Y-16P~63P			≤150	弱腐蚀性介质

【主要零件材料】

型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
Z941H-16C~63	碳素钢	铬不锈钢	堆焊铁基合金	柔性石墨
Z941Y-16C~63	碳素钢	铬不锈钢	堆焊硬质合金	柔性石墨
Z941Y-16P~63P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z941Y-16R~63R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z941Y-16I~63I	铬钼合金钢	铬钼合金钢	堆焊硬质合金	石墨盘根
Z941Y-16P~63P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z941Y-16R~63R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z941Y-16I~63I	铬钼合金钢	铬钼合金钢	堆焊硬质合金	石墨盘根

楔式电动闸阀结构图

【主要外形和连接尺寸】

公称通径	主要外形尺寸和连接尺寸
公称通径	L	D	D1	D2	b	Z-d	H	L1	L2
Z941H-16
40	200	145	110	85	16-3	4-Φ18	245	527	310
50	250	160	125	100	16-3	4-Φ18	286	590	371
65	265	180	145	120	18-3	4-Φ18	320	590	371
80	280	195	160	135	20-3	8-Φ18	373	590	371
100	300	215	180	155	20-3	8-Φ18	428	590	371
125	325	245	210	185	22-3	8-Φ18	513	590	371
150	350	280	240	210	24-3	8-Φ23	582	590	371
200	400	335	295	265	26-3	12-Φ23	730	590	371
250	450	405	355	320	30-3	12-Φ25	897	810	515
300	500	460	410	375	30-3	12-Φ25	1032	810	515
350	550	520	470	435	34-4	16-Φ25	1170	830	450
400	600	580	525	485	36-4	16-Φ30	1330	830	450
Z941H-25
40	200	145	110	85	18-3	4-Φ18	245	527	310
50	250	160	125	100	20-3	4-Φ18	286	590	371
65	265	180	145	120	22-3	8-Φ18	320	590	371
80	280	195	160	135	22-3	8-Φ18	373	590	371
100	300	230	190	160	24-3	8-Φ23	428	590	371
125	325	270	220	188	28-3	8-Φ25	513	590	371
150	350	300	250	218	30-3	8-Φ25	582	590	371
200	400	360	310	278	34-3	12-Φ25	730	590	371
250	450	425	370	332	36-3	12-Φ30	897	810	515
300	500	485	430	390	40-4	16-Φ30	1032	810	515
350	550	550	490	448	44-4	16-Φ34	1170	830	450
400	600	610	550	505	48-4	16-Φ34	1330	830	450

Z941H电动闸阀

品牌：上海高压

型号：Z941H/Y/W

起订量：1

规格：DN15-1600

单位：台

包装说明：木箱包装

021-59974099

在线客服

产品详情

它的特点

1、流动阻力不大，密封面受介质的冲刷和侵蚀小（闸板开启度高）

2、开启时有力度，密封的性能较好，介质流向不受限制，不拢流，不降压力。

3、形体简单明了，制做工艺性好，使用范围大。

4、闭阀所需力矩较小。

【性能参数】

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z941H-16C~63	16~63	1.6~6.3	≤425	水、蒸汽、油品
Z941Y-16C~63			≤425	水、蒸汽、油品
Z941Y-16P~63P			≤150	弱腐蚀性介质
Z941Y-16R~63R			≤150	弱腐蚀性介质
Z941Y-16I~63I			≤550	蒸汽、油品
Z941Y-16P~63P			≤150	弱腐蚀性介质
Z941Y-16R~63R			≤200	醋酸类
Z941Y-16I~63I			≤550	油品、蒸汽
Z941Y-16P~63P			≤150	弱腐蚀性介质

【主要零件材料】

型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
Z941H-16C~63	碳素钢	铬不锈钢	堆焊铁基合金	柔性石墨
Z941Y-16C~63	碳素钢	铬不锈钢	堆焊硬质合金	柔性石墨
Z941Y-16P~63P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z941Y-16R~63R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z941Y-16I~63I	铬钼合金钢	铬钼合金钢	堆焊硬质合金	石墨盘根
Z941Y-16P~63P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z941Y-16R~63R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z941Y-16I~63I	铬钼合金钢	铬钼合金钢	堆焊硬质合金	石墨盘根

楔式电动闸阀结构图

【主要外形和连接尺寸】

公称通径	主要外形尺寸和连接尺寸
公称通径	L	D	D1	D2	b	Z-d	H	L1	L2
Z941H-16
40	200	145	110	85	16-3	4-Φ18	245	527	310
50	250	160	125	100	16-3	4-Φ18	286	590	371
65	265	180	145	120	18-3	4-Φ18	320	590	371
80	280	195	160	135	20-3	8-Φ18	373	590	371
100	300	215	180	155	20-3	8-Φ18	428	590	371
125	325	245	210	185	22-3	8-Φ18	513	590	371
150	350	280	240	210	24-3	8-Φ23	582	590	371
200	400	335	295	265	26-3	12-Φ23	730	590	371
250	450	405	355	320	30-3	12-Φ25	897	810	515
300	500	460	410	375	30-3	12-Φ25	1032	810	515
350	550	520	470	435	34-4	16-Φ25	1170	830	450
400	600	580	525	485	36-4	16-Φ30	1330	830	450
Z941H-25
40	200	145	110	85	18-3	4-Φ18	245	527	310
50	250	160	125	100	20-3	4-Φ18	286	590	371
65	265	180	145	120	22-3	8-Φ18	320	590	371
80	280	195	160	135	22-3	8-Φ18	373	590	371
100	300	230	190	160	24-3	8-Φ23	428	590	371
125	325	270	220	188	28-3	8-Φ25	513	590	371
150	350	300	250	218	30-3	8-Φ25	582	590	371
200	400	360	310	278	34-3	12-Φ25	730	590	371
250	450	425	370	332	36-3	12-Φ30	897	810	515
300	500	485	430	390	40-4	16-Φ30	1032	810	515
350	550	550	490	448	44-4	16-Φ34	1170	830	450
400	600	610	550	505	48-4	16-Φ34	1330	830	450
