产品工作原理和用途：
角式截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由角式截止阀阀瓣下方进入阀内时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。角式截止阀常用于高压管道。
产品结构特点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
产品性能参数：
|
公称通径： |
10;15;20;25;32;40(mm) |
|
公称压力： |
4.0MPa |
|
适用温度： |
-196℃～+40℃ |
|
适用介质： |
氧气、氮气、氩气、空气等 |
产品主要零件材料：
|
阀体 |
不锈钢 |
|
阀盖 |
复合件 |
|
阀杆 |
不锈钢 |
|
填料、密封垫圈： |
聚四氟乙烯 |

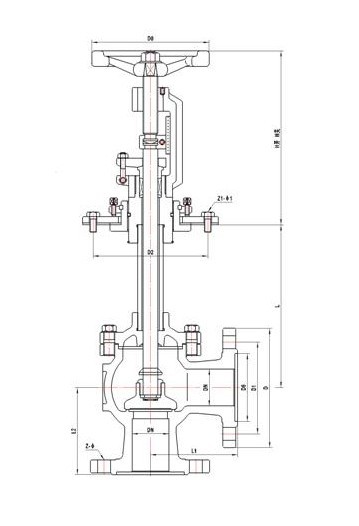

产品主要尺寸：
|
产品型号 |
公称通径 |
外形与连接尺寸mm |
重量 |
|||||
|
|
DN |
D1 |
D2 |
L1 |
L2 |
L3 |
H/h |
Kg |
|
DJ64F-40P |
10 |
14.2 |
20 |
30 |
30 |
10 |
230/223 |
1.68 |
|
DJ64F-40P |
15 |
18.2 |
25 |
35 |
35 |
10 |
259/250 |
1.73 |
|
DJ64F-40P |
20 |
25.2 |
30 |
40 |
40 |
10 |
292/282 |
2.21 |
|
DJ64F-40P |
25 |
28.2 |
35 |
45 |
45 |
10 |
328/316 |
2.87 |
|
DJ64F-40P |
40 |
45.2 |
50 |
55 |
55 |
15 |
406/391 |
5.5 |
|
DJ64F-40P |
50 |
57.5 |
68 |
70 |
70 |
16 |
480/460 |
11.2 |
|
DJ64F-40P |
65 |
70.5 |
82 |
80 |
80 |
18 |
480/460 |
15.7 |
|
DJ64F-40P |
80 |
89.5 |
100 |
95 |
95 |
20 |
530/500 |
24.5 |
|
DJ64F-40P |
100 |
108.5 |
122 |
110 |
110 |
22 |
530/500 |
29.5 |
