产品工作原理和用途：
DY22F-25P低温升压调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。
产品结构特点：
DY22F-25P低温升压调节阀是一种在低温，深冷场合使用的调节阀。采用长颈阀盖保温，配用多弹簧执行机构，具有总体结构紧凑、重量轻、稳定性好等优点。低温调节阀是单、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖，使填料处于常温下工作。适用于-60～-250℃低温壮态下的介质(如液氧、液氮等)的调节。为确保调节精度，必须配用阀门定位器。
产品性能参数：
|
公称通径 |
DN10-40mm |
|
|
公称压力 |
PN2.5MPa |
|
|
适用介质 |
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等 |
|
|
适用温度 |
-196℃～+80℃ |
|
|
调压范围 |
311DE |
0.1MPa～0.3MPa |
|
312DE |
0.2MPa～1.0MPa |
|
|
313DE |
0.8MPa～1.6MPa |
|
产品主要零件材料：
|
阀体、阀盖 |
ZG0Cr18Ni9 |
|
阀瓣、膜片 |
0Cr18Ni9 |
|
弹簧 |
60Si2MnA |
|
密封圈 |
PTFE |

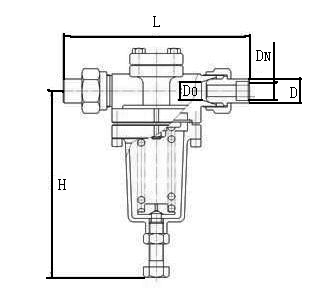

产品主要尺寸：
|
产品型号 |
DY22F-25P 低温升压调节阀 |
重量 |
|||||
|
产品代号 |
通径 |
尺 寸(mm) |
|||||
|
L |
D |
D0 |
H |
d |
|||
|
311～313DE10 |
10 |
155 |
14.5 |
10 |
150 |
10 |
2.8 |
|
311～313DE15 |
15 |
190 |
18.5 |
12 |
165 |
15 |
3.7 |
|
311～313DE20 |
20 |
200 |
25.5 |
14 |
185 |
20 |
5.6 |
|
311～313DE25 |
25 |
210 |
28.5 |
16 |
190 |
25 |
7.8 |
|
311～313DE32 |
32 |
260 |
38.5 |
18 |
250 |
32 |
10.5 |
|
311～313DE40 |
40 |
260 |
45.5 |
20 |
250 |
40 |
12.3 |
