产品工作原理和用途：

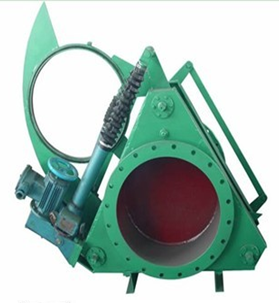

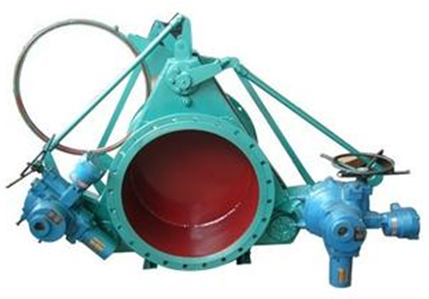

眼镜阀又名扇形眼镜阀、扇形盲板阀、翻板阀、扇形阀，是按GB6222《工业企业煤气安全规程》的有关标准同时消化吸收国内外先进技术基础上自行研制开发的新一代产品。用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路系统。 眼镜阀与其他在管路中做切断的阀门设备比较，具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。
产品结构特点：
眼镜阀又名液动扇形盲板阀，主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、液压油缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸，夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作，翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。
产品性能参数：
|
公称压力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
|
密封试验压力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
|
强度试验压力MPa |
0.40 |
0.225 |
0.15 |
0.075 |
|
适用温度℃ |
＜120 |
＜250 |
＜300 |
|
|
适用介质 |
煤气等 |
|||
产品主要零件材料：
|
零件名称 |
阀体 |
阀板 |
连接轴 |
伸缩器 |
密封圈 |
|
材料 |
碳钢 |
碳钢 |
碳钢、不锈钢 |
碳钢、不锈钢 |
橡胶 |
产品主要尺寸：
|
DN |
D |
D1 |
b |
n-φd |
长系列 L |
|
200 |
320 |
280 |
14 |
8-φ18 |
500 |
|
250 |
375 |
335 |
14 |
12-φ18 |
500 |
|
300 |
440 |
395 |
16 |
12-φ22 |
500 |
|
350 |
490 |
445 |
16 |
12-φ22 |
500 |
|
400 |
540 |
495 |
16 |
16-φ22 |
600 |
|
450 |
595 |
550 |
20 |
16-φ22 |
600 |
|
500 |
645 |
600 |
20 |
20-φ22 |
600 |
|
600 |
755 |
705 |
20 |
20-φ26 |
600 |
|
700 |
860 |
810 |
20 |
24-φ26 |
600 |
|
800 |
975 |
920 |
22 |
24-φ30 |
600 |
|
900 |
1075 |
1020 |
22 |
24-φ30 |
630 |
|
1000 |
1175 |
1120 |
22 |
28-φ30 |
630 |
|
1200 |
1375 |
1320 |
22 |
32-φ30 |
750 |
|
1400 |
1575 |
1520 |
26 |
36-φ30 |
750 |
|
1500 |
1675 |
1620 |
26 |
36-φ30 |
750 |
|
1600 |
1790 |
1730 |
26 |
40-φ30 |
750 |
|
1800 |
1990 |
1930 |
26 |
44-φ30 |
750 |
|
2000 |
2190 |
2130 |
26 |
48-φ30 |
750 |
