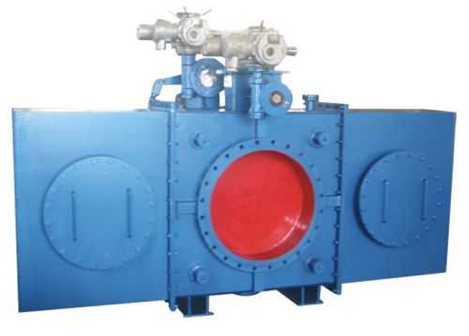

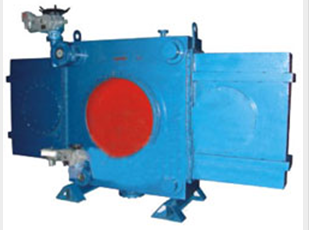

封闭式插板阀

Name: 封闭式插板阀
Brand: 上高SHGF

封闭式插板阀在设计上吸收了国外插板阀浮动阀板的特点；压紧传动机构采用齿圈,齿轮梯形螺纹丝杆付同步双向压紧。

参数品牌：上高SHGF

产品参数

品牌：上高SHGF

起订量：1

规格：DN800-2600

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

产品工作原理和用途：

封闭式插板阀在设计上吸收了国外插板阀浮动阀板的特点；压紧传动机构采用齿圈,齿轮梯形螺纹丝杆付同步双向压紧。左右梯形螺纹丝杆同步压紧的优点是：起动力矩小,螺纹副自锁性好,阀门密封可靠。阀板移动采用销齿传动机构,不易积灰,满足了粉尘多,润滑条件差,工作环境恶劣的场合使用。

产品结构特点：

       1、阀门采用全封闭结构，操作时介质不会向外泄漏，操作安全环境污染。
       2、阀体采用整体框架式结构，刚性好，能承受高的介质压力。
       3、密封副部位采用不锈钢与橡胶密封，密封圈为双凸型密封可靠。
       4、密封圈装在阀板上，便于更换。
       5、伸缩体与固定套之间采用多层波纹管连接，适用寿命长，密封更可靠，波纹管内安装填料式耐磨套，粉尘不进入波纹管内。
       6、夹紧机构采用闭环式多点夹紧，同步性好。
       7、特制的控杆和顶轮机构，确保阀板运行无摩擦。
       8、设有氮气吹扫孔，以便吹扫阀座和传动部位积灰，开启灵活。
       9、底部设有排水管接口，将阀箱内积水排出。
      10、夹紧、松开和阀板行走采用全电动驱动。操作方便，性能稳定，电装带手动机构，手、电动可实现无忧动切换。

产品性能参数：

公称压力Mpa	0.05	0.1	0.15	0.25
密封试验压力Mpa	0.55	0.11	0.165	0.275
强度试验压力Mpa	0.075	0.15	0.22	0.375
密封材料	丁晴橡胶	硅橡胶	氟橡胶	硬密封
适用温度	-20~100℃	20~200℃	20~300℃	20~400℃
适用介质	空气,煤气含尘煤气
电源电压	380V·AC

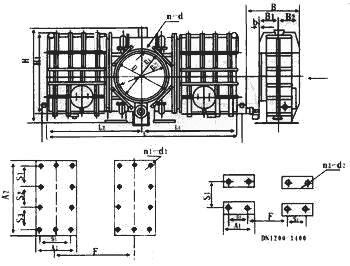

产品主要尺寸：

DN	L	D	D1	b	n-d	L1	H	H1	B	B1	A	C	C1	C2	e1	e2	n1-d1
800	3900	975	920	26	24-30	1545	1970	750	1070	650	1150	950	350	300	250	220	12-32
900	4400	1075	1020	28	24-30	2200	2028	890	1100	700	1150	950	350	300	250	220	12-32
1000	4735	1175	1120	30	28-30	2368	2230	960	1100	700	1250	950	350	300	250	220	12-32
1200	6214	1375	1320	30	32-30	3105	2570	1060	1100	700	1450	950	300	300	250	220	12-32
1400	6915	1575	1520	30	36-30	3400	2850	1180	1200	800	1450	950	350	300	250	220	12-32
1600	7630	1790	1730	30	40-30	3600	3150	1350	1200	800	1150	920	250	720	475	630	16-26
1800	8068	1990	1930	30	44-30	3700	3565	1580	1400	950	1150	920	250	720	475	630	16-26
2000	8718	2190	2130	30	48-30	3855	3825	1720	1500	950	1924	1044	522	720	280	512	16-26
2200	9320	2405	2430	32	52-33	4285	4150	1820	1550	950	2030	1044	522	810	280	606	16-26
2400	10000	2605	2540	32	56-33	4615	4660	1960	1550	1016	2130	1130	565	820	300	710	16-26
2600	10700	2805	2740	34	60-33	5100	5150	2050	1550	1016	2130	1130	565	820	300	710	16-26
