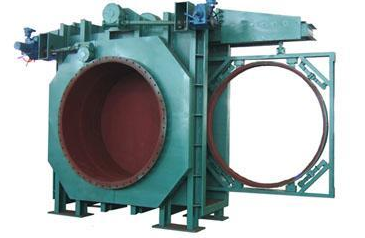

敞开式插板阀

Name: 敞开式插板阀
Brand: 上高SHGF

本系列液动插板阀、电动敞开式插板阀适用于高炉除尘及冷却系统煤气进、出口管线上，作为煤气介质的可靠隔断装置，敞开式插板阀也可用于煤气加压站等其它管线上。

参数品牌：上高SHGF

产品参数

品牌：上高SHGF

起订量：1

规格：DN400-2800

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

产品工作原理和用途：

敞开式插板阀工作原理是通过夹紧驱动装置动作，将扭矩直接作用在主动阀杆上，使其旋转，并通过传动结构机构同时使4-6根阀杆做同步旋转(口径小为4根，口径大为6根)，阀杆上的螺纹副带动浮动座向压缩波纹管方向移动，使门板密封圈与两面阀体密封圈完全脱离。再启动行走驱动装置将门板进行水平移动，使门板的盲圈和通圈相对阀体管路位置发生更换，夹紧驱动装置再次动作，使浮动座向左阀体密封圈移动，将门板橡胶密封圈夹紧，从而完成阀门的开关动作。门板是由盲板和通圈组成。当夹紧机构松开后，门板旋转变换位置即可实现阀门开关。

产品结构特点：

      1、敞开式插板阀的阀体采用框架式结构，刚性好，结构紧凑。
      2、密封副部位采用不锈钢与橡胶密封，密封可靠，寿命长。
      3、敞开式插板阀采用弹簧夹紧机构，同步性好。
      4、敞开式插板阀密封圈装在阀板上，便于更换。
      5、增加了水冷机构的凯时尊龙人生就是博，耐温可达450℃，尤其适用干法除尘系统。
      6、配有多种驱动方式可供选择，液动、电动可实现计算机程序控制。

产品性能参数：

公称压力MPa	0.05MPa	0.1MPa	0.15MPa	0.25MPa
密封试验压力MPa	0.055MPa	0.11MPa	0.165MPa	0.275MPa
强度试验压力MPa	0.075MPa	0.15MPa	0.225MPa	0.375MPa
密封材料	丁腈橡胶	硅橡胶	氟橡胶	硬密封
适用温度	-20-100℃	-20-200℃	-20-300℃	-20-450℃
适用介质	空气、煤气、含尘煤气
电源电压	380V.AC

产品主要零件材料：

适用温度（℃）		≤120	≤250	≤300
主要材料	阀体	Q235焊接	Q235焊接	Q235焊接
	阀板	Q235焊接	Q235焊接	Q235焊接
	阀轴	45	45	45
	密封圈	丁晴橡胶	硅橡胶	氟橡胶
	波纹管	316L+254Smo	316L+254Smo	316L+254Smo

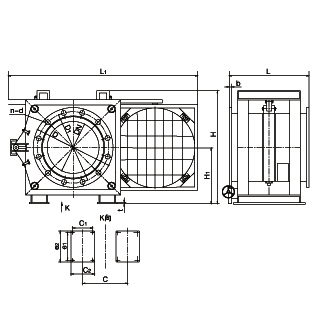

产品主要尺寸：

DN	L	D	D1	b	N-Φd	Η	H1	L	F	F1	F2	A	A	N-Φk	L	质量(Kg)
DN	L	D	D1	b	N-Φd	Η	H1	L	F	F1	F2	A	A	N-Φk	L	PN0.05 PN0.10	PN0.15 PN0.25
400	600	540	495	18	16-Φ22	1100	350	1900	500	160	220	560	480	4-Φ23	16	900	980
450	600	595	550	18	16-Φ22	1200	400	2100	500	160	220	560	480	4-Φ23	16	1020	1080
500	600	645	600	18	20-Φ22	1310	450	2300	500	160	220	560	480	4-Φ23	16	1060	1200
600	800	755	705	24	20-Φ26	1410	500	2500	900	280	340	680	600	8-Φ23	20	1150	1400
700	800	860	810	24	24-Φ26	1510	750	2700	900	280	340	680	600	8-Φ23	20	1240	1320
800	800	975	920	24	24-Φ30	1710	800	2900	900	280	340	680	600	8-Φ23	20	1470	1620
900	800	1075	1020	24	24-Φ30	1850	880	3160	900	280	340	680	600	8-Φ23	20	1850	2060
1000	800	1175	1120	24	28-Φ30	2000	960	3415	900	280	340	680	600	8-Φ23	20	2200	2480
1200	1200	1375	1320	26	32-Φ30	2250	1165	3815	1200	260	320	910	820	8-Φ33	20	2618	2820
1400	1200	1575	1520	26	36-Φ30	l2500	1285	4315	1200	260	320	910	820	8-Φ33	20	3280	3560
1600	1200	1790	1730	32	40-Φ30	2730	1385	4765	1200	260	320	910	820	8-Φ33	20	4500	4900
1800	1400	1990	1930	32	44-Φ30	3000	1428	5265	1600	500	560	880	740	8-Φ33	30	5160	5620
200	1400	2190	2130	32	48-Φ30	3410	1850	5765	1600	500	560	880	740	8-Φ33	30	5780	6260
2200	1600	2405	2340	32	52-Φ33	3600	1950	6265	2350	580	670	1300	1160	8-Φ33	30	7080	7780
2400	1600	2605	2540	32	56-Φ33	4046	2050	6765	2350	580	670	1300	1160	8-Φ33	30	3260	9060
2600	1800	2805	2740	34	60-Φ33	4210	2141	7265	2350	580	670 I 1300		1160	8-Φ36	30	9750	10550
2800	1800	2960	3030	36	64-Φ36	4350	2280	7765	2350	580	670 I 1300		1160	8-Φ36	30	12000	13200
