产品工作原理和用途：
减压阀出厂时，调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针转动调节螺钉,压缩调节弹簧,使膜瓣移顶开付阀瓣,介质由a孔通过付阀座到b孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后.同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧,付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时的主阀瓣在主阀瓣弹簧力的推动上下移,使主阀瓣与主阀座的间隙减小,介质流量也随之减小,使阀后压力也随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣与主阀座的间隙增大,介质流量也随之增加,使阀后压力也随之增高达到新的平衡.。
主要配套在减压装置上，起到调节压力作用，减压比一般为0.6较合适。亦可配用电动执行装置，实行远程自动操作。
产品结构特点：

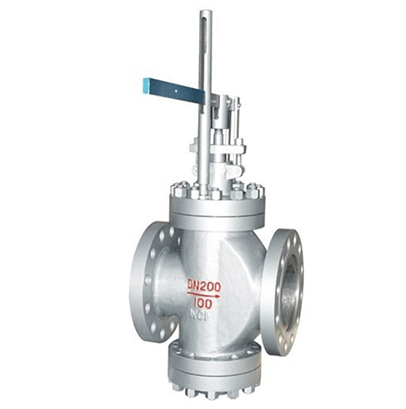

杠杆式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。
杠杆式减压阀的工作由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。
产品性能参数：
|
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封试验压力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
|
进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围(Mpa) |
减压比0.6 |
|||||
|
渗漏量 |
0.5%QMax |
|||||
|
温量-压力等级 |
ANSI B16.34 |
|||||
产品主要零件材料：
|
型号 |
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
阀座 |
|
Y45H（Y）-64 |
材料 |
WCB |
38CrMoAIA |
2Cr13 |
1Cr18Ni9Ti |
|
Y45H（Y）-100 |
|||||
|
Y45H（Y）-64I |
ZG20CrMo |
1Cr18Ni9Ti |
|||
|
Y45H（Y）-100I |
产品主要尺寸：
|
公称通径DN |
外 形 尺 寸 |
||||
|
L |
L1 |
H |
Hl |
l |
|
|
50 |
300 |
150 |
520 |
190 |
565 |
|
65 |
340 |
170 |
540 |
205 |
650 |
|
80 |
380 |
190 |
550 |
215 |
650 |
|
100 |
400 |
215 |
580 |
240 |
800 |
|
125 |
430 |
225 |
620 |
275 |
800 |
|
150 |
450 |
230 |
650 |
320 |
800 |
|
200 |
500 |
260 |
790 |
340 |
800 |
|
250 |
550 |
285 |
850 |
370 |
800 |
|
300 |
750 |
395 |
940 |
460 |
900 |
|
350 |
850 |
445 |
990 |
530 |
900 |
|
400 |
950 |
550 |
1120 |
660 |
1000 |
|
500 |
1130 |
680 |
1660 |
800 |
1000 |
