产品工作原理和用途：
膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃ 和 30 ℃ 两种膜盒供选择。
产品结构特点：
①自动排空气,体积小,不怕冻,任意位置都可安装。
②维护方便,在管线上可以检查修理和更换零件。
③背压率≤80% ,膜盒坚固,使用寿命长。
产品性能参数：
|
产品型号 |
工作压力范围(MPa) |
允许温度(℃) |
|
CS16H-16C |
0.01~1.6 |
250 |
|
CS46H-16C |
0.01~1.6 |
250 |
|
CS46H-16C |
0.01~1.6 |
250 |
|
CS46H-16AA |
0.01~1.6 |
250 |
|
CS46H-16A |
0.01~2.5 |
300 |
|
CS16H-16L |
0.01~1.6 |
250 |
产品主要零件材料:
|
部件名称 |
材料 |
|
阀体阀盖 |
WCB |
|
膜盒 |
1Cr18Ni9Ti |
|
膜片 |
哈氏合金 |
|
阀座 |
3Cr13 |
|
过滤网 |
1Cr18Ni9Ti |

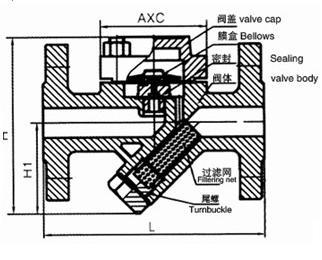

产品主要尺寸：
|
产品型号 |
通径(mm) |
连接方式 |
阀体材料 |
工作压力 |
允许温度℃ |
外型尺寸(mm) |
|||
|
L |
H1 |
H2 |
W |
||||||
|
CS16H-16C |
15-20 |
内螺纹 |
WCB |
0.05~1.6 |
250 |
100 |
58 |
55 |
70 |
|
25 |
0.05~1.6 |
250 |
120 |
58 |
55 |
70 |
|||
|
32-40 |
0.05~1.6 |
250 |
150 |
68 |
68 |
90 |
|||
|
50 |
|
250 |
160 |
68 |
68 |
90 |
|||
|
CS16Y-25C |
15-20 |
法兰 |
WCB |
0.05~2.5 |
250 |
150 |
58 |
55 |
70 |
|
25 |
0.05~2.5 |
250 |
160 |
58 |
55 |
70 |
|||
|
30-50 |
0.05~2.5 |
250 |
230 |
85 |
60 |
120 |
|||
产品工作原理和用途：
膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃ 和 30 ℃ 两种膜盒供选择。
产品结构特点：
①自动排空气,体积小,不怕冻,任意位置都可安装。
②维护方便,在管线上可以检查修理和更换零件。
③背压率≤80% ,膜盒坚固,使用寿命长。
产品性能参数：
|
产品型号 |
工作压力范围(MPa) |
允许温度(℃) |
|
CS16H-16C |
0.01~1.6 |
250 |
|
CS46H-16C |
0.01~1.6 |
250 |
|
CS46H-16C |
0.01~1.6 |
250 |
|
CS46H-16AA |
0.01~1.6 |
250 |
|
CS46H-16A |
0.01~2.5 |
300 |
|
CS16H-16L |
0.01~1.6 |
250 |
产品主要零件材料:
|
部件名称 |
材料 |
|
阀体阀盖 |
WCB |
|
膜盒 |
1Cr18Ni9Ti |
|
膜片 |
哈氏合金 |
|
阀座 |
3Cr13 |
|
过滤网 |
1Cr18Ni9Ti |
产品主要尺寸：
|
产品型号 |
通径(mm) |
连接方式 |
阀体材料 |
工作压力 |
允许温度℃ |
外型尺寸(mm) |
|||
|
L |
H1 |
H2 |
W |
||||||
|
CS16H-16C |
15-20 |
内螺纹 |
WCB |
0.05~1.6 |
250 |
100 |
58 |
55 |
70 |
|
25 |
0.05~1.6 |
250 |
120 |
58 |
55 |
70 |
|||
|
32-40 |
0.05~1.6 |
250 |
150 |
68 |
68 |
90 |
|||
|
50 |
|
250 |
160 |
68 |
68 |
90 |
|||
|
CS16Y-25C |
15-20 |
法兰 |
WCB |
0.05~2.5 |
250 |
150 |
58 |
55 |
70 |
|
25 |
0.05~2.5 |
250 |
160 |
58 |
55 |
70 |
|||
|
30-50 |
0.05~2.5 |
250 |
230 |
85 |
60 |
120 |
|||
