产品工作原理和用途：
CS15H/CS45H钟形浮子倒吊桶式蒸汽疏水阀的SCCV关闭系统是自动定心，自动关闭系统(Self Closing and Cente-ring Valve System）的英文缩写，下同。该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使CS15H/CS45H钟形浮子倒吊桶式蒸汽疏水阀的阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损。
产品结构特点：
①钟形浮子式蒸汽疏水阀对凝结水的发生量适应性强，既可间歇排放，又可连续排放。
②内部装有大排量的双阀座差压机械和 SCCV 关闭系统，体积小而排量大。
③内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养非常为方便。
④汽水分离可靠：水汽经 U 型通道从阀下部进入，阀内始终处于水封状态，有效阻止蒸汽泄漏。
⑤敝口形的浮子抗水击，吊桶上设有溢出排气孔，可有效防止蒸汽汽锁，空气气堵现象（非凝结性的高温空气也可排除）。
产品性能参数：
|
产品型号 |
使用压力范围(Mpa) |
允许温度(℃) |
|
ES5 (CS15H-3.7.11.16) |
0.01-0.3·0.7·1.1·1.6 |
350 |
|
ESH5 (CS15H-3.7.11.16P) |
0.01-0.3·0.7·1.1·1.6·21 |
350 |
|
ESH5F (CS45H-3.7.11.16P) |
0.01-0.3·0.7·1.1·1.6·21 |
350 |
|
ES8B (CS15H-5.8.16) |
0.01-0.5·0.8·1.6 |
220 |
|
ES8N (CS15H-5.8.16) |
0.01-0.5·0.8·1.6 |
220 |
|
ES8BF (CS45H-5.8.16) |
0.01-0.5·0.8·1.6 |
220 |
|
ES8NF (CS45H-5.8.16) |
0.01-0.5·0.8·1.6 |
220 |
|
ES10 (CS15H-8.8.16) |
0.01-0.8·1.2·1.6 |
220 |
|
ES10F (CS45H-8.12.16) |
0.01-0.8·1.2·1.6 |
220 |
|
ES12N (CS45H-16) |
0.01-1.6 |
200 |
产品主要零件材料：
|
产品型号 |
阀体材质 |
|
ES5 (CS15H-3.7.11.16) |
WCB |
|
ESH5 (CS15H-3.7.11.16P) |
WCB |
|
ESH5F (CS45H-3.7.11.16P) |
WCB |
|
ES8B (CS15H-5.8.16) |
WCB |
|
ES8N (CS15H-5.8.16) |
WCB |
|
ES8BF (CS45H-5.8.16) |
WCB |
|
ES8NF (CS45H-5.8.16) |
WCB |
|
ES10 (CS15H-8.8.16) |
WCB |
|
ES10F (CS45H-8.12.16) |
WCB |
|
ES12N (CS45H-16) |
WCB |

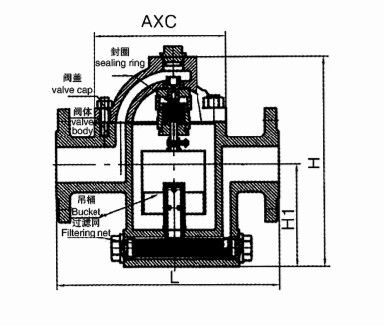

产品主要尺寸：
|
产品型号 |
公称通径DN(mm) |
连接方式 |
外形尺寸 |
|||
|
L |
H1 |
H2 |
W |
|||
|
ES5 (CS15H-3.7.11.16) |
15 20 25 |
内螺纹 |
138 |
72 |
94 |
103 |
|
ESH5 (CS15H-3.7.11.16P) |
15 20 25 |
内螺纹 |
138 |
72 |
94 |
103 |
|
ESH5F (CS45H-3.7.11.16P) |
15 20 25 |
法兰 |
210 |
72 |
94 |
103 |
|
ES8B (CS15H-5.8.16) |
15 20 25 |
内螺纹 |
138 |
72 |
94 |
103 |
|
ES8N (CS15H-5.8.16) |
15 20 25 |
内螺纹 |
138 |
72 |
94 |
103 |
|
ES8BF (CS45H-5.8.16) |
15 20 25 |
法兰 |
210 |
72 |
94 |
103 |
|
ES8NF (CS45H-5.8.16) |
15 20 25 |
法兰 |
210 |
72 |
94 |
103 |
|
ES10 (CS15H-8.8.16) |
20-40 |
内螺纹 |
200 |
93 |
132 |
142 |
|
ES10F (CS45H-8.12.16) |
15-25 32-50 |
法兰 |
270 |
93 |
132 |
142 |
|
ES12N (CS45H-16) |
15-25 32-50 |
法兰 |
280 |
93 |
132 |
142 |
