X643F气动旋塞阀

分享
微信
新浪微博
QQ

分享到微信

×
气动旋塞阀是用带通孔的塞体做为启闭件,通过塞体与阀杆的转动实现启闭动作的阀门。
参数品牌：上高SHGF
产品参数
品牌：上高SHGF
型号：X643F
起订量：1
规格：DN15-350
单位：台
包装说明：木箱包装
我知道了
021-59974099
在线客服
客服
产品详情

 产品工作原理和用途：

       气动旋塞阀是用带通孔的塞体做为启闭件,通过塞体与阀杆的转动实现启闭动作的阀门。旋塞阀结构简单,启闭迅速,流体阻力小,近年来作为历被人们采用的阀门之一,不但没再被球阀等型式的阀门所代替,反而市场呈现愈来愈火爆的趋势。

       产品应用于工业、化工、冶金、医药、水利、航天、家庭住宅、环境保护、和高温高压等领域。

      产品结构特点：

       1.阀体进出口端窗口设计为双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关位置时,产生足够的密封比压,密封副达到零泄漏。


       2.双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微量变形,同时衬套与旋塞之间产生有力的擦拭作用,又提高了密封面的使用寿命。


       3.整个密封过程可近似认为与管道内压力无关。


       4.PTFE衬套内,根据使用温度和工作介质采用不同材料填充物,润滑好、寿命长。


产品性能参数：

公称通径DN(mm)

15～350

公称压力PN(MPa)

2.5

4.0

6.4

公称压力
PS(MPa)

强度试验

3.8

6.0

9.6

密封试验

2.8

4.4

7.0

材料

代号

C

P

R

适用工况

适用介质

水,蒸汽,油品

硝酸类

醋酸类

适用温度

-28～425℃

执行器

型号

DA/SR系列,GTD/GT系列,QGSY系列等

气源压力

0.4～0.7Mpa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GB12240

GB12221

JB78/GB9113

GB9131

GB/T13927

 产品主要零件材料：

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

塞子

35(锻)

MONEL(合金)

ZG1Cr18Ni12Mo2Ti

密封圈

FTFE(F4)

PCTEF(F3)

PVDF(F2)

调节执片

PRTFE(增强F4)    PFA(可溶性聚四氟乙烯)

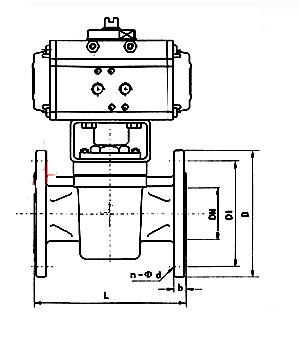

产品主要尺寸：

称通径DN(mm)

尺    寸 (mm)

执行器型号

1.6MPa

2.5MPa

6.4MPa

L

D

D1

b

n-Φd

L

D

D1

b

n-Φd

L

D

D1

b

n-Φd

15

130

95

65

14

4--14

130

95

65

16

4--14

140

95

65

14

4--14

可选配DA/SR,QGSY,SY-CH,GTD/GTE,
AW/AWS系列执行器(以上选配 供参考具体选用根据实际要求)

20

130

105

75

16

4--14

130

105

75

16

4--14

152

105

75

16

4--14

25

140

115

85

16

4--14

140

115

85

16

4--14

165

115

85

16

4--14

32

165

135

100

18

4--18

165

135

100

18

4--18

178

140

100

18

4--18

40

165

145

110

18

4--18

165

145

110

18

4--18

190

150

110

18

4--18

50

203

160

125

20

4--18

203

160

125

20

4--18

216

165

125

20

4--18

65

222

180

145

20

4--18

222

180

145

22

8-18

241

185

145

22

8-18

80

241

195

160

22

8-18

241

195

160

22

8-18

283

200

160

24

8-18

100

305

215

180

24

8-18

305

230

190

24

8-23

305

235

190

24

8-22

125

356

245

210

26

8-18

356

270

220

28

8-25

381

270

220

26

8-26

150

394

280

240

28

8-23

394

300

250

30

8-25

403

300

250

28

8-26

200

457

335

295

30

12-23

457

360

310

34

12-25

419

375

320

34

12-30

250

533

405

355

32

12-25

533

425

370

36

12-30

457

450

385

38

12-33

300

610

460

410

34

12-25

610

485

430

40

16-30

502

515

450

42

16-33

350

686

520

470

38

16-25

686

550

490

44

16-34

762

580

510

46

16-36
