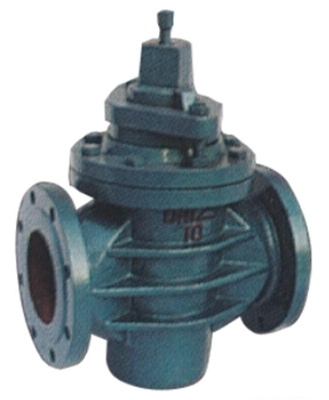

X47W油密封旋塞阀

Name: X47W油密封旋塞阀
Brand: 上高SHGF

X47W油密封旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

参数品牌：上高SHGF

产品参数

品牌：上高SHGF

型号：X47W

起订量：1

规格：DN50-300

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

产品工作原理和用途：

X47W油密封旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。油密封旋塞阀主要供开启和关闭管道和设备介质之用。

油密封旋塞阀适用于公称压力PN10，工作温度-29～100℃的城建、化工、冶金、石油、制药、食品、饮料、环保行业等各种工况的管路上，切断或接通管路介质。

产品结构特点：

1)适用于经常操作，启闭迅速、轻便。

2)流体阻力小。

3)结构简单，相对体积小，重量轻，便于维修。

4)密封性能好

5)不受安装方向的限制，介质的流向可任意。

6)无振动，噪声小。旋塞阀按结构形式可分为紧定式、自封式、填料式和注油式四种。按通道形式分，可分为直通式、三通式和四通式三种。

产品性能参数：

公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度（℃）
	壳体	密封
1.0	1.5	1.1	1.0	煤气、油品	≤100

产品主要零件材料：

零件名称	阀体、塞子	填料	垫片
材料	灰铸铁	橡胶石棉盘根	橡胶石棉板

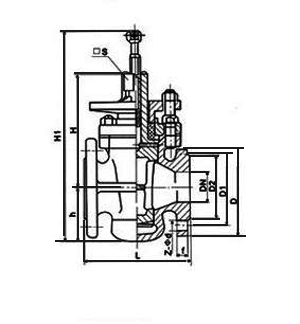

产品主要尺寸：

公称通径 DN（mm）	尺寸（mm）
公称通径 DN（mm）	L	D	D1	D2	□S	z-φd	H1
50	170	160	125	100	32	4╳φ18	315
65	220	180	145	120	36	4╳φ18	360
80	250	195	160	135	46	4╳φ18	455
100	300	215	180	155	50	8╳φ18	500
125	350	245	210	185	55	8╳φ18	510
150	400	280	240	210	60	8╳φ23	605
200	450	335	295	265	60	8╳φ23	760
250	530	390	350	320	85	12╳φ23	800
300	580	440	400	368	100	12╳φ23	820
